정밀 열충격 시험 챔버

FITOTERM 150 CT2

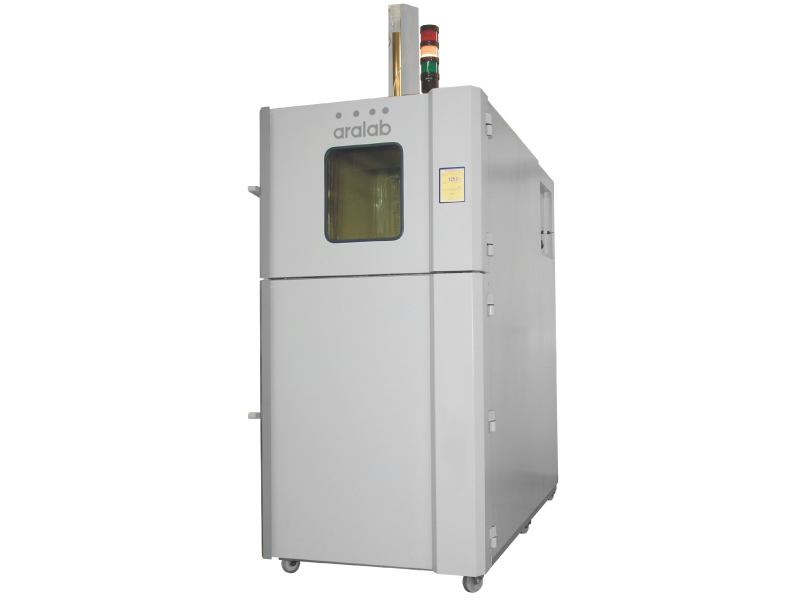

열충격 시험 챔버 main

정밀 열충격 시험 챔버

TEMPERATURE SHOCK TESTING CHAMBER

TEMPERATURE (HOT CHAMBER): Ambient to +200℃
TEMPERATURE (COLD CHAMBER): -75℃ to +60℃
TRANSFER TIME BETWEEN CHAMBERS: < 5 seconds
TEST SPACE DIMENSIONS (H X W X D): 410 mm x 470 mm x 650 mm
CRADLE WEIGHT: 50 Kg
INTERNAL VOLUME (LITERS): 125 Liters
ELECTRICAL SUPPLY: 3PH, N/PE, 400V, 32Amp

Model :FITOTERM 150 CT2

견적 요청
제품코드: UN5B218

FITOTERM 150 CT2(정밀 열충격 시험 챔버)

ARALAB TEMPERATURE SHOCK TESTING CHAMBER WITH TWO INDEPENDENT HOT/COLD CHAMBERS AND ELECTROMECHANICAL LIFT

정밀 열충격 시험 챔버, FitoTerm 150 CT2는 하나의 구조 안에 두 개의 독립된 챔버(고온/저온)로 구성되어 있습니다. 이 장비는 내부 엘리베이터를 통해 시험 대상물을 두 챔버 사이로 이동시켜 초고속 온도 변화에 노출할 수 있도록 설계되어 열충격 시험을 할 수 있습니다. FitoTerm 150 CTE2 온도 충격 시험 챔버의 상부 챔버는 최대 200℃까지의 고온 시험을 지원하며, 전기 저항 히터와 공기 순환 방식을 통해 가열됩니다. 하부 챔버는 -75℃까지의 저온 시험이 가능하며, 2m/s의 동적 환기 시스템을 통해 내부 온도 균일성과 균질화를 유지합니다.

KEY FEATURES

  • 간단하고 신뢰성 높은 작동 방식
  • 전기 기계식 리프트로 연결된 두 개의 독립적인 시험 구역(고온/저온)
  • 다기능 고온 및 저온 시험 구역, 독립적으로 사용 가능
  • 에너지 절약 기술, 시험 주기 중 사용하지 않는 고온 또는 저온 구역의 일시적인 전원 차단
  • 친환경 구조 및 냉각 시스템, 오염 물질 배출 없음
  • 디지털 터치스크린 CLIMAPLUS V 컨트롤러 탑재
  • 낮은 초기 투자 비용, 저렴한 유지보수 비용, 신뢰성 및 높은 정확성
  • 국제 표준 및 요구사항(EN, IEC, DIN, ISO, NP, UNE) 준수

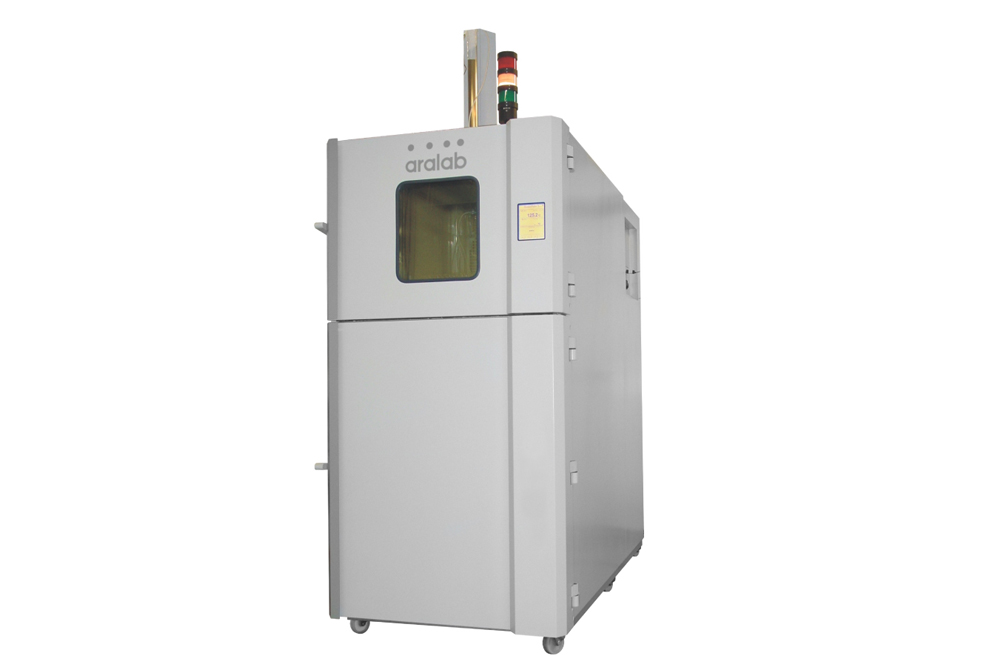

  • 열충격 시험 챔버 08
  • 열충격 시험 챔버 02
  • 열충격 시험 챔버 03

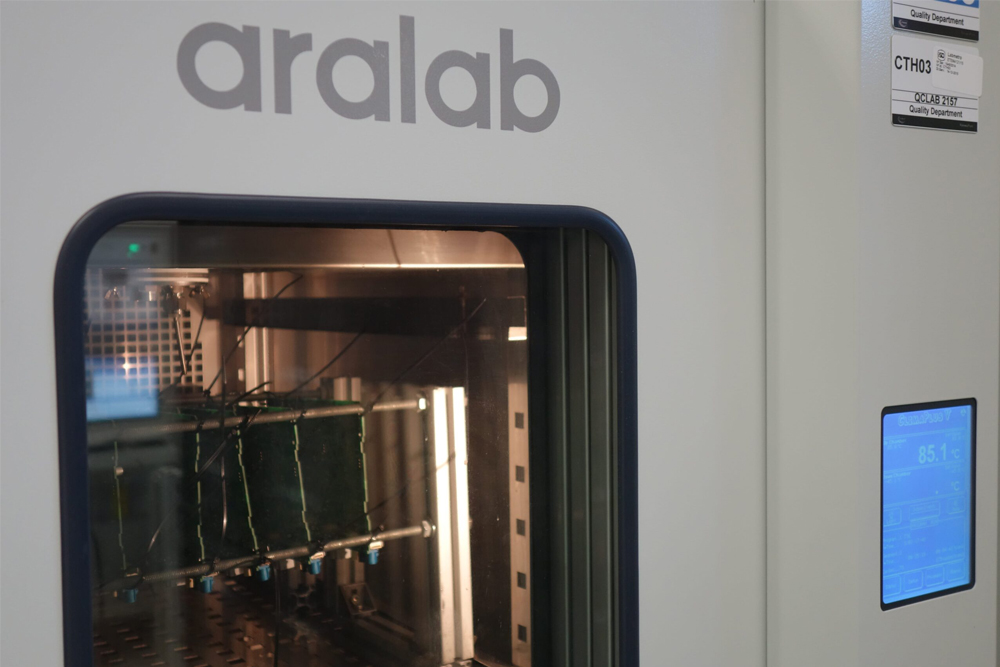

  • 열충격 시험 챔버 04

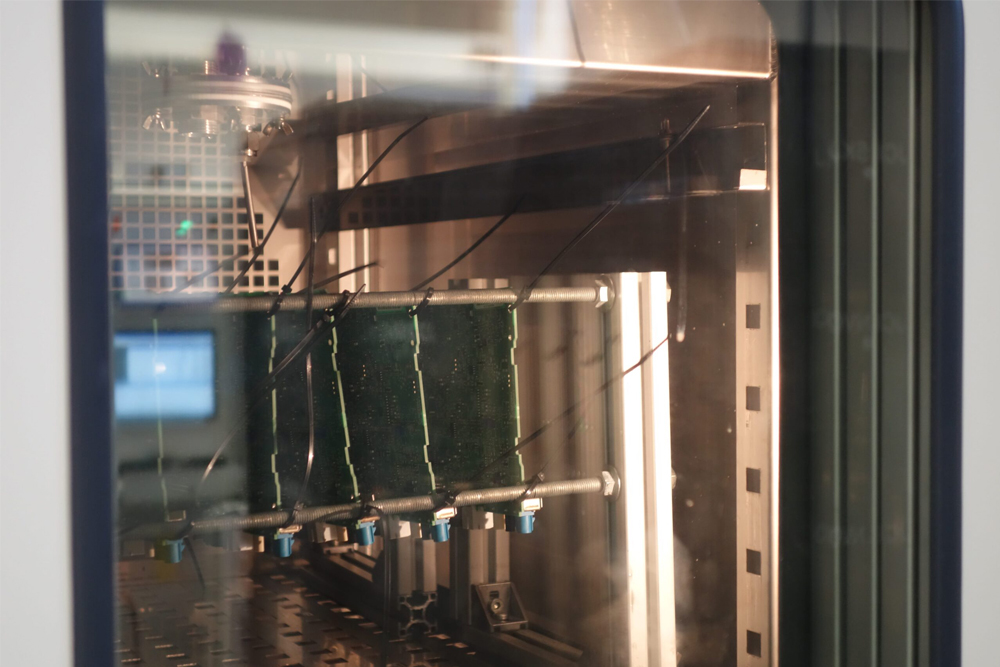

  • 열충격 시험 챔버 05

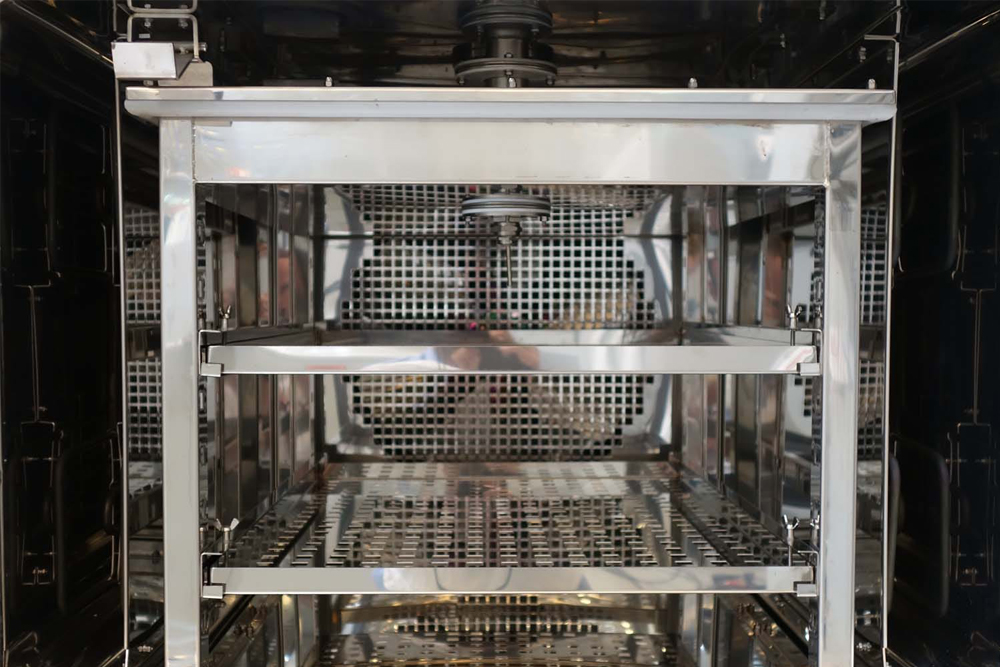

  • 열충격 시험 챔버 06

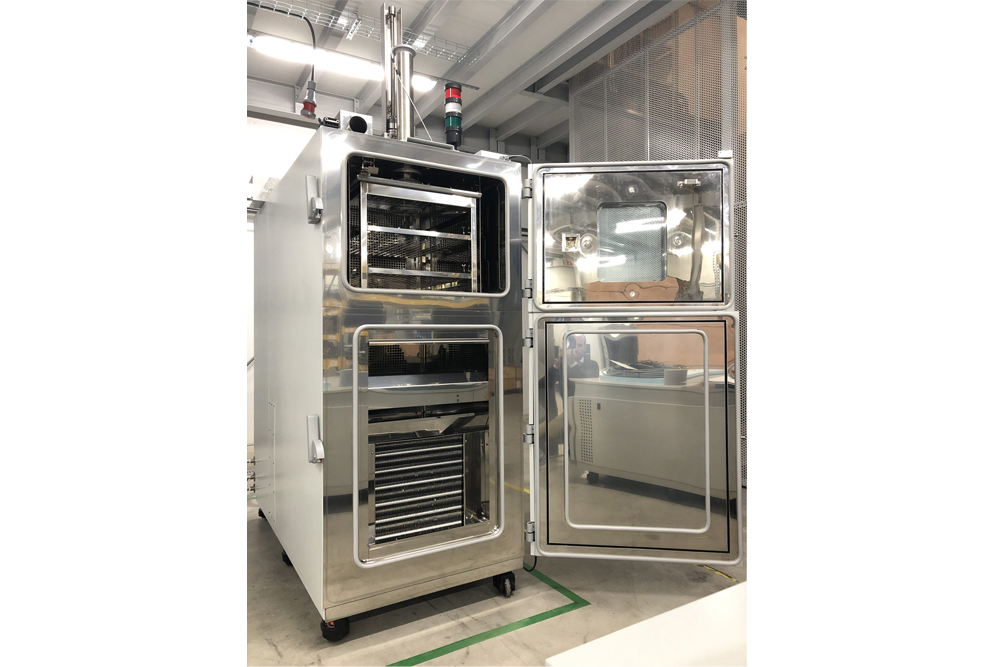

  • 열충격 시험 챔버 01

정밀 열충격 시험 챔버, FITOTERM 150 CTE2 제품의 특징, 용도, 산업 활용 및 장점

주요 활용 분야

전자 및 반도체 산업
● 반도체 칩, 회로 기판, 배터리의 내구성 테스트 (열충격으로 인한 신뢰성 확인)
항공우주 및 방위 산업
● 항공기 부품, 군수 장비의 극한 환경 적응성 테스트
자동차 산업
● 엔진 부품, 전기차 배터리, 센서 등의 온도 변화에 따른 성능 검증
의료기기 및 제약
● 의료 기기의 온도 내구성 테스트, 생명과학 장비의 환경 변화 대응성 확인

FitoTerm-150-CT2의 장점

빠른 온도 변화 대응력
● 5초 이내의 빠른 샘플 이동으로 정확한 온도 충격 테스트 수행
탁월한 온도 정밀도
● ±0.5°C의 높은 온도 안정성으로 신뢰성 있는 데이터 확보
쉬운 유지보수
● 간단한 구조와 모듈식 설계로 낮은 유지보수 비용
안전성 강화
● 이중 온도 보호 시스템과 시각적/청각적 알람으로 사고 예방
데이터 관리 편의성
● FitoLog 소프트웨어를 통한 실시간 모니터링 및 데이터 분석 가능

주요 특징

듀얼 챔버 시스템
● Hot 챔버: 실온~200°C까지 가열 가능
● Cold 챔버: -75°C~+60°C까지 냉각 가능
● 각각 독립적으로 사용 가능하며, 다기능 테스트 지원
초고속 전환 시간
● 샘플 이동 시간: 5초 이내
● 빠른 온도 변화로 극한 환경 시뮬레이션 가능
정밀한 온도 제어
● 시간 내 온도 정밀도: ±0.5°C 이내
● 공간 내 온도 정밀도: ±1.0°C 이내
스마트 에너지 절약 기술
● 사용하지 않는 챔버는 자동으로 전력 절감
● 효율적인 전력 관리로 운영 비용 절감
환경 친화적 설계
● CFC 미사용 친환경 냉각 시스템
● ISO 9001, ISO 14001 인증으로 품질 및 환경 관리 보장
직관적인 제어 시스템
● ClimaPlus V 터치스크린 컨트롤러 탑재
● 최대 50개 프로그램, 프로그램당 50개 세그먼트 설정 가능
● 정전 시 자동 재시작 기능

EQUIPMENT DESCRIPTION

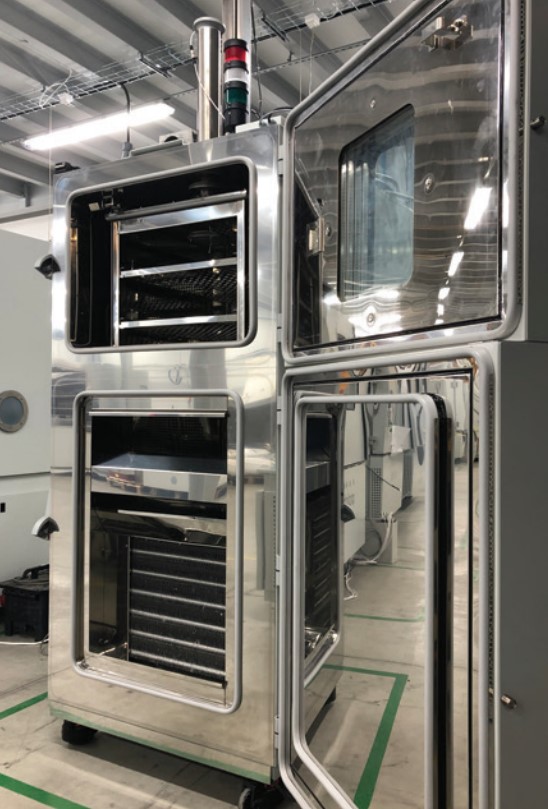

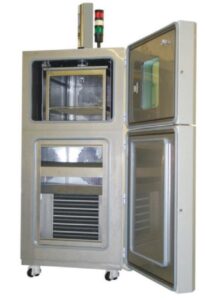

FitoTerm 150 CT2 온도 충격 시험 챔버는 하나의 섀시 위에 두 개의 독립된 챔버(상부 고온 챔버, 하부 저온 챔버)로 구성되어 있습니다.

  • 상부(고온) 챔버는 전기 히터와 공기 순환을 통해 가열되며, 최대 200ºC의 균일한 온도에 도달할 수 있습니다.
  • 하부(저온) 챔버는 ±2m/s의 동적 환기 시스템을 통해 내부 온도를 균일하게 유지하며, 최소 -75°C까지 냉각이 가능합니다.

온도 충격 시험은 전기 기계식 리프트를 사용해 시험 샘플을 두 챔버 사이로 이동시키는 방식으로 수행되며, 이동 시간은 약 5초 이내입니다.

Aralab의 기계식 리프트 시스템 기술 발전으로 인해 이동 시 진동이 완전히 제거되었으며, 시험 중에도 부드럽고 안정적인 상하 이동이 가능합니다.

TECHNICAL SPECIFICATIONS
● ● ● FITOTERM 150 CTE2
TEMPERATURE (HOT CHAMBER) temperature Ambient to +200℃
TEMPERATURE (COLD CHAMBER) temperature -75℃ to +60℃
TRANSFER TIME BETWEEN CHAMBERS temperature < 5 seconds
TEST SPACE DIMENSIONS (H X W X D) internal 410 mm x 470 mm x 650 mm
CRADLE WEIGHT LOAD weight 50 Kg
TEMPERATURE PRECISION IN TIME temperature ≤ ±0.5℃
TEMPERATURE PRECISION IN SPACE temperature ≤ ±1.0℃
WEIGHT IN KG weight 900 Kg
ELECTRICAL SUPPLY power 3PH, N/PE, 400V, 32Amp

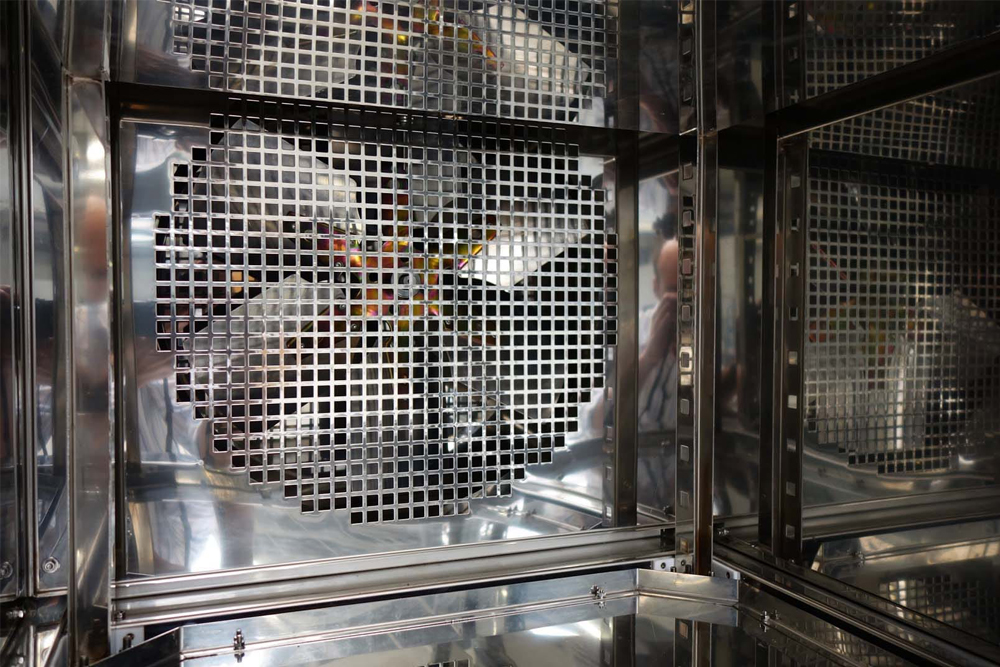

열충격 시험 챔버 02
열충격 시험 챔버 05
DIMENSIONS
Interior Dimension (H x W x D) internal 410 x 470 x 650 mm
Exterior Dimension (H x W x D) external 2,180 x 950 x 1,910 mm
EQUIPMENT DESCRIPTION

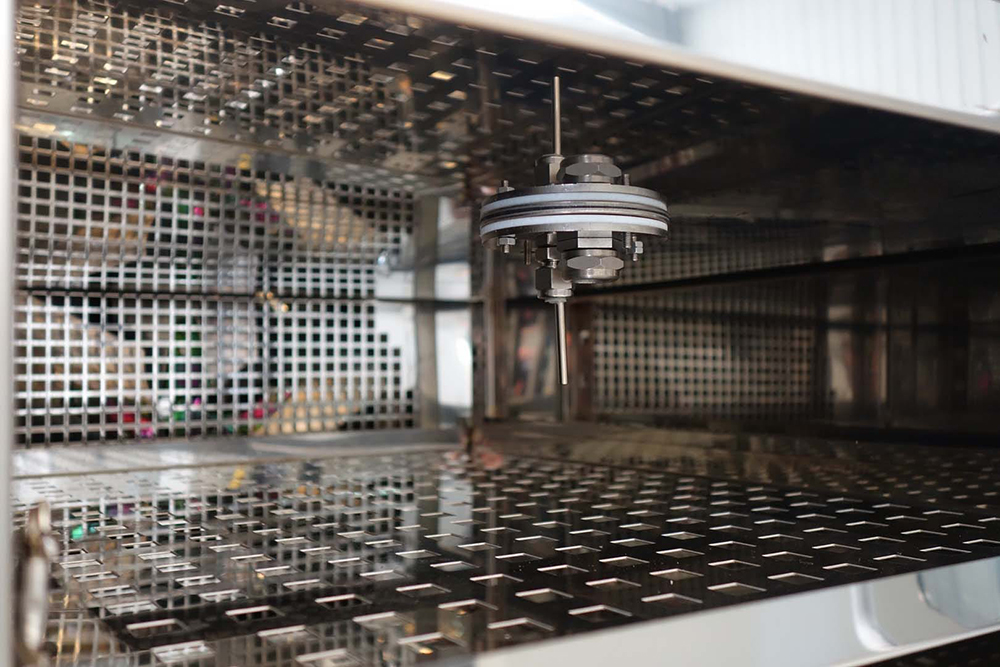

열충격 시험 챔버 03
TEMPERATURE
TEMPERATURE CONTROL
• Temperature control is made by the PLC Touch Screen ClimaPlus V controller, developed by Aralab and exclusively for its environmental test chambers.
TEMPERATURE SENSORS
• PT 100 DIN Class A, located in the air treatment tunnels. One in each chamber
• PT 100 DIN Class A, mobile sensor
HEATING
• Heating is achieved by tubular stainless steel electric heaters located in the air treatment tunnel. Temperature is attained by a dynamic ventilator at ±2 m/s with programmed interruptions during the upwards and downward movements of the lift.
COOLING
• Cooling is achieved without use of CFC’s, by a hermetically sealed Scroll compressor (with low noise levels with great cooling efficiency) and also by water cooled refrigeration system. Temperature uniformity is attained by a dynamic ventilator at ±2 m/s with programmed interruptions during the upwards and downward movements of the lift.
THERMAL SECURITY
• Safety thermostat with High / Low temperature configuration controlled by independent thermostats with integrated alarms.
TRANSFER BETWEEN HOT AND COLD CHAMBERS
• Transmission through ball spindle drive to eliminate vibrations and system deceleration when reaching up / down positions
• The commutation between cabinets is done through an electromechanical elevator, with a transference time of +/- 5 seconds
• Security stopping and blockage of the elevator when opening the doors

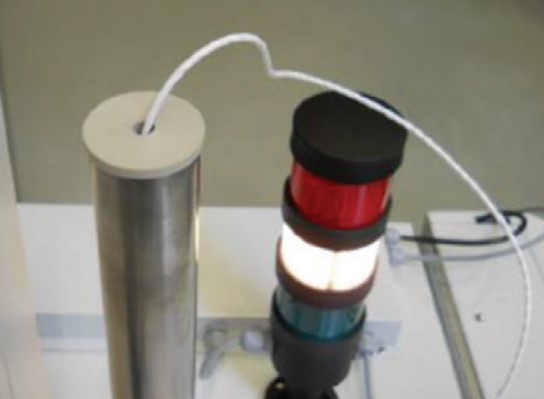

• Bright indicator of elevator position and cycle:
  - Green - heat cabinet
  - White - cool cabinet
  - Intermittent - to stabilize the Set Point
  - Red – indicating an alarm

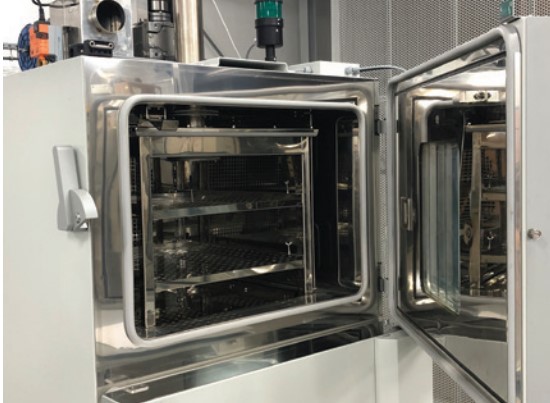

CONSTRUCTION
• Interior: AISI 304 stainless steel. Hermetical “Vapor-Proof” cabinets
• Exterior: Zinc mild steel with epoxy coating finish

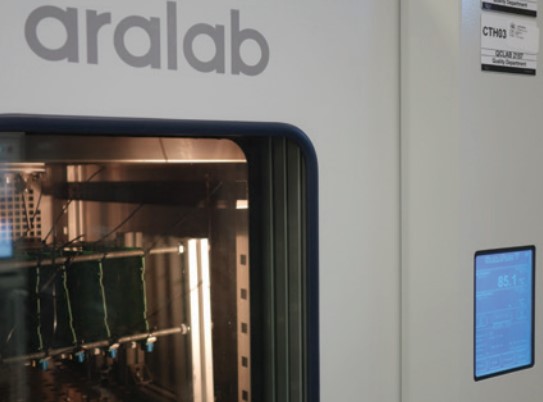

• Window: Observation window in multiple layer glass (only in heating chamber)
• Thermal isolation: Rock wool
• Interior illumination: 12V halogen (only in the heat cabinet)
• Doors: Total opening with lock, double silicone joints and heating to prevent condensation
SECURITY
• Level 1 – High / Low individual thermostats with audible alarm
• Level 2 – Intermittent audible alarm for deviation of selected the band limits

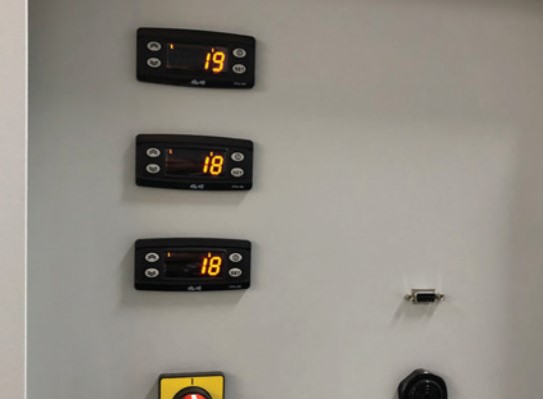

CUT-OFF PANEL, SECURITY AND COMMUNICATIONS
Mounted on left lateral panel of chamber and equipped with:
• Security thermostat
• Mains switch
• Audible alarms
• RS232 connection
COMMAND PANEL
• At the front door with Touch Screen Programmable Controller Climaplus V with 120 mm x 90 mm
INCLUSIONS
• 1 stainless steel shelf
• 1 entry port at the top of the chamber
• 6 casters with adjustable height
• Observation window in multi-layer anti-condensation glass
• Instructions manual in English
• 2 years warranty

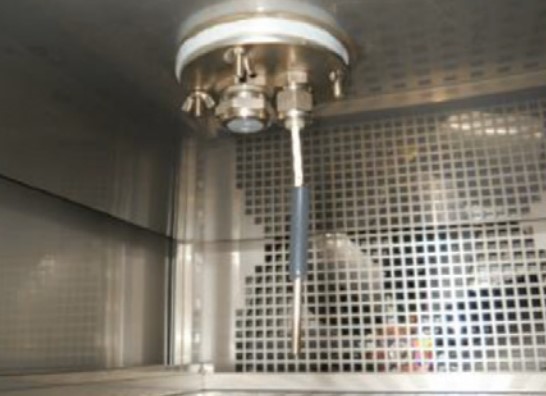

OPTIONAL ACCESSORIES
• Cool-UP (option to cool the heat cabinet with fresh air)
• FitoLog, FitoView and FitoProgram Software pack
• RS232 cable
• Additional shelves
• Calibration Certificate from Accredited Laboratory

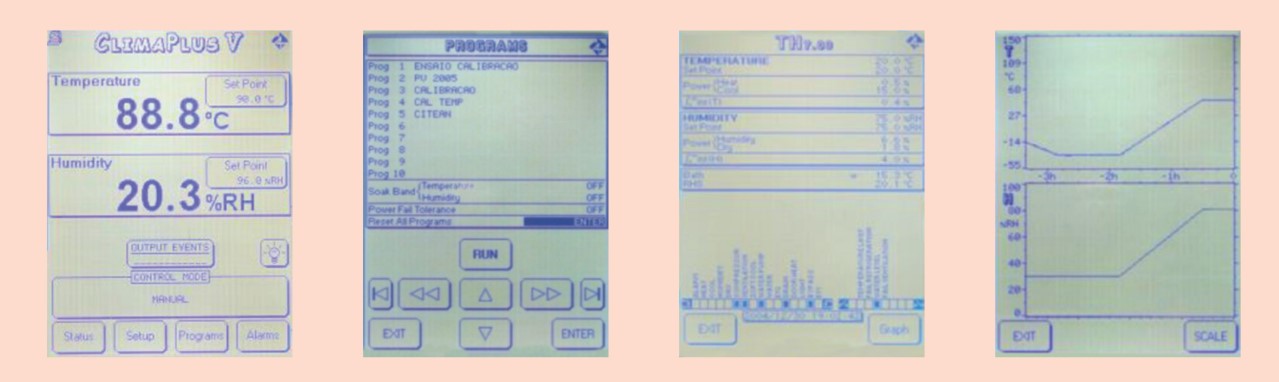

CONTROLLER
CLIMA PLUS V
Programmable PLC ClimaPlus V, exclusively developed for Aralab chambers
Programmable, easy to use controller with Touch Screen Display (168 x 112mm)
Resolution of 0.1ºC for Temperature and 0.1% for Relative Humidity
Capability for configuring 50 test programs of 50 segments each
Non-volatile memory
Automatic restart of test due to electric power failure, without losing data and where it was interrupted
Configuration, monitoring and recording of all alarms
Possibility of performing events by external commands
RS232 output for connecting computers
Graphical visualization of the test parameters on the controller
Possibility of running test programs on the computer and exporting them to the controller
