HVAC 성능 시험 챔버

FITOCLIMA 44.000 EC30

HVAC 성능 시험 챔버

INDOOR ROOM :
TEMPERATURE : +5℃ to +45℃
HUMIDITY RANGE : 20% to 90%
TEMPERATURE PRECISION : ± 0.5℃
TEMPERATURE UNIFORMITY “: ± 2.0℃
HUMIDITY PRECISION : ± 2%
HUMIDITY UNIFORMITY : ± 2%
OUTDOOR ROOM :
TEMPERATURE : -30℃ to +60℃
HUMIDITY RANGE : 20% to 90%
TEMPERATURE PRECISION : ± 0.5℃
TEMPERATURE UNIFORMITY “: ± 2.0℃
HUMIDITY PRECISION : ± 2%
HUMIDITY UNIFORMITY : ± 2% RH

Model : FITOCLIMA 44.000 EC30

견적 요청
제품코드: UN5B217

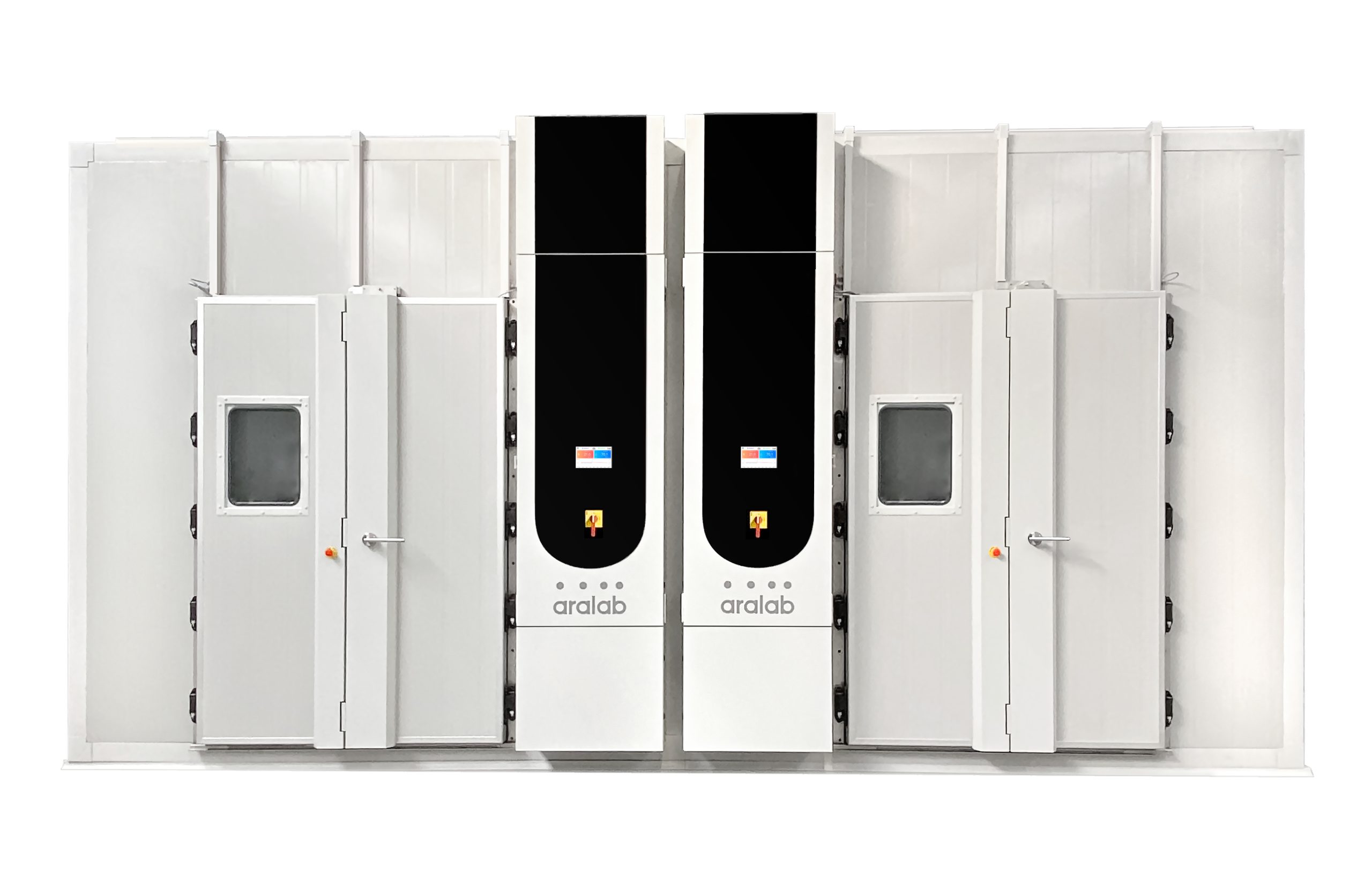

FITOCLIMA 44.000 EC30

ENVIRONMENTAL CHAMBERS FOR DEVELOPMENT AND TESTING OF AIR CONDITIONERS, GAS BOILERS AND HEAT PUMPS

이 HVAC 성능 시험 챔버는 에어컨, 가스 보일러, 히트펌프의 개발 및 성능 평가를 위해 설계되었습니다.
일반적으로 두 개의 환경 챔버가 한 세트로 설치되어, 실내와 실외의 기후 조건을 정밀하게 시뮬레이션할 수 있습니다. 또한, 외부 엔탈피 테스트 터널을 통합하여 사용할 수도 있습니다. 온도, 습도, 공기 흐름을 독립적으로 제어하여 실내(Indoor) 및 실외(Outdoor) 환경 조건을 시뮬레이션할 수 있으며, ATEX 방폭 보호 기능 및 액세서리를 옵션으로 제공할 수 있습니다.

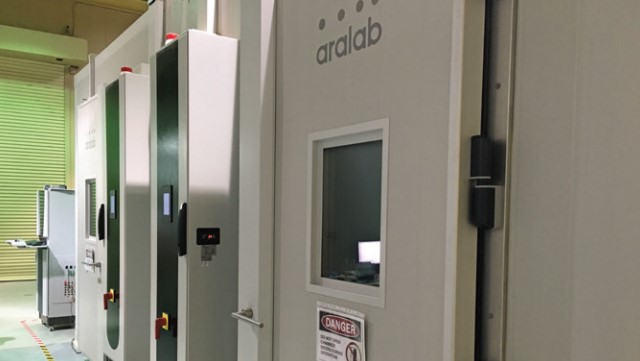

HVAC 성능시험을 위한 온습도 환경 시험실(PSYCHROMETRIC TEST ROOMS)

Psychrometric Test Rooms는 공기조화기(에어컨), 가스 보일러, 히트 펌프 등의 성능 개발 및 평가를 위한 환경 제어 테스트 챔버입니다. 이 챔버는 실내 및 실외 환경을 정밀하게 시뮬레이션하여 온도, 습도, 공기 흐름 등을 독립적으로 제어할 수 있습니다.

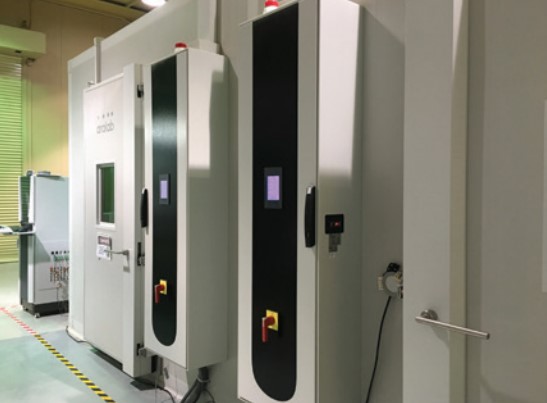

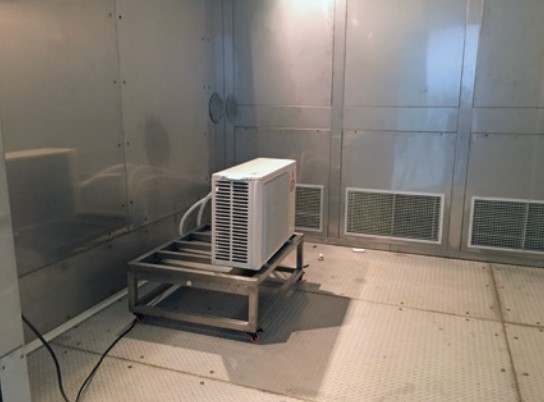

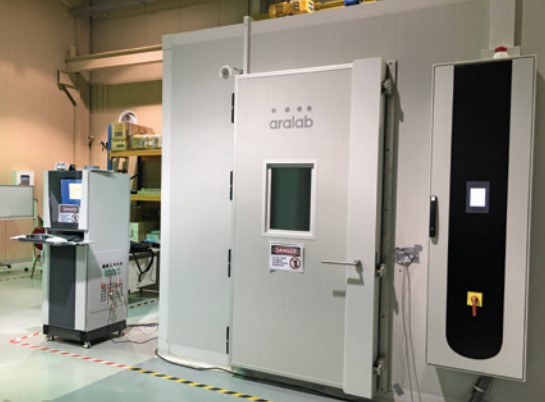

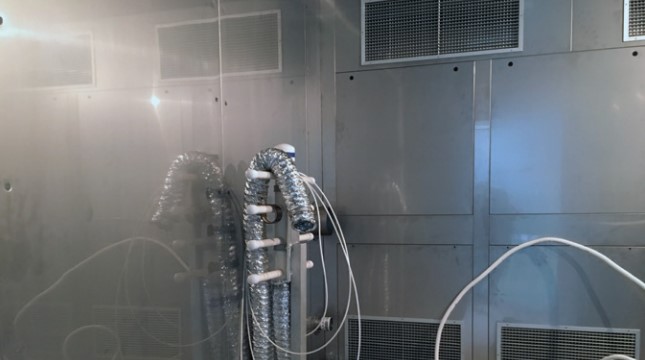

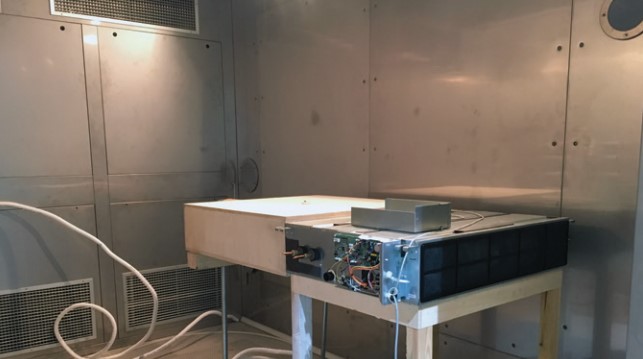

시험실은 실내(Indoor)와 실외(Outdoor) 환경을 시뮬레이션하기 위해 나란히 배치되며, 온도, 습도, 공기 흐름을 각각 독립적으로 제어할 수 있습니다.

또한, 각 챔버에는 코드 테스터(Code Testers)(공기 엔탈피 측정 장치)를 포함할 수 있어, 공기 엔탈피 방법에 따라 에어컨과 히트펌프의 용량과 효율을 정밀하게 측정할 수 있습니다.

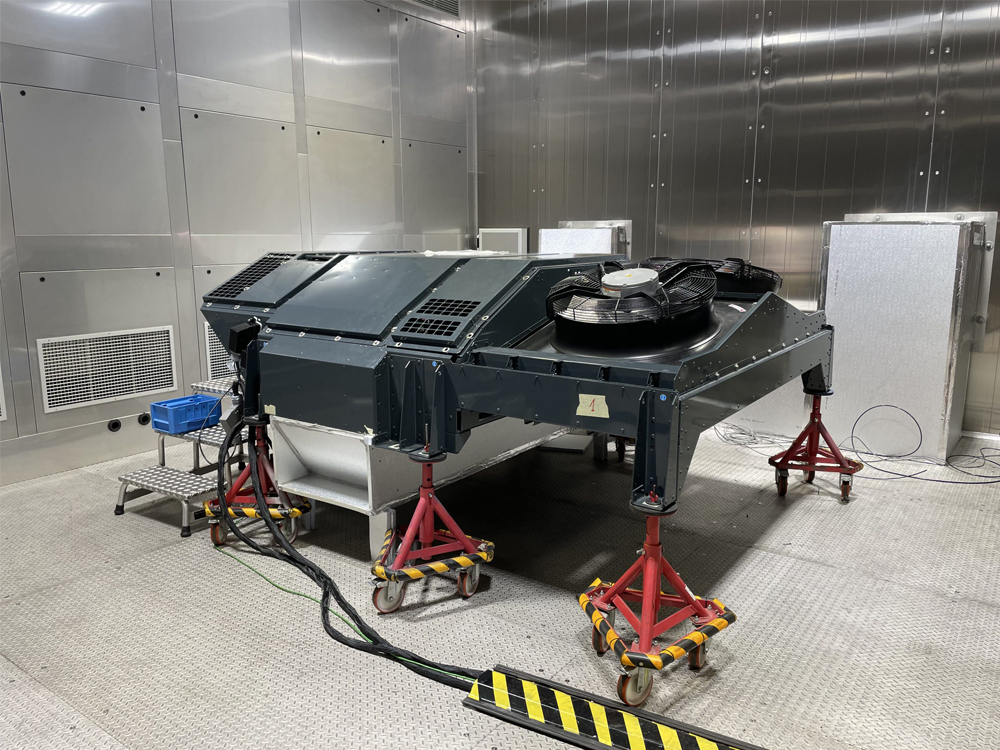

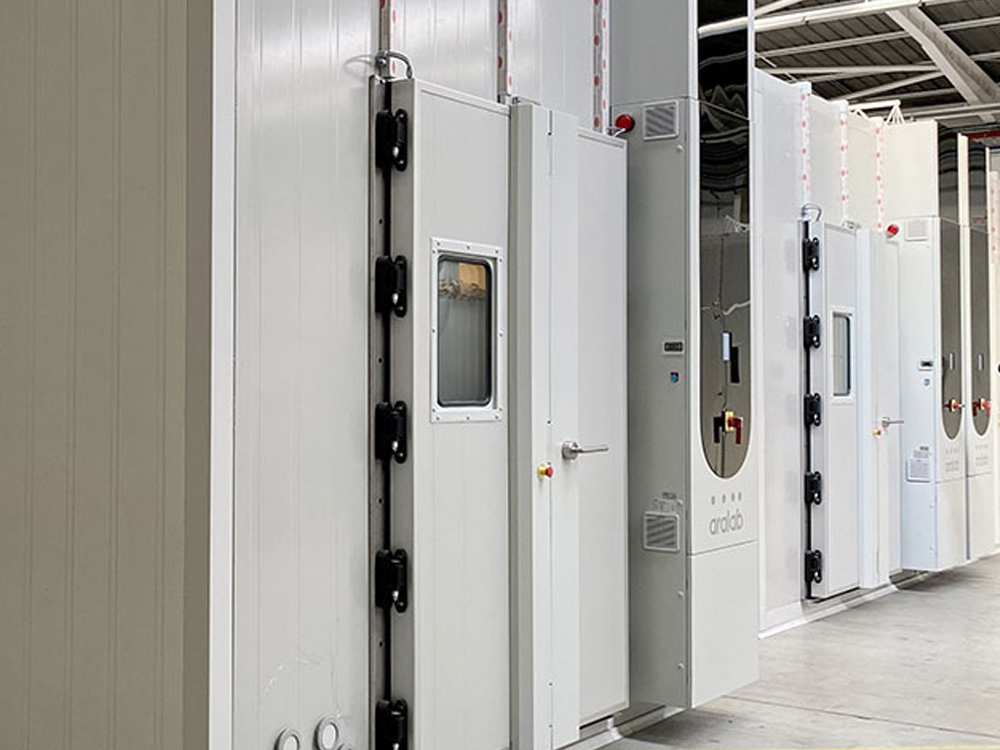

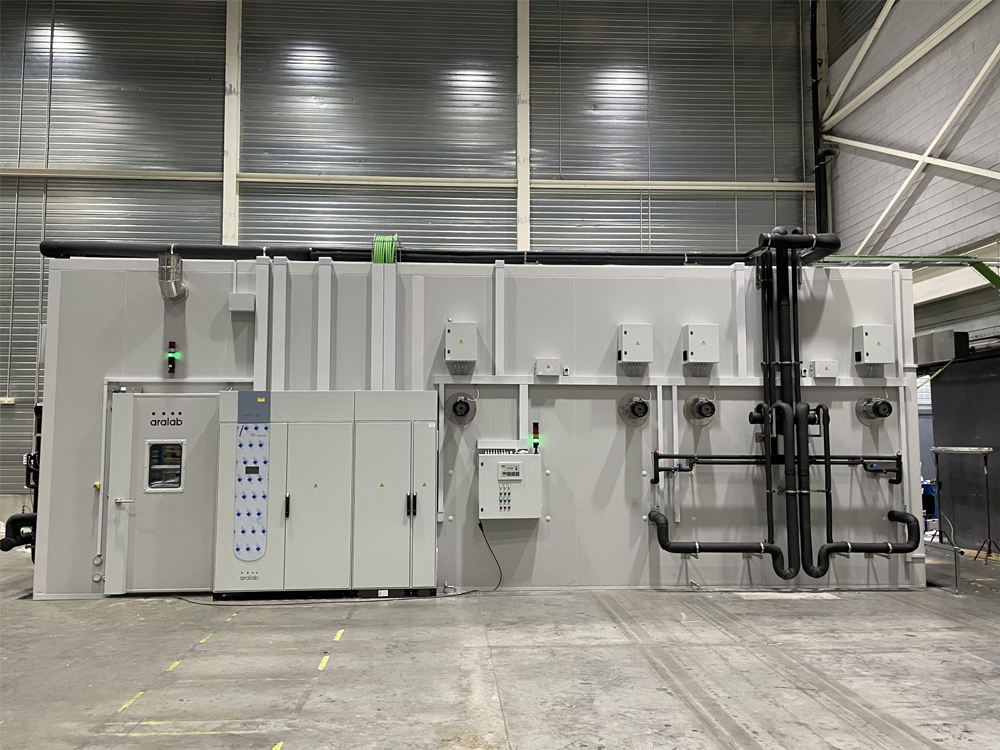

  • HVAC 성능 시험 챔버 09

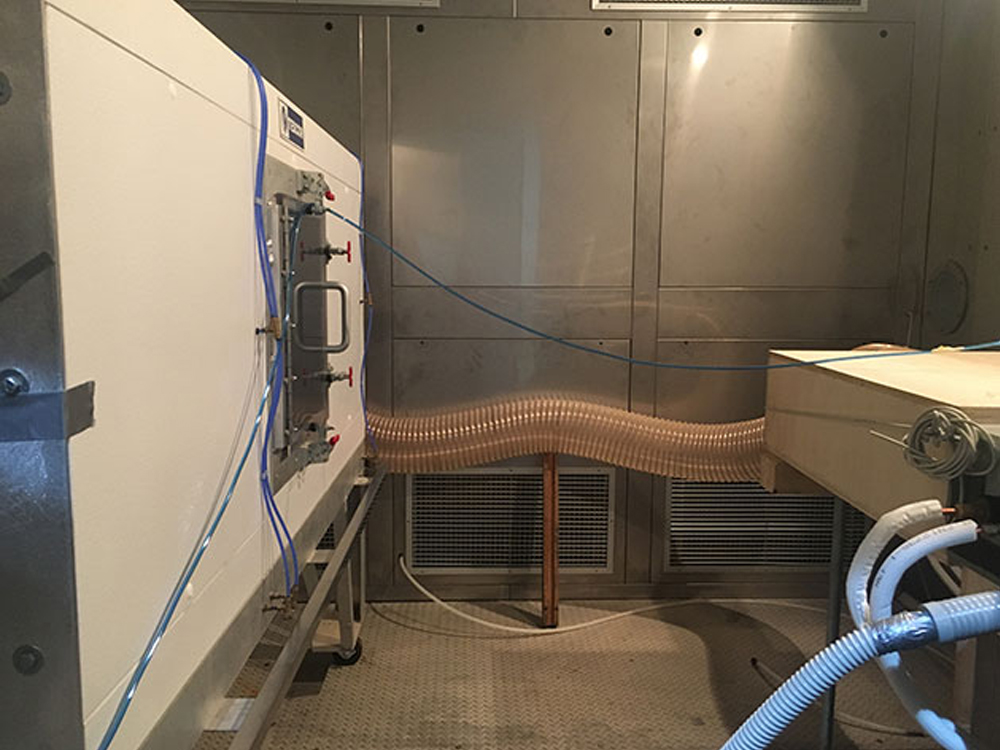

  • HVAC 성능 시험 챔버 08

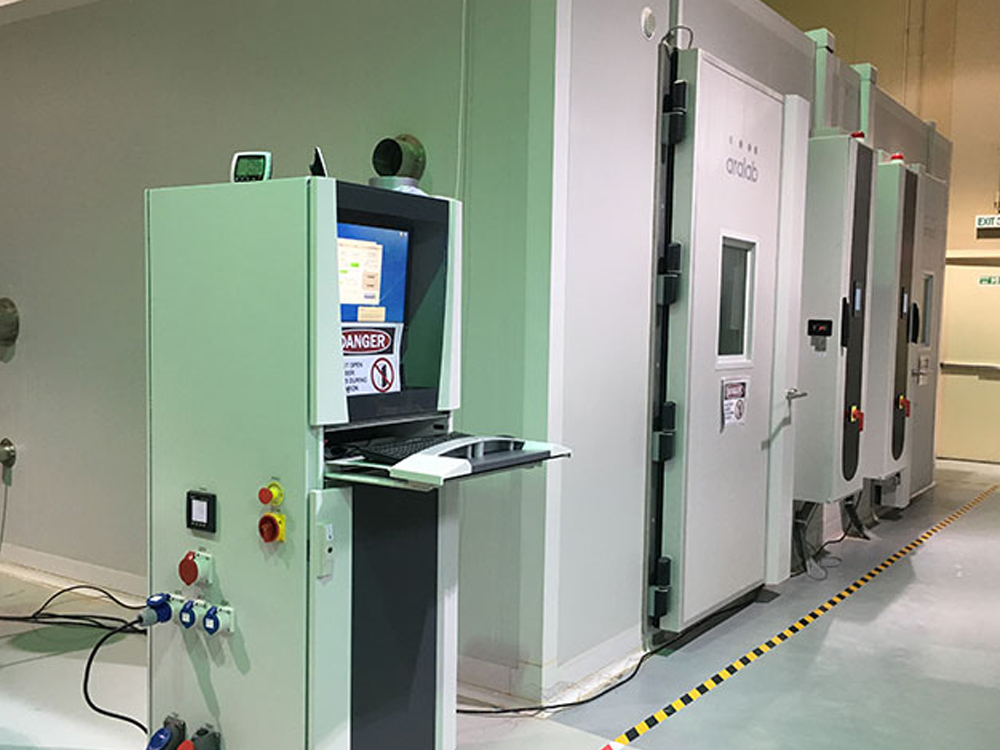

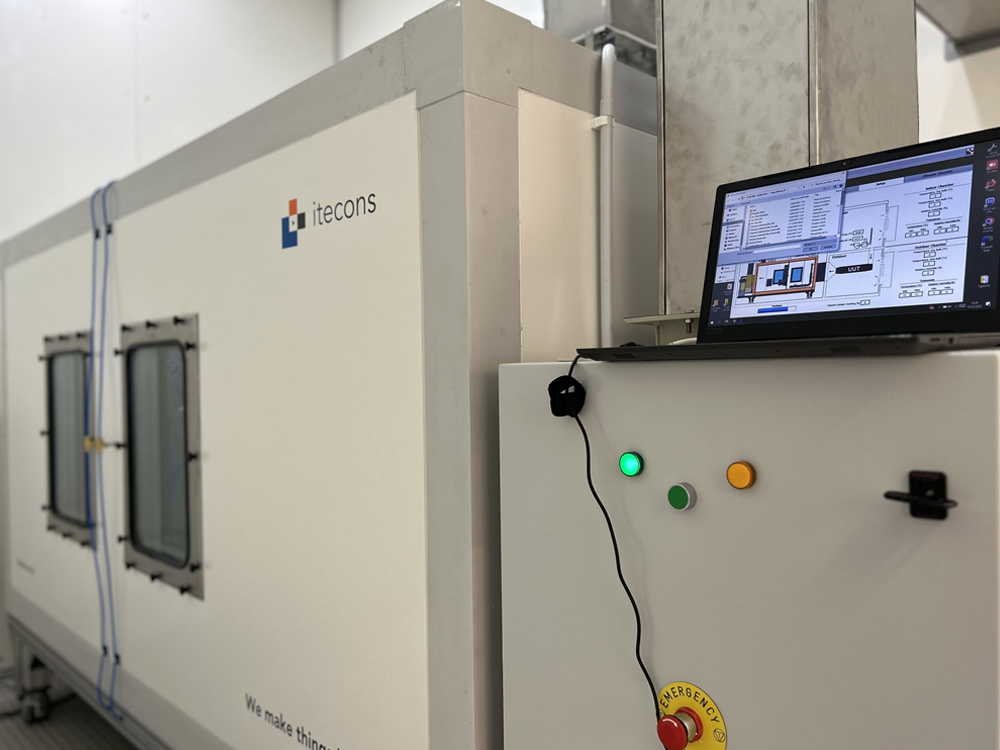

  • HVAC 성능 시험 챔버 07
  • HVAC 성능 시험 챔버 06
  • HVAC 성능 시험 챔버 05

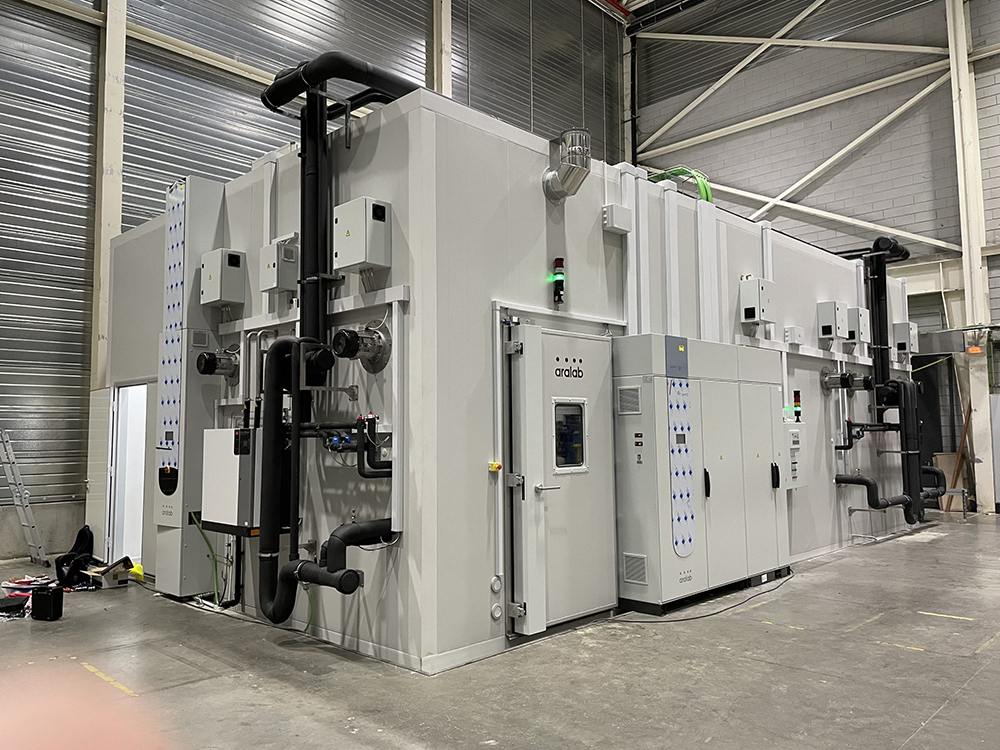

  • HVAC 성능 시험 챔버 04
  • HVAC 성능 시험 챔버 03
  • HVAC 성능 시험 챔버 02

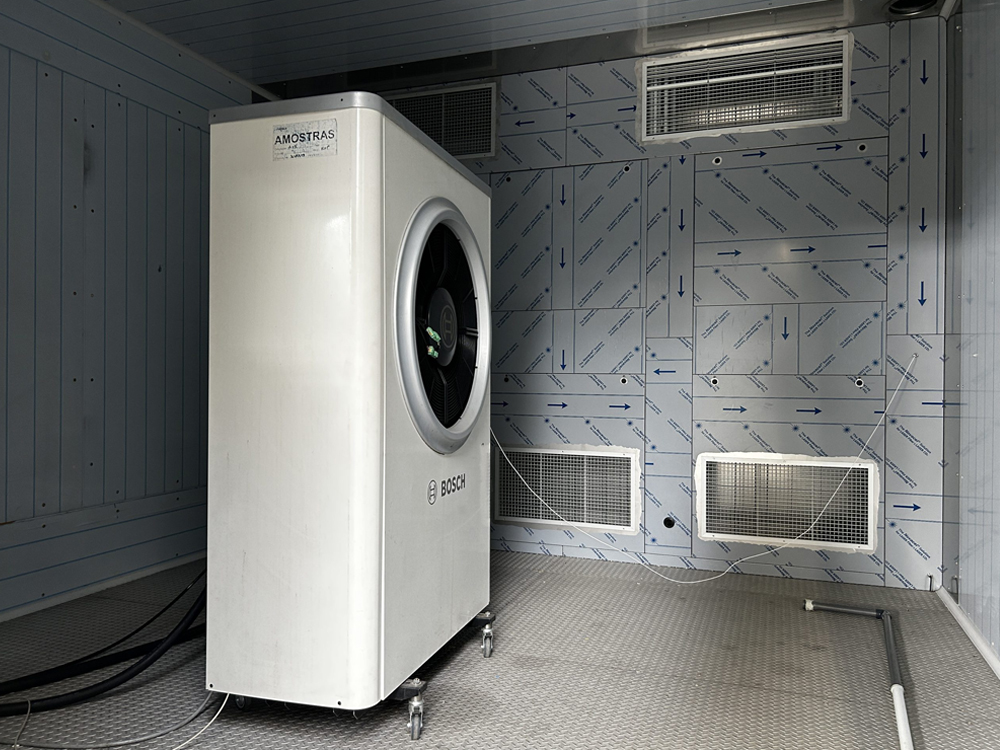

  • HVAC 성능 시험 챔버 01

HVAC 성능 시험 챔버, FITOCLIMA 44.000 EC30 제품의 특징, 용도, 산업 활용 및 장점

주요 용도 및 적용 산업

HVACR 산업 (난방, 환기, 공조, 냉동)
● 에어컨 및 히트펌프 개발 테스트: 스플릿 시스템, 패키지 유닛, 벽걸이형 장치 등의 성능 검증
● 보일러 효율성 검사: 실제 환경을 시뮬레이션하여 가동 효율 분석

가전제품 및 기계 산업
● 공기청정기, 열교환기 등의 환경 적합성 테스트
● 제품의 내구성 및 에너지 소비량 평가

연구 개발 기관 (R&D)
● 기후 변화 시뮬레이션 실험
● 새로운 냉난방 기술 및 에너지 절감 시스템 연구

제품의 경쟁력

● 고객 맞춤형 제작: 크기 및 성능을 고객 요구에 맞춰 유연하게 설계 가능
● 에너지 효율성: 정밀 제어를 통해 불필요한 에너지 소비 최소화
● 내구성: AISI 304 스테인리스 내구성 강화 설계, 바닥은 최대 1000 kg/m² 하중 견딤
● 원격 지원: 테스트 중 발생하는 문제를 빠르게 원격 진단 및 지원 가능

주요 특징 및 장점

정밀한 환경 제어 성능
● 온도 범위: +5°C ~ +45°C(실내) / -30°C ~ +60°C(실외)
● 습도 범위: 20% ~ 90% RH
● 정밀도: 온도 ±0.5°C, 습도 ±2% RH로 높은 정확성 유지​

실내·실외 환경 동시 시뮬레이션
● 두 개의 독립적인 챔버를 통해 실내 및 실외 조건을 동시에 재현 가능
● 각 챔버의 온도와 습도를 별도로 제어하여 다양한 테스트 시나리오 구성

강력한 데이터 수집 및 제어 시스템
● ClimaPlus HMI 컨트롤러: 터치스크린 기반으로 손쉬운 온습도 제어
● FitoLog 소프트웨어: 테스트 데이터 실시간 모니터링 및 분석 가능 (원격 진단 지원)

국제 표준 준수
● DIN EN 14511, ISO 13253, ASHRAE 41.1 등 글로벌 테스트 표준에 부합

안전 시스템 강화 (ATEX 적용)
● 가스 누출 감지기 (R290, R410A 등) 및 CO/CO₂ 감지기
● 화재 감지 및 진압 시스템 내장

TECHNICAL SPECIFICATIONS AND PERFORMANCES
ARALAB CAN CUSTOMIZE SIZES AND PERFORMANCES OF THE TEST CHAMBERS
● ● ● INDOOR ROOM
TEMPERATURE temperature +5℃ to +45℃
RH RANGE humidity 20% to 90% RH
TEMPERATURE PRECISION temperature ±0.5℃
TEMPERATURE UNIFORMITY temperature ±2.0℃
HUMIDITY PRECISION humidity ±2% RH
HUMIDITY UNIFORMITY humidity ±2% RH
● ● ● OUTDOOR ROOM
TEMPERATURE temperature -30℃ to +60℃
RH RANGE humidity 20% to 90% RH
TEMPERATURE PRECISION temperature < ±0.5℃
TEMPERATURE UNIFORMITY temperature < ±2.0℃
HUMIDITY PRECISION humidity < ±2% RH
HUMIDITY UNIFORMITY humidity < ±2% RH
DIMENSIONS
● ● ● FITOCLIMA 44.000 EC30
ARALAB CAN CUSTOMIZE SIZES AND PERFORMANCES OF THE TEST CHAMBERS
Interior Dimension (H x W x D) internal 2,800 x 3,500 x 4,010 mm
Exterior Dimension (H x W x D) external 3,010 x 7,920 x 4,210 mm
Double Access Doors (H x W) external 1,450 x 2,340 mm
Observation Window (on doors)(H x W) external 500 x 400 mm
Interior Light light 2 x LED or Halogen spot lights
EQUIPMENT DESCRIPTION
CONSTRUCTION
• Sandwich panels EN 14509 Class M1 with injected polyurethane insulation 100mm thick, CFC free
• Interior: AISI 304 stainless steel walls and ceiling
• Floor in AISI 304 stainless steel reinforced to 1000 kg/m2 with drainage point
• Exterior: Steel zinc-plated lacquered finish RAL 7035
• Interior security opening
• Access ramps
• Removable inner partition wall
• Pass-through holes and dimensions according to client specifications
HEATING AND COOLING SYSTEMS
• Heating provided by electrical heating elements. The variable heater will be powered through a SCR Power Controller. Available heating power – 30kW.
• Cooling by direct expansion. Cooling capacity control will be provided by a true 0-100% modulation. Available cooling power – 30kW. Heat compensation of 30kW (at 20ºC)
HUMIDITY SYSTEM
• Humidification with steam generator(s)
• Drying by direct expansion effect

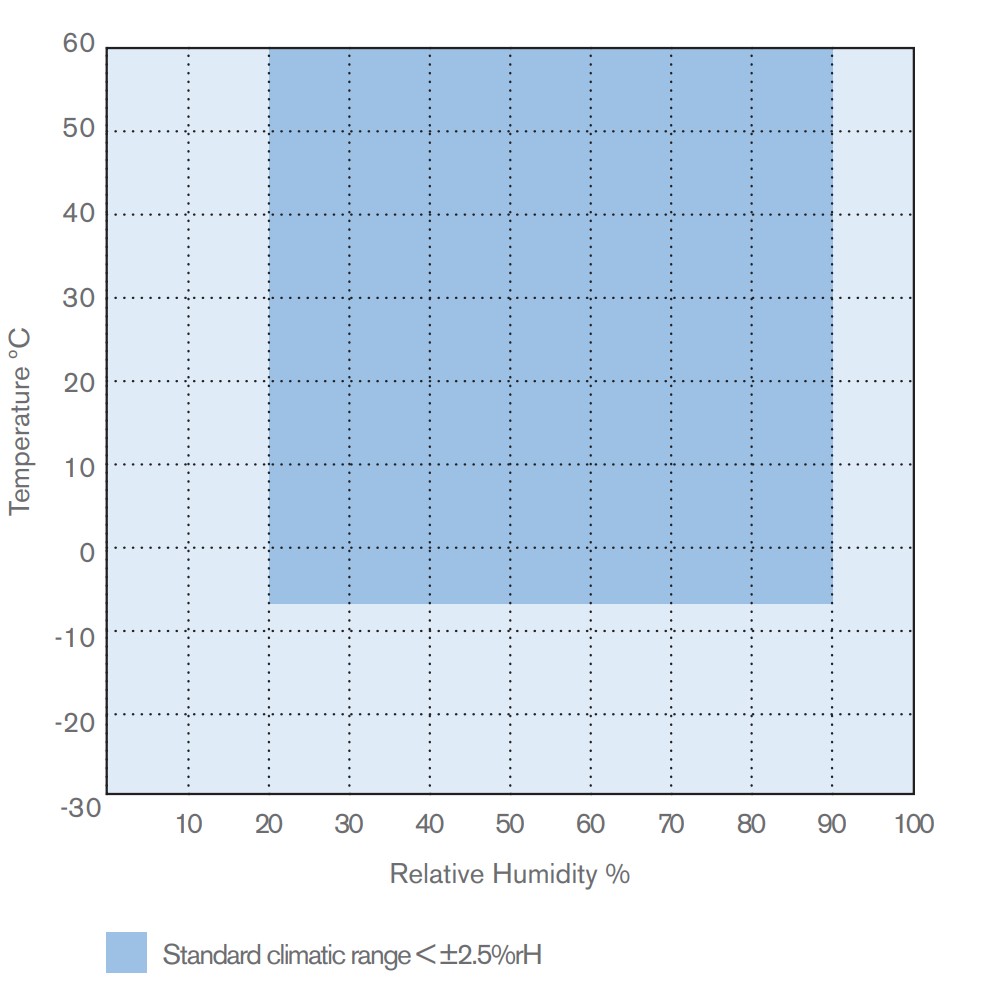

TEMPERATURE AND HUMIDITY CONTROL CHART
working range
ACCESSORIES
SAFETY SYSTEMS (ATEX)
Air renewal system
Activated by the PLC ATEX system.

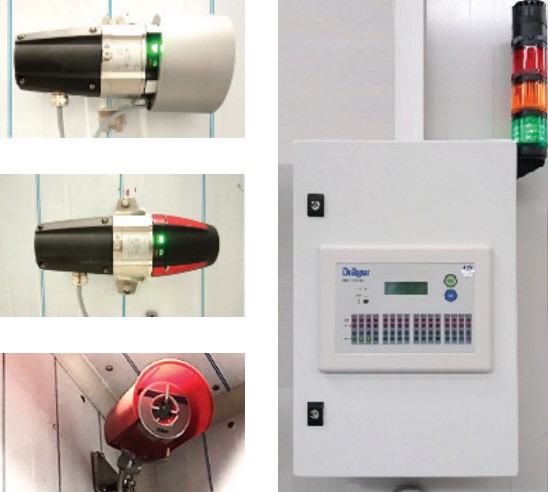

ATEX Gas detection system
Refrigerant gas detector - R290/R449A/R410A/R134a
CO sensor gas detector
CO2 sensor gas detector
Flame detection
Fire Detection / extinction
HEAT PUMPS PRECISION THERMAL STABILIZATION WATER CIRCUIT
Water circuit with automatic control to perform the tests according the heat pumps standards.
CONTROL AND DATA ACQUISITION
Hardware and software for automatic control and acquisition of several raw data to perform tests according the air conditioners and heat pumps standards.
With this system we supply all sensors and measurement equipment necessary to comply the air conditioners and heat pumps standards.
TRAINING & SUPPORT
Aralab offers training services to customers new to the hardware, software and testing procedures.

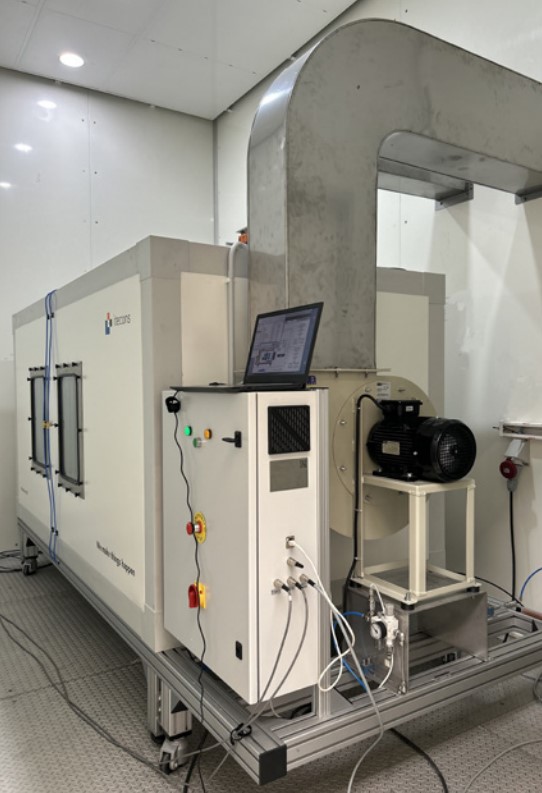

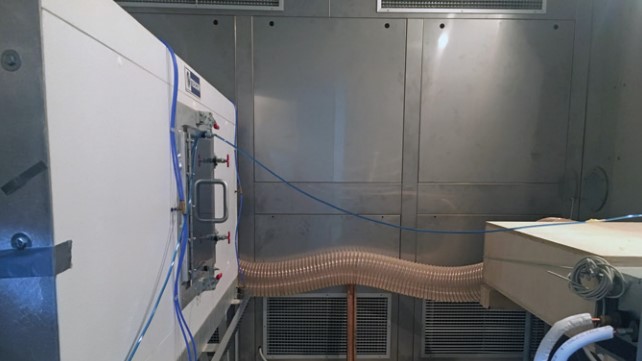

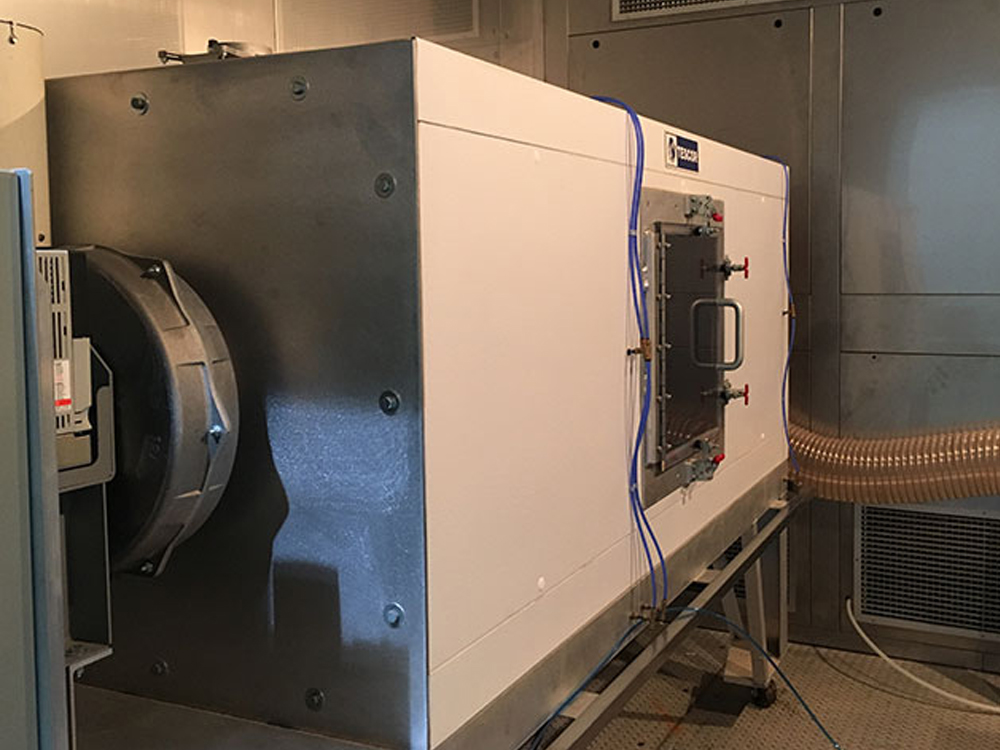

AIR ENTHALPY MEASURING DEVICE
The Code Tester Air Enthalpy Device will measure outlet air enthalpy values and determine air flow values and thermal capacities. The tunnels test ‘Room Air Conditioners Indoor’ and ‘Outdoor Side Cooling or Heating Capacity’ in a draw-through mode and “fan/blowers” air flow capabilities.

The device provides the sensors needed to automatically obtain the air side enthalpy measurements which are critical to the accuracy of the capacity measurement.

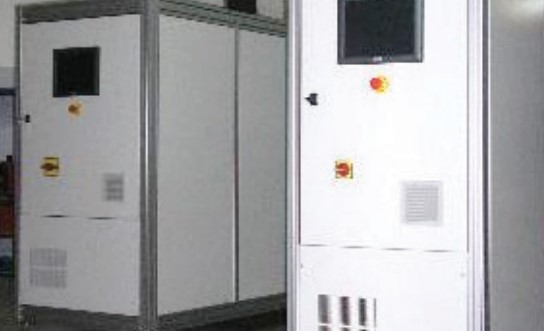

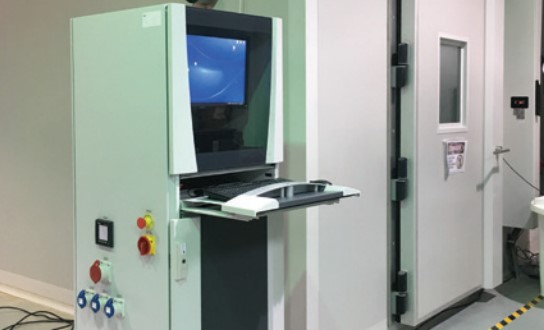

CLIMAPLUS HMI CONTROLLER
Programmable PLC exclusively developed for ARALAB chambers
Easy to use coloured Touch-Screen Display Interface
Resolution of 0.1ºC for Temperature and 0.1% for Relative Humidity
High performance temperature and humidity control with value correction in all ranges
Capability for creating 50 programs of 50 segments each
Internal non volatile memory for storing test data
Automatic restart of tests due to power failure, without losing data and restarting test where it was interrupted
Real-time monitoring of all functions and control of equipment.
Manage control settings via MODBUS/TCP
Possibility of programming a delay of the beginning of test
Monitoring and recording of all alarms
Possibility of performing events by external commands
Several outputs for connecting computers or other devices
Alarms management
Graphic representation of the tests and conditions
Remote access through VNC server
Possibility of running computer test programs and export them to the controller
