고정밀 태양광 환경 시험 챔버
- 풀 스펙트럼 램프, DIN 75220 규격 준수
- 조도(Irradiance): 1,200 W/m² – 600 W/m²
- 램프 출력: 2,500 W
- 조사 면적(Irradiation Area): 약 600 x 700 mm
- 광원과 샘플 간 거리: 650 – 800 mm
Model :TESTA 1.000 CT SUN
견적 요청제품코드: UN5B219

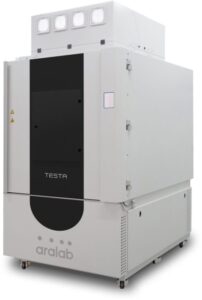

고정밀 태양광 환경 시험 챔버
TESTA 1000 CT SUN
제품코드: UN5B219
TESTA 1000 CT SUN

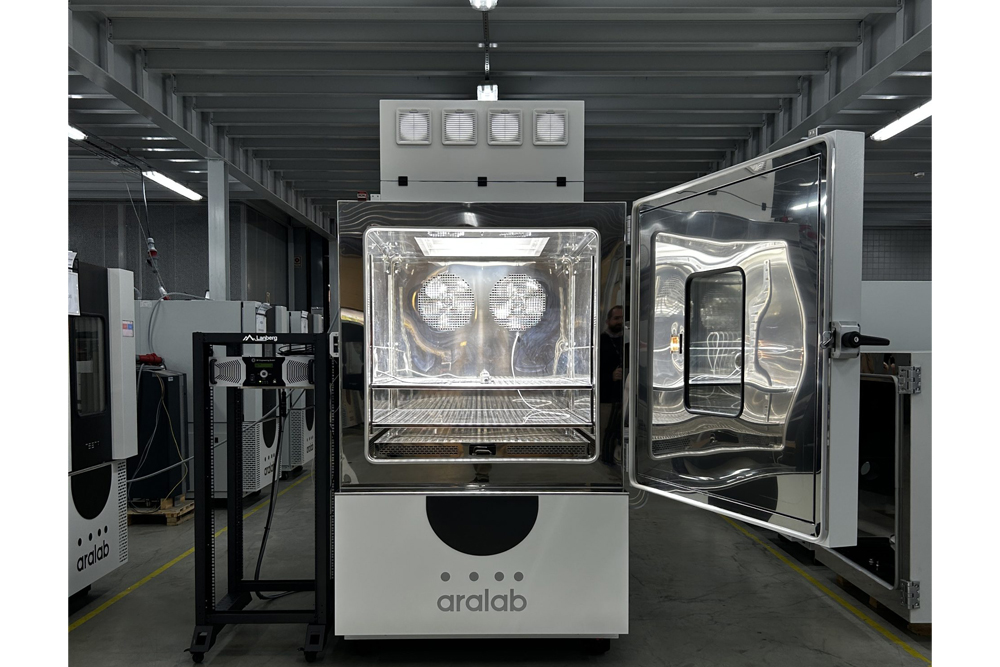

CLIMATIC TESTING SOLAR RADIATION CHAMBER
TESTA 태양광 환경 챔버(TESTA Solar Radiation Environmental Chambers)는
-20℃에서 -40℃까지의 저온부터 최대 150℃의 고온까지 지원하며, 습도 제어 기능이 있는 모델과 없는 모델로 제공됩니다.
이 태양광 환경 시험 챔버는 DIN 75220 테스트 표준을 충족하는 풀 스펙트럼 태양광 조사 모듈이 탑재되어 있으며, 광범위한 환경 제어 범위를 통해 극한 조건을 시뮬레이션할 수 있습니다.
이를 통해 기업은 제품의 성능을 심층적으로 분석하고 품질을 보장할 수 있습니다.
Aralab TESTA-CT-1000은 다양한 산업군에서 신뢰성 테스트, 내구성 평가, 품질 보증을 위한 최적의 솔루션입니다.
특히 자동차, 전자, 항공우주, 건축 자재 분야에서 제품 개발 및 인증 과정에서 널리 활용되고 있습니다.
KEY FEATURES
- 최첨단 기후 제어 기술
- 내부 공기역학 최적화를 통해 기후 조건의 균일성 확보
- 자동 시작 및 정지 기능이 포함된 손쉬운 테스트 프로그램 설정으로 시간 절약
- 내구성이 뛰어나고 청소가 용이한 고내식성 스테인리스 스틸 내부
- 높이 조절 및 분리가 가능한 스테인리스 스틸 선반으로 유연한 내부 구성
- 친환경 구조 및 냉각 시스템, 오염 물질 배출 없음
- 국제 표준 및 요구사항(EN, IEC, DIN, ISO, NP, UNE) 준수
COMMON APPLICATIONS INCLUDE:
- ENVIRONMENTAL TESTING
- ELECTRONICS, AUTOMOTIVE, AEROSPACE
- BUILDING MATERIALS, MILITARY EQUIPMENT, MATERIALS IN GENERAL
- RESEARCH & DEVELOPMENT
- QUALITY CONTROL
- PRODUCTION FACILITIES
태양광 환경 시험 챔버, TESTA 1000 CT SUN 제품의 특징, 용도, 산업 활용 및 장점
제품 개요

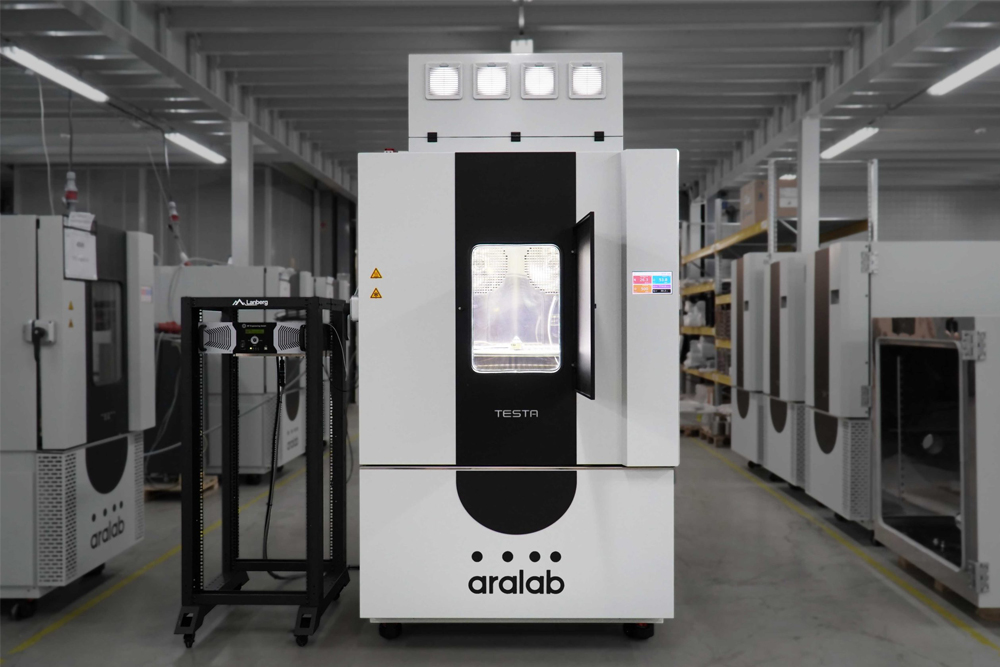

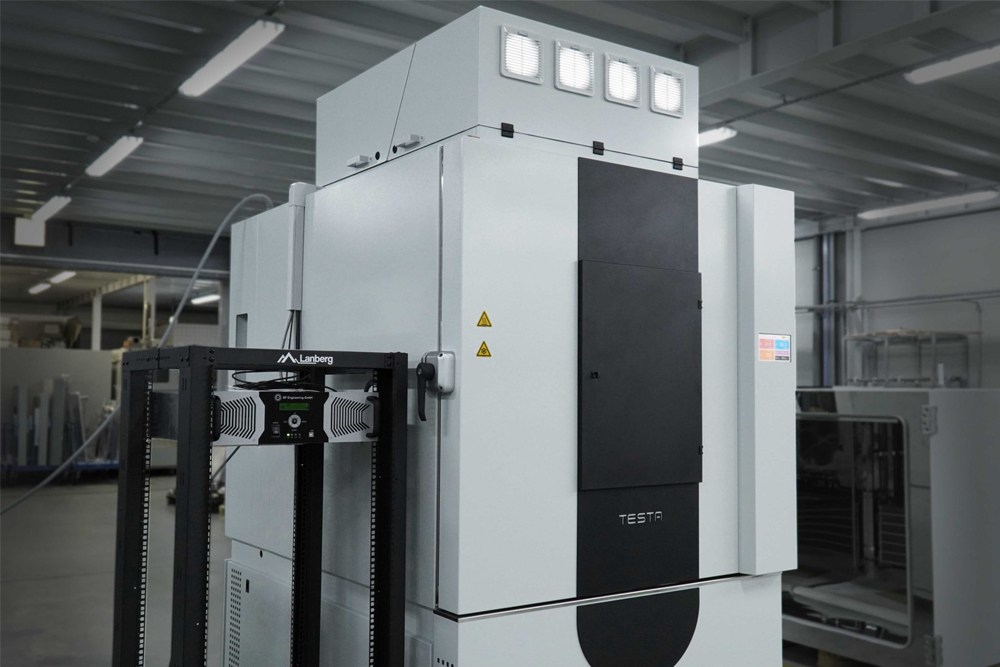

TESTA CT 1000 Solar Radiation Chamber는 정밀한 온도 및 습도 제어 기능을 갖춘 고성능 태양광 환경 시험 챔버입니다. 이 제품은 태양 복사 시뮬레이션을 통해 다양한 산업의 환경 조건을 재현하여 제품의 내구성과 성능을 테스트하는 데 최적화되어 있습니다.
제조사: Aralab (1985년 설립, 환경 제어 분야의 전문 기업)
제품 유형: 리치인(Reach-In) 타입 환경 테스트 챔버
용도: 태양 복사(솔라 시뮬레이션) 기반의 내환경성 테스트
주요 사용 산업 및 용도
● 자동차 산업: 외장재, 전장부품, 유리, 플라스틱 등의 자외선 및 고온 테스트
● 전자기기: 태양 복사에 따른 회로 안정성 및 성능 테스트
● 항공우주: 극한 환경 내구성 시험 (온도, 습도, 복사)
● 건축자재: 외부 환경 변화에 따른 내구성 평가
● 군수 장비: 혹독한 환경에서의 장비 신뢰성 테스트
● 연구개발 (R&D): 신소재 및 신제품의 환경 적응성 검증
태양 복사 시뮬레이션 시스템 (Solar Simulation System)
● 램프: Osram HMI 2500W 전구 사용
● 복사 영역: 약 600 x 700 mm
● 복사 거리: 650 ~ 800 mm
● 스펙트럼 범위: 280 ~ 3,000 nm (실제 태양광과 유사한 분포)

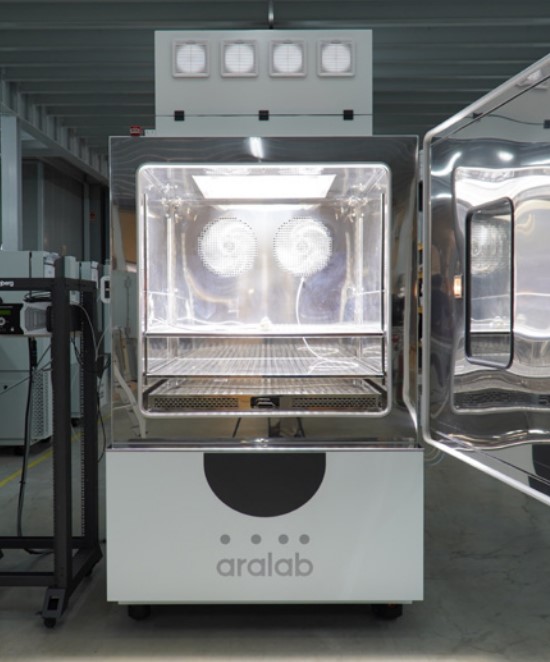

성능 사양 (Performance Specifications)
● 온도 범위: -70°C ~ +150°C (태양 복사 여부에 따라 상이)
● 태양 복사 비활성화 시: -20, -40, -70°C까지 지원
● 태양 복사 활성화 시: 최대 150°C
● 습도 범위: 10% ~ 90% (태양 복사 비활성화 시 최대 90%, 활성화 시 최대 80%)
● 온도 변동성: ±0.1°C ~ ±1°C (테스트 조건에 따라 다름)
● 습도 변동성: ±0.1% ~ ±3% (테스트 조건에 따라 다름)
● 복사 강도: 최대 1,200 W/m² (AM1.5 스펙트럼 기준, IEC 60904-9 및 DIN 75220 준수)
주요 특징 (Key Features)
● 정밀한 기후 제어: ±0.1°C의 온도 변동성과 ±0.1%의 습도 변동성을 지원하여 매우 안정적인 테스트 환경 제공
● 내구성 높은 구조: 내부는 스테인리스 스틸(AISI 304)로 제작되어 내식성과 내구성이 우수
● 자동화 테스트 기능: 쉽고 빠른 설정이 가능한 테스트 프로그램, 자동 시작/정지 지원
● 환경 친화적 설계: 비오염성 재료 사용, CFC-free 냉각 시스템
● 국제 표준 준수: EN, IEC, DIN, ISO 등 글로벌 테스트 표준에 부합
6. 장점 (Advantages)
● 정밀한 환경 제어: 다양한 환경 변수(온도, 습도, 복사 강도)를 정밀하게 제어할 수 있어 신뢰성 높은 테스트 가능
● 고효율 냉각 시스템: 공랭 및 수랭 옵션 지원으로 에너지 효율성 강화
● 안전성 강화: 고/저온 및 고/저습도 알람, 자동 차단 기능 내장
● 쉬운 유지관리: 빠른 램프 교체, 자동 진단 기능 및 원격 제어 가능
● 데이터 관리: FitoLog 소프트웨어를 통해 테스트 데이터 수집 및 분석 용이
| TESTA 1.000 DIMENSIONS |
| ● ● ● TESTA TT / TESTA CT 1.000 SOLAR RADIATION CHAMBER | ||
| Interior Dimension (H x W x D) |
|
910 x 984 x 1,052 mm |
| Exterior Dimension (H x W x D) |
|
2,480 x 1,359 x 1,836 mm |
| EQUIPMENT DESCRIPTION |
| PERFORMANCE | |||
| Temperature range | |||
| Min | Irradiation Off | ℃ | -20, -40 or -70 |
| Irradiation On | ℃ | -20 or -40 | |
| Max | Irradiation Off or ON | ℃ | 150 |
| Temperature Fluctuation (K) | |||
| Irradiation Off | ℃ | ±0.1 to ±0.5 | Irradiation On | ℃ | ±1 |
| Humidity range | |||
| Irradiation Off | % RH | 10 to 90 | Irradiation On | % RH | 10 to 80 |
| Humidity Fluctuation | |||
| Irradiation Off | % RH | ±0.1 to ±0.5 | Irradiation On | % RH | ±3 |
| Temperature Range | |||
| Irradiation Off | ℃ | 10 to 90 | Irradiation On | ℃ | 15 to 80 |
| Humidity Range | |||
| Irradiation Off | % RH | 10 to 90 | Irradiation On | % RH | 10 to 80 |
| TEMPERATURE |
| TEMPERATURE SENSORS |
|
• One (1) PT 100 Class A, located in air treatment tunnel • One (1) PT 100 Class A, movable sensors for flexible placing inside chamber |
| HEATING |
| • By stainless steel electric heaters located in the air treatment tunnel |
| COOLING |
| • Air cooled hermetic scroll compressor group (low noise and high efficiency) with enforced ventilation and without CFC’s. Water-cooled condensers are also available as standard -70ºC models or as an option for all other models. |
| THERMAL SECURITY |
|
• Safety thermostat with High / Low temperature configuration, with automatic
stop of all thermic systems. • High / Low temperature alarms programmed in the controller, with mute function. This function will not stop the chamber and it is only used to record the occurrence and to call the attention of the users with an audible alarm. |
| HUMIDITY (TESTA CT CHAMBERS) |
| HUMIDITY SENSORS |
| • To measure and control humidity Aralab uses two different sensor technologies: Psychrometric (EP models), Capacitive (EC models), or both (ECP models). Consult Aralab for technical support on the appropriate selection. |
| HUMIDITY / DRYING |
|
• Humidity: Through thermostatic bath with dew point control • Drying: Through thermostatic bath with dew point control and additional dry coil |
| SECURITY |
| • Automatic stop function in case of water failure, with indication on the controller; High / Low Temperature alarms; High / Low humidity alarms. |

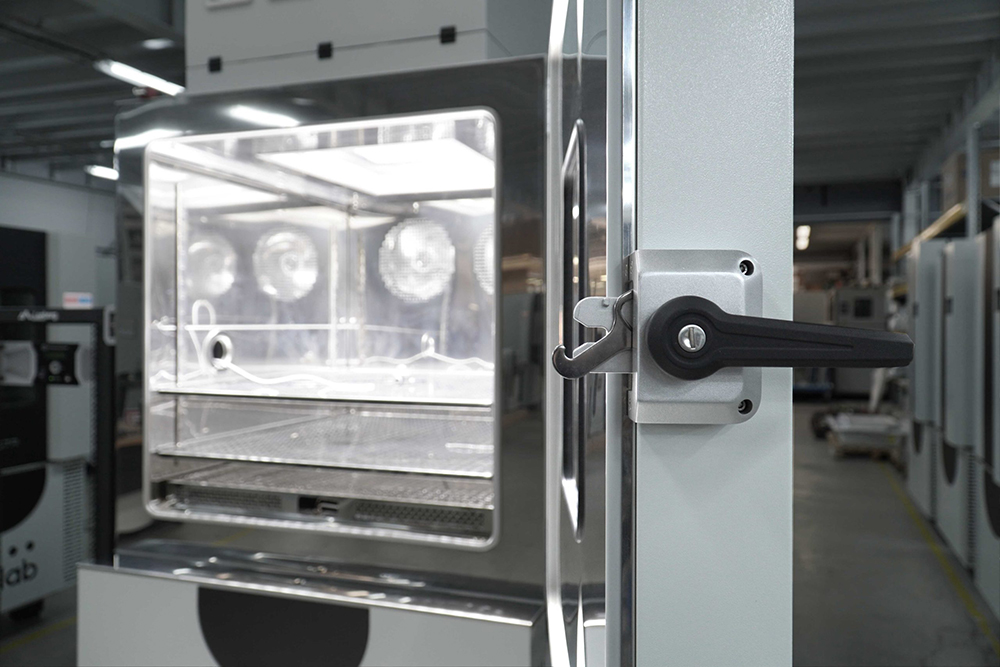

| CONSTRUCTION |
|
• Interior: AISI 304 hermetical welded, vapour tight, stainless steel • Exterior: Zinc mild steel with epoxy coating finish (color RAL 7035) • Insulation: Rock Wool • Interior illumination: Halogen lamp 12V (only available with optional window) • Door: Double silicone joints and anti-condensation heating frames (optional window) |

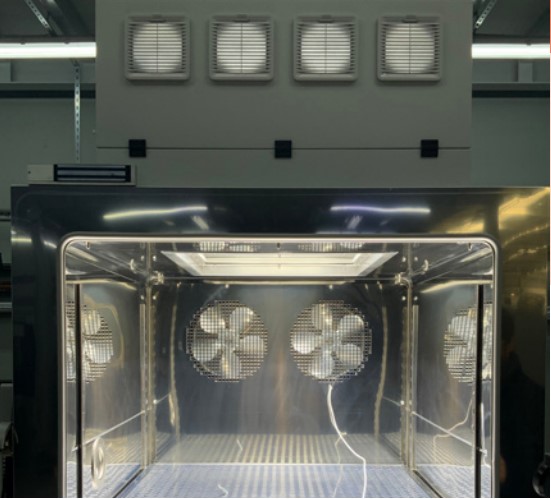

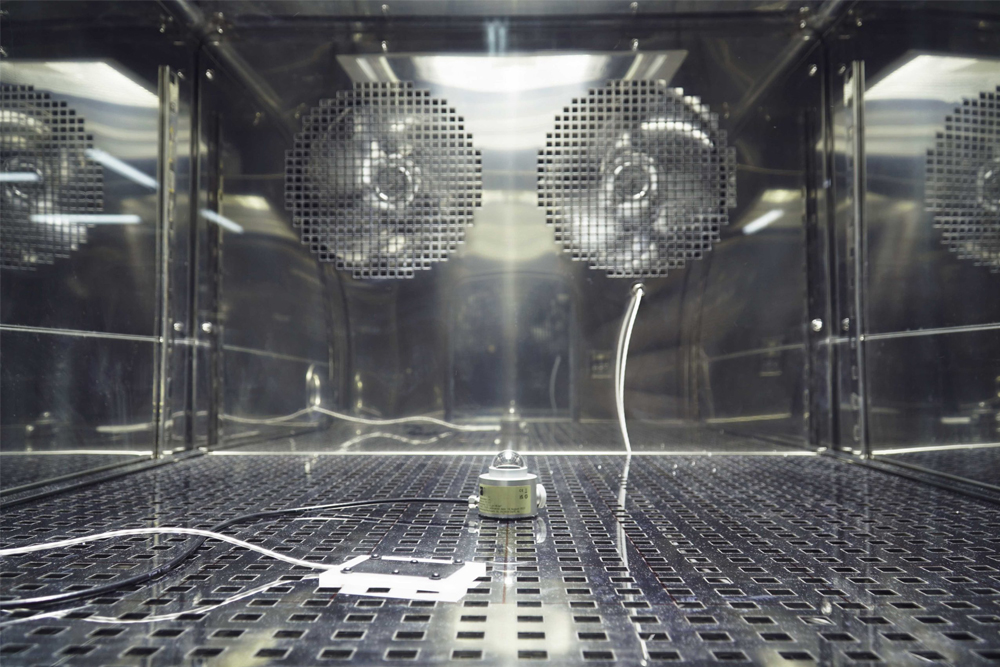

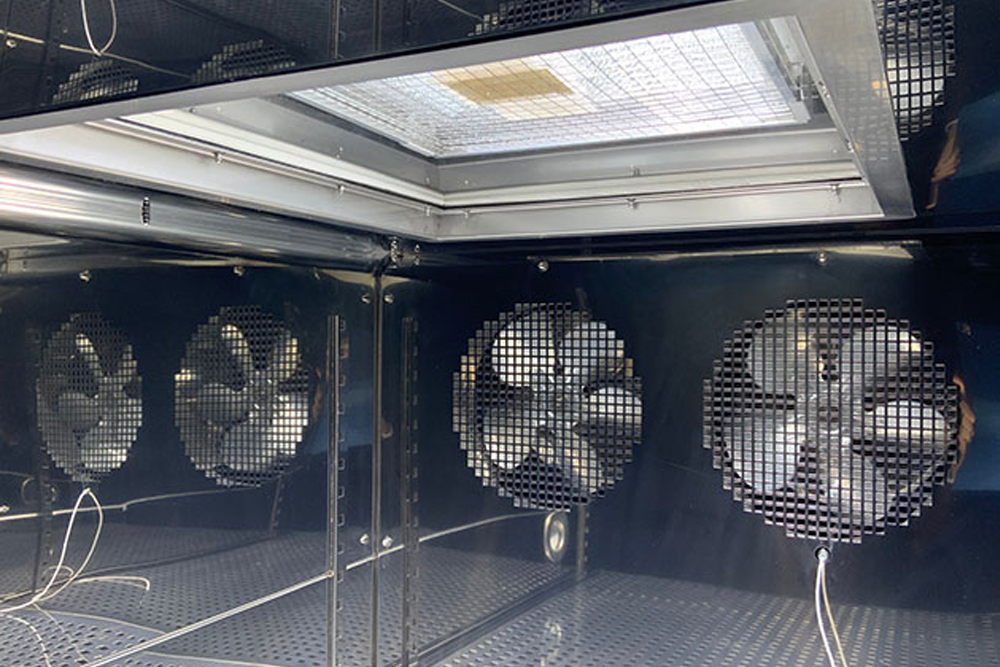

| AIR FLOW / VENTILATION |
|
• Air Flow: Forced through 2 ventilators/fans. • Air Renovation: By lateral port, also for compensating pressure. |

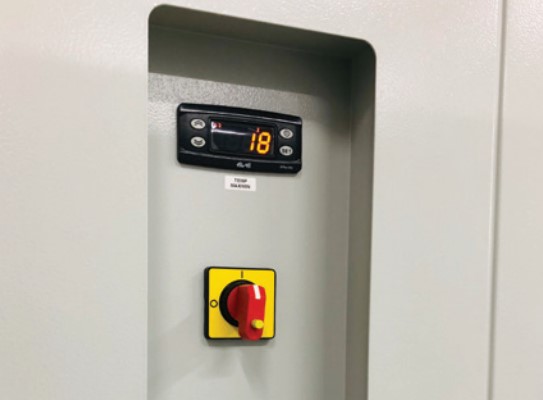

| CUT-OFF PANEL, SECURITY AND COMMUNICATIONS |
|
On left lateral panel of the chamber and equipped with: • High / Low safety thermostat • Mains Power switch • Audible alarms • Ethernet communications port |

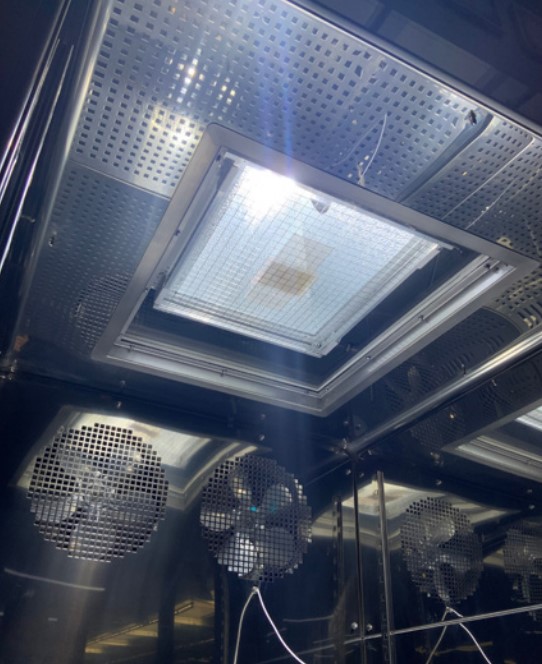

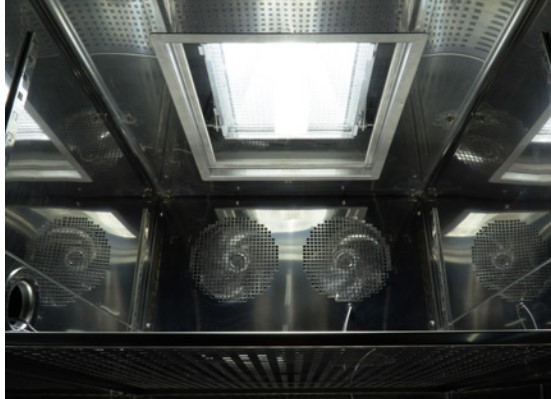

| LAMP |
|
• This full-spectrum lamp complies with DIN 75220. • The solar simulation utilizes a single lamp with a power rating of 2500W, equipped with an Osram HMI 2500 bulb. • The lamp housing is crafted from anodized aluminum, and the mounting components are made of stainless steel. The design ensures efficient heat dissipation at the bulb socket and reflector to minimize thermal impact on the bulb. • Bulb replacement is designed for efficiency and speed to minimize service time. The lamp can be easily opened from the top via a specially designed bracket, facilitating quick bulb changes. • The bulb requires approximately 3 minutes to reach operational parameters. After switch-off, the lamp can be restarted following a waiting time of approximately 10 minutes for cold ignition. • The bulb’s operational lifespan is guaranteed for 1000 hours. • The lamp comes with a specialized bracket for securing the lamp to the chamber ceiling. The lamp is installed in an aperture within the chamber ceiling. |

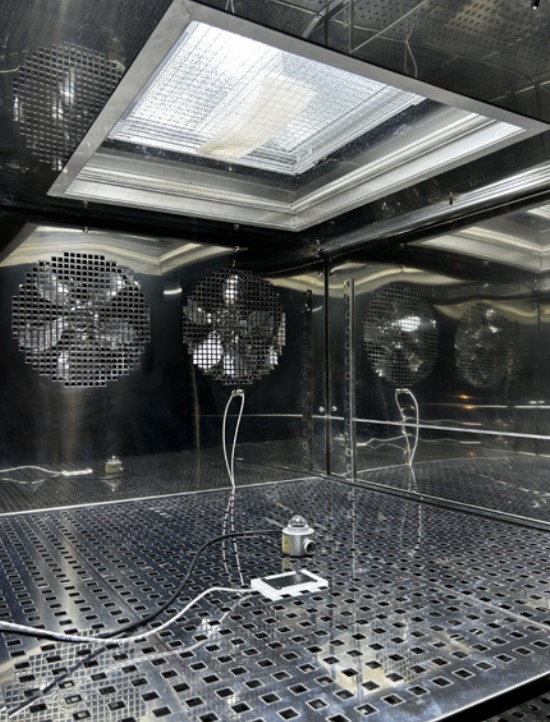

| TECHNICAL DESCRIPTION OF THE SUN SIMULATION SYSTEM | |
| Irradiance | 1,200 W/m² - 600 W/m² |
| BFE SUN | 2500 W |
| Irradiation Area - approx. | 600 x 700 mm |
| Distance from radiation-sample | 650 - 800 mm |
| SPECTRAL | |||||
| The irradiance of our simulator adheres to the global spectrum in accordance with AM1.5. The spectral match of this sun simulator complies with both IEC 60904-9 and DIN 75220 standards. | |||||
| Wavelength nm | Proportion of total radiation % | Transmission of 4 mm thick glass pane % | Proportion of total radiation behind 4 mm thick glass pane % | ||
| 280 to 320 | 0.5 ± 0.2 | 0.07 | < 0.04 | ||
| 320 to 360 | 2.4 ± 0.6 | 0.61 | 1.8 ± 0.5 | ||
| 360 to 400 | 3.2 | +1.2[1] | 0.88 | 3.4 | +1.2[1] |
| -0.8 | -0.8 | ||||
| 400 to 520 | 17.9 ± 1.8 | 0.89 | 19.2 ± 1.9 | ||
| 520 to 640 | 16.6 ± 1.7 | 0.89 | 17.8 ± 1.8 | ||
| 640 to 800 | 17.3 | +1.7[1] | 0.83 | 17.3 | +1.7[1] |
| -4.5 | -4.5 | ||||
| 800 to 3000 | 42.1 ± 8.4 | 0.80 | 40.5 ± 8.1 | ||
| no-Uniformity | |||||
| Our solar simulator ensures a non-uniformity level of less than ±10%. | |||||
| Temporal Stability (STI + LTI) | |||||
|
The temporal instability of the solar simulator meets the standards of IEC
60904-9: • Short Term Instability (STI) is less than ±2% • Long Term Instability (LTI) is less than ±5% |
|||||

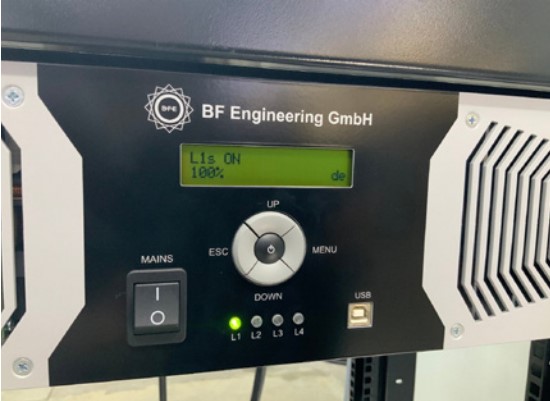

| ELECTRONIC POWER SUPPLY (EPS) | |
| The lamps in our system are powered by electronic power supplies, specifically designed for use in solar simulation systems. These power supplies are equipped with a constant regulation function to stabilize the output power. The selected irradiance power is consistently regulated through the adjustment of lamp voltage and lamp current. These power supplies guarantee a power factor of 0.98. | |
| Technical data | |
| Mains connection | 50/60 Hz, 215-240 VAC |
| Input power | 2800 VA nomina |
| Power factor | typ. 0.95 |
| Max. Output current | 28A |
| Open circuit voltage | about 400V |
| Output frequent | 100Hz |
| Lamp connection | HAN Modular |
| Test voltage primary/control signals | 4KV |
| Dimensions case without connectiors | 482.6 x 133 x 535 mm |
| Weight: about | 17 kg |
| Ambient temperature max | 50℃ |
| Degree of protection | IP 30 |
| Protection class | 1 |
| PROPOSED SYSTEM COMPONENTS |
|
• BF SUN 2500W Lamp with Osram HMI 2500 W Bulb • Cold Ignition Igniter • EPSU 1 x 2500W - Electronic Power Supply Unit • Lamp Cables • Indoor Filter Glass • Borosilicate Glass • Climaplus 9822.95 Controller, equipped with a Radiation application • FitoLog 9000 Software, integrated with a Radiation application |

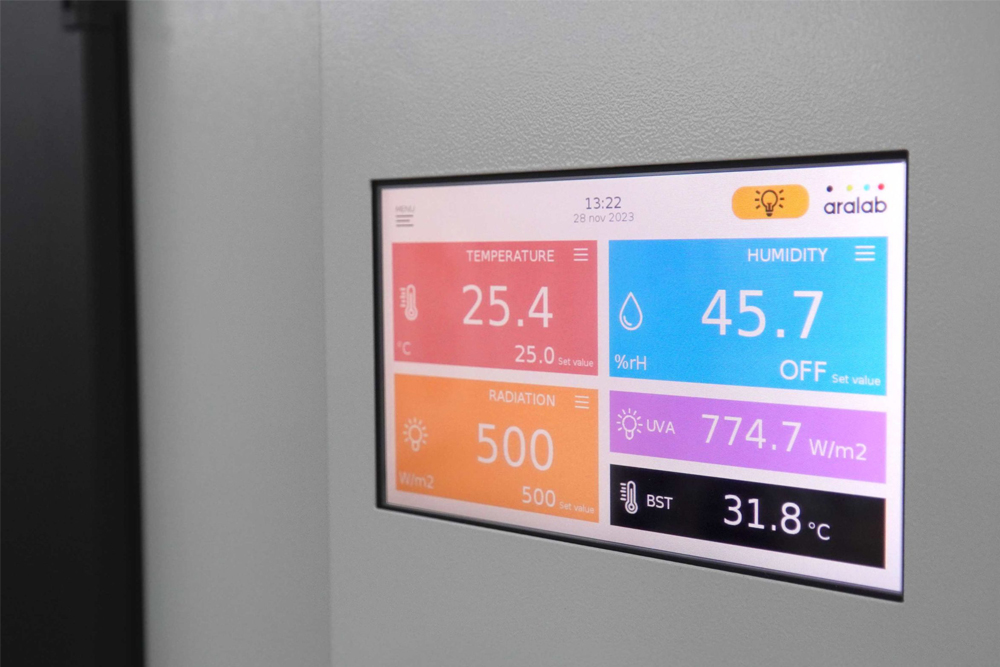

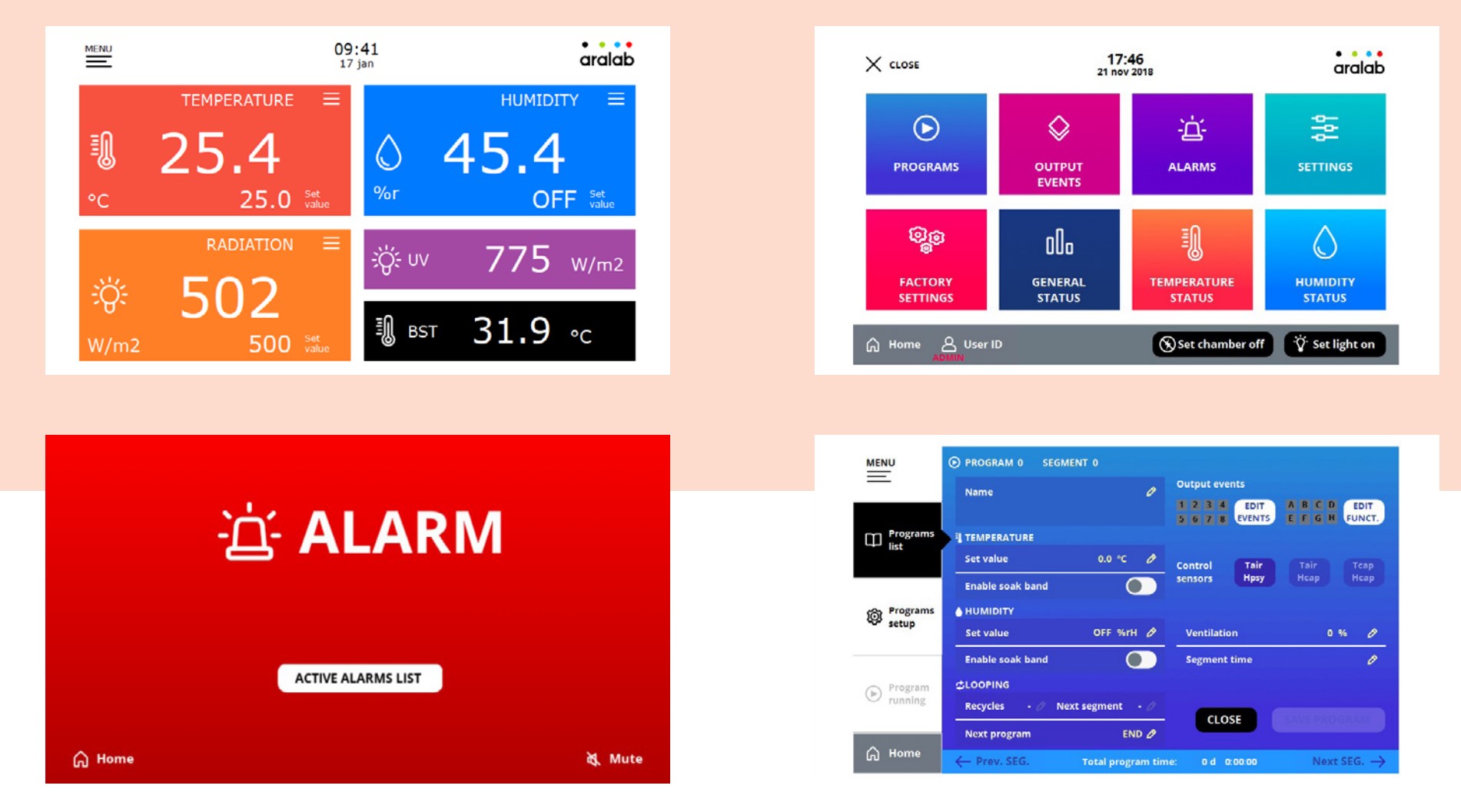

| CLIMAPLUS HMI CONTROLLER |
| Programmable PLC exclusively developed for ARALAB chambers |
| Easy to use coloured Touch-Screen Display Interface |
| Resolution of 0.1ºC for Temperature and 0.1% for Relative Humidity |
| High performance temperature and humidity control with value correction in all ranges |
| Capability for creating 50 programs of 50 segments each |
| Internal non volatile memory for storing test data |
| Automatic restart of tests due to power failure, without losing data and restarting test where it was interrupted |
| Real-time monitoring of all functions and control of equipment. |
| Manage control settings via MODBUS/TCP |
| Possibility of programming a delay of the beginning of test |
| Monitoring and recording of all alarms |
| Possibility of performing events by external commands |
| Several outputs for connecting computers or other devices |
| Alarms management |
| Graphic representation of the tests and conditions |
| Remote access through VNC server |
| Possibility of running computer test programs and export them to the controller |
