COMPACT 온도 테스트 챔버

TESTA_e COMPACT

COMPACT 온도 테스트 챔버

COMPACT 온도 테스트 챔버

TESTA_E COMPACT 60 E80
Temp. Range : -80℃ ~  +150℃
Temp. Fluctuation : ≤ 0.5℃
Temp. Deviation : ±2.0℃( > 100℃); ±1.5℃( ≤ 100℃)
Temp. Uniformity : ±2.0℃( > 100℃); 1.5℃( ≤ 100℃)
TESTA_E COMPACT 60 E40
Temp. Range : -40℃ ~  +150℃
Temp. Fluctuation : ≤ 0.5℃
Temp. Deviation : ±2.0℃( > 100℃); ±1.5℃( ≤ 100℃)
Temp. Uniformity : ±2.0℃( > 100℃); 1.5℃( ≤ 100℃)

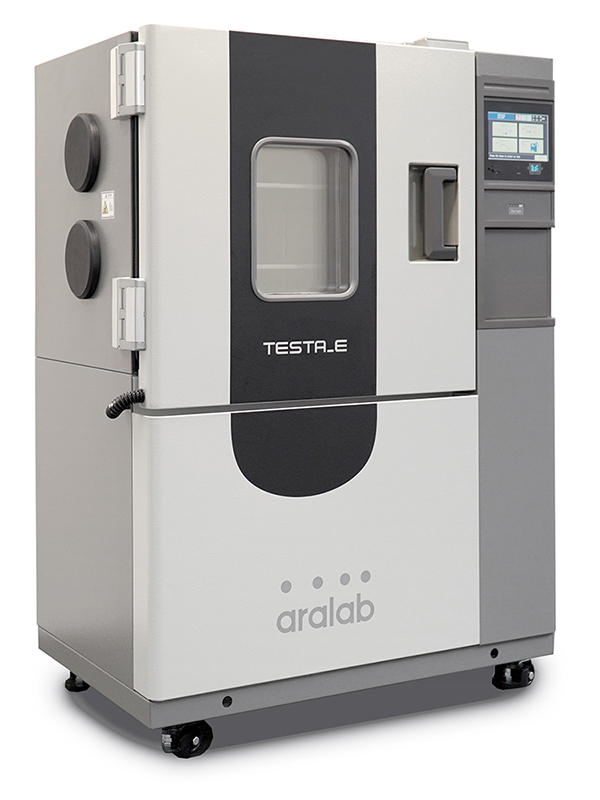

Model : TESTA_e COMPACT

견적 요청
제품코드: UN5B212

TESTA_e MINI(Bench-top Environmental and Temperature Test Chamber)

TESTA_e COMPACT TEMPERATURE TEST CHAMBERS.

“TESTA_e COMPACT는 정밀한 온도 제어와 빠른 온도 변화 속도를 갖춘 컴팩트한 환경 테스트 챔버로,
전자, 자동차, 항공우주, 소재 연구 등 다양한 산업 분야에서 활용됩니다.”
“뛰어난 내구성, 안전성, 사용 편의성까지 갖춘 다목적 테스트 솔루션입니다.”

KEY FEATURES

  • 가장 진보된 기후 제어 기술
  • 기후 조건의 균일성을 보장하기 위한 내부 공기역학 최적화
  • 자동 시작 및 정지를 포함한 간편한 테스트 프로그램 구성으로 시간을 절약
  • 내구성과 쉬운 청소를 위해 고강도 스테인리스 스틸 내부 설계
  • 높이 조절 가능하고 분리 가능한 스테인리스 스틸 선반으로 유연한 내부 구조
  • 비오염성 구조와 냉각 시스템
  • EN, IEC, DIN, ISO, NP, UNE 등 국제 표준 및 요구 사항 준수

COMMON APPLICATIONS INCLUDE:

  • ENVIRONMENTAL TESTING
  • ELECTRONICS, AUTOMOTIVE, AEROSPACE
  • BUILDING MATERIALS, MILITARY EQUIPMENT
  • MATERIALS IN GENERAL RESEARCH
  • QUALITY CONTROL
  • PRODUCTION FACILITIES
  • COMPACT 온도 테스트 챔버
  • COMPACT 온도 테스트 챔버

TESTA_e COMPACT 온도 테스트 챔버의 특징, 용도, 산업 활용 및 장점

주요 용도 및 활용 분야

● 환경 테스트: 극한 온도와 기후 조건에서 제품의 내구성 및 성능 테스트
● 전자 및 반도체 산업: 회로 기판, 배터리, 센서의 신뢰성 테스트
● 자동차 및 항공우주 산업: 부품 및 소재의 온도 내구성 검증
● 건축 자재 테스트: 건축 자재의 온도 변화에 따른 물리적 특성 평가
● 군수 및 방산 분야: 군 장비 및 장비 소재의 극한 환경 테스트
● 품질 관리 및 생산 라인: 제품 출하 전 품질 보증 테스트 수행

제품 주요 사양

● 모델별 온도 범위:-80℃ ~ +150℃(60 E80) / -40℃ ~ +150℃(60 E80)
● 외부 크기: 1,284 x 900 x 604 mm
● 내부 용량: 60L (375 x 400 x 400 mm)
● 전원: 220V 또는 380V (모델에 따라 다름)
● 소음 수준: 55 dB(A)

주요 특징

● 정밀한 온도 제어: -80℃ ~ +150℃까지의 넓은 온도 범위 제공 (모델에 따라 다름)
● 우수한 온도 균일성: ±1.5°C ~ ±2.0°C 수준의 온도 편차로 정확한 테스트 가능
● 빠른 온도 변화 속도: 가열 속도: 최대 6℃/min, 냉각 속도: 최대 2℃/min
● 내구성이 강한 소재: 내부는 고급 스테인리스 스틸(SUS304)로 제작, 청소와 유지 관리 용이
● 환경 친화적 냉각 시스템: 비오염성 냉매(R449a, R508a) 사용
● 사용자 친화적 제어 시스템: 7인치 터치스크린으로 쉽고 직관적인 조작 가능
● 저소음 설계: 작동 시 최대 55dB로 조용한 환경 유지

제품의 강점

● 소형화된 디자인: 협소한 실험실 공간에서도 효율적으로 설치 및 운용 가능
● 뛰어난 에너지 효율성: 고효율 냉각 시스템으로 전력 소비 절감
● 다양한 커스터마이징 가능: 추가 선반, 관찰 창 등 옵션으로 실험 환경 최적화
● 강력한 데이터 관리: Fitolog 소프트웨어로 실시간 데이터 모니터링 및 분석 가능
● 국제 표준 준수: EN, IEC, ISO 등 국제 규격에 부합하여 신뢰성 보장

SPECIFICATIONS

TEMPERATURE CONTROL RANGES
● ● ● COMPACT SERIES
TESTA_e COMPACT 60 E80
TEMPERATURE RANGE temperature -80℃ to +150℃
TEMPERATURE FLUCTUATION temperature ≤ 0.5℃
TEMPERATURE DEVIATION temperature ±2.0℃ (> 100℃); ±1.5℃ (≤ 100℃)
TEMPERATURE UNIFORMITY temperature 2.0℃ (100℃); 1.5℃ (≤ 100℃)
TEMPERATURE HEAT-UP RATE temperature +20℃ → +150℃ ≤ 25 min
(setting valve at +155℃, measuring point at air inlet)
TEMPERATURE PULL-DOWN RATE temperature +20℃ → -70℃ ≤ 55 min
(setting valve at -75℃, measuring point at air inlet)
TEMPERATURE CHANGE RATE temperature Heat up: ≥ 6℃/min; Pull-down: ≥ 2℃/min
PS: measuring point at air inlet, Refer to the standard IEC 60068-3-5
NOISE LEVEL noise level ≤ 55dB(A)
(1 m in front of the gate, at 1.2 m above the ground, in a free space.)
TESTA_e COMPACT 60 E40
TEMPERATURE RANGE temperature -40℃ to +150℃
TEMPERATURE FLUCTUATION temperature ≤ 0.5℃
TEMPERATURE DEVIATION temperature ± 2.0℃ (Temp. > 100℃); ± 1.5℃ (Temp. ≤ 100℃)
TEMPERATURE UNIFORMITY temperature 2.0℃ ( >100℃); 1.5℃ (≤ 100℃)
TEMPERATURE HEAT-UP RATE temperature +20℃ → +150℃ ≤ 25 min (setting valve at +155℃, measuring point at air inlet)
TEMPERATURE PULL-DOWN RATE temperature +20℃ → -40℃ ≤ 60 min (setting valve at -45℃, measuring point at air inlet)
NOISE LEVEL noise level ≤ 55dB(A)
(1 m in front of the gate, at 1.2 m above the ground, in a free space.)
● ● ● TESTA_E COMPACT 60 E40/80
EXTERNAL DIMENSIONS(HxWxD)(mm) external dimension 1,284 x 900 x 604
INTERNAL DIMENSIONS(HxWxD)(mm) internal dimension 375 x 400 x 400
INSTALLATION REQUIREMENTS
POWER SUPPLY • Testa_e Compact 60 E40: AC(380±38)V (50±0.5)Hz 3-phases four wires + protective grounding wire. Suggested capacity for power switch 16A
• Testa_e Compact 60 E80 (3Phase): AC(380±38)V (50±0.5)Hz 3-phases four wires + protective grounding wire. Suggested capacity for power switch 16A
• Testa_e Compact 60 E80 (1Phase): AC(220±22)V (50±0.5)Hz Single phase + protective grounding wire. Suggested capacity for power switch 25A
• The earth resistance of protective grounding wire is less than 4:;
• Users are required to provide air or power switches with appropriate capacity for equipment at the installation site, and the switch must be independently provided for this equipment.
POWER CAPACITY • Testa_e Compact 60 E40: 1.8kw
• Testa_e Compact 60 E80 (3Phase): 3.5kW
• Testa_e Compact 60 E80 (1Phase): 3.5kW
MAXIMUM CURRENT • Testa_e Compact 60 E40: 7A
• Testa_e Compact 60 E80 (3Phase): 7A
• Testa_e Compact 60 E80 (1Phase): 16A

EQUIPMENT DESCRIPTION

● ● ● CONSTRUCTION
INSULATION ENCLOSING STRUCTURE • Outer wall: two-sided galvanized steel sheet with plastic-sprayed surface (GWS standard color)
• Inner wall: SUS304 stainless steel plate
• Thermal insulating material for chamber body: polyurethane foam + glass wool
• Thermal insulating material for door: glass wool
AIR CONDITIONING CHANNEL • Fan, heater, evaporator, water drainage port, dry-bulb temperature transducer
TEST CHAMBER DOOR • Single hinged door with the hinge at the left side and knob on the right side
• viewing window, LED lamp
• Water sink
• Dew-prevention electric heating device on window frame
OBSERVATION WINDOW • One electric heating anti-sweat and dew-prevention viewing window
• 200mm(W) × 265mm(H)
CABLE PORT • ø100mm x1,at the left side of the chamber with soft rubber plug.
LAMP • High efficiency and long life LED light
Control Panel • Controller display, hour meter, over-temperature protection setting device, hour meter
MACHINERY ROOM • Refrigeration unit, water receiving pan, drainage port, blower fan for refrigeration, filter screen for condensers
DISTRIBUTION CONTROL CABINET • Motor, exhaust fan
• Distribution panel
• Leakage circuit breaker for general power supply
• Measuring device (ADDA)
• Input & output (I/O) board
• RS-485 interface
• RJ-45 Ethernet interface
• Sample power supply control terminal
HEATER • Nichrome strip wire heater
• Control method of heater: equivalent periodic pulse-width modulation without contact, SSR (solid-state relay)
POWER CORD HOLE AND DRAINAGE HOLE • At the back side of chamber body
STANDARD CONFIGURATION OF TEST CHAMBER

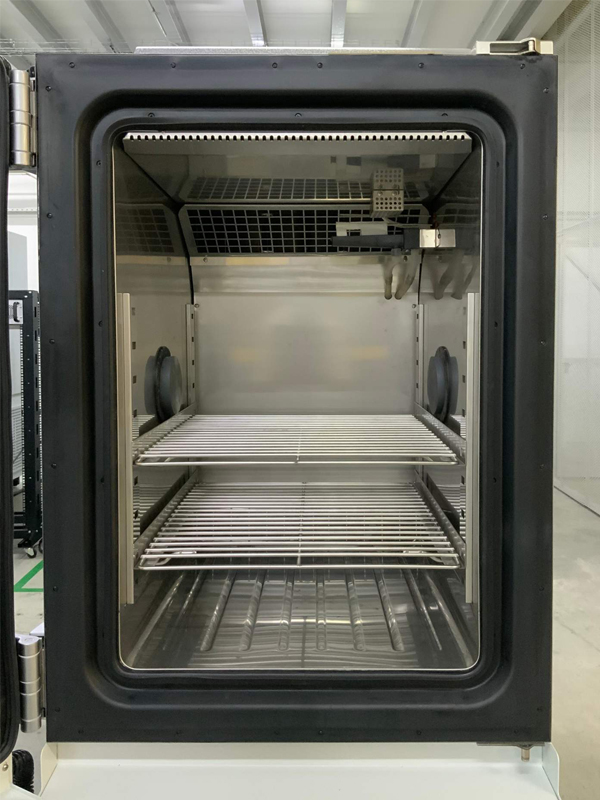

TEST SAMPLE SHELF • 2 stainless steel shelves
• Load capacity (uniformly distributed): 5 kg/layer
MOVABLE CASTERS • Load capacity (uniformly distributed): 5 kg/layer
● ● ● REFRIGERATION SYSTEM
HEAT TRANSFER • Heat transfer convection by air circulating
AIR CIRCULATION DEVICE • Centrifugal fan
AIR HEATING • Nichrome strip wire heater
• Control method of heater: equivalent periodic pulse-width modulation without contact, SSR (solid-state relay)
AIR COOLING • Testa_e Compact 60 E80: Mechanical compression cascade refrigeration(Air cooled)
• Testa_e Compact 60 E40: Mechanical compression single refrigeration (Air cooled)
REFRIGERATION COMPRESSOR • Capillary & Electronic expansion valve (stepping motor driver)
REFRIGERATING MACHINE CONTROL METHOD • Hermetically sealed low-noise rotary compressor
REFRIGERANT • Testa_e Compact 60 E80: R449a/R508a
• Testa_e Compact 60 E40: R449a
testa_e mini testa_e mini

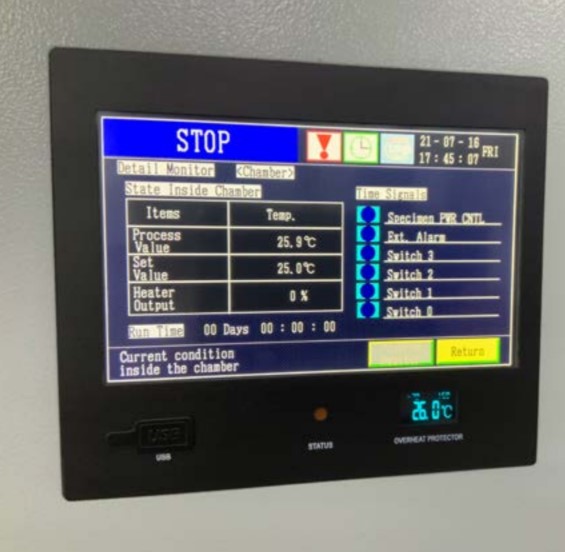

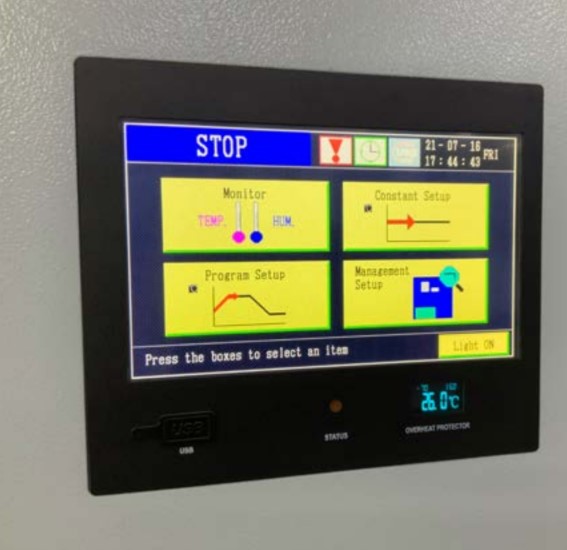

● ● ● CONTROLLER
DISPLAY • 7 inches, 800X480 dot matrix, TFT 64k color LCD display
OPERATING MODE • Program mode: fixed value mode
SETTING MODE • English menu; input via touch screen
PROGRAM CAPACITY • Editable programs
• Quantity: 20 max
• Steps: 1000 max
• Cycles: each step has a maximum of 20 cycles (each cycle step has a maximum of 99 cycles)
• Fixed: 10 programs that can be linked
SET RANGE • Temperature: adjust according to the temperature range of the equipment
(Upper limit: +5℃; Lower limit: -5℃)
SET & DISPLAY RESOLUTION • Temperature: 0.1 ℃
• Time: 0.1 min
• Humidity: (0~100) %RH
INPUT • Thermocouple
• Platinum resistance, voltage, current, etc., if the equipment needs
COMMUNICATION INTERFACE • RS-485 interface
• RJ-45 Ethernet interface (IEEE802.3i/3u/3ab, 100Mbps)
INTERFACE CONVERTOR (OPTION) • RS-232 interface: RS-485/ RS-232 convertor
• GPIB interface (IEEE 488.2): RS-485/GPIB convertor
COMMUNICATION PROTOCOL • STEN Communication protocol
CONTROL MODE • Anti-integral saturation PID
• BTC (for temperature test equipment)
CURVE RECORDING FUNCTION • RAM with battery protection can save the set values, sampling values of equipment, and the time of sampling instant. The maximum recorded time is 350 days (when sampling period is 1.5min).
AFFILIATED FUNCTION • Malfunction alarm, cause and treatment indicating function; power failure protection function;
highest and lowest temperature protection function;
• Calendar timing function (automatic startup and shutdown)
• Self-diagnosis function
