벤치탑 미니 환경 시험 챔버(CT/TT)

TESTING TESTA_e MINI

벤치탑 미니 환경 시험 챔버

TESTA_E MINI CT 30 EP30 [TEMPERATURE AND HUMIDITY CHAMBER]
Temp. Range : -30℃ ~ +150℃
Temp. Deviation : ±2.0℃(Temp. ≤ 100℃); ±3.0℃(Temp. > 100℃)
Humidity Range : 25 to 98% RH(controlled in the 20 to 85℃ range)
Heating Rate : -30℃ to +150℃; ≤ 35min
Cooling Rate : +20℃ to -25℃; ≤ 30min
TESTA_E MINI TT 30 E65 [TEMPERATURE ONLY CHAMBER)
Temp. Range : -65℃ ~ +150℃
Temp. Variation : ±1.0℃
Humidity Range : N/A
Thermal Transfer Rate : -65℃ to +150℃; ≤ 40min
Low Temp. Rate : +20℃ to -60℃; ≤ 50min

Model : TESTA_e MINI(CT/TT)

견적 요청
제품코드: UN5B211

제품코드: UN5B211

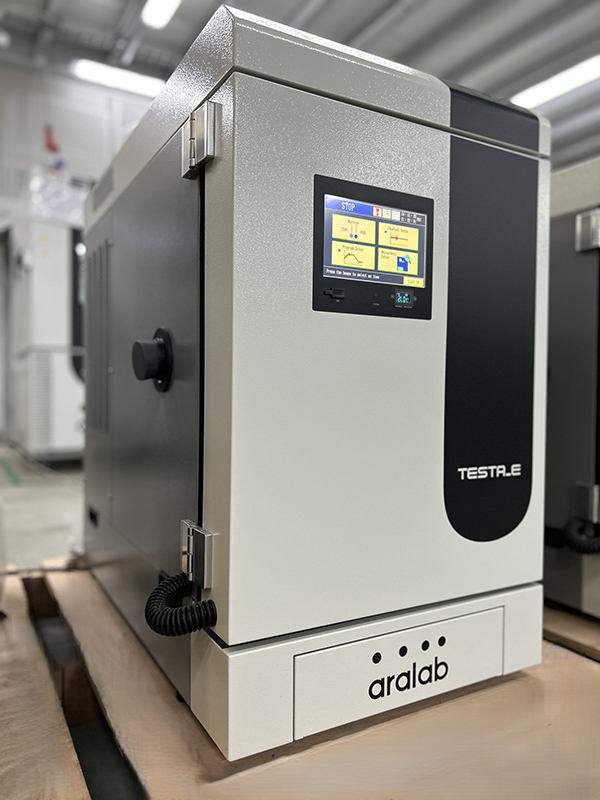

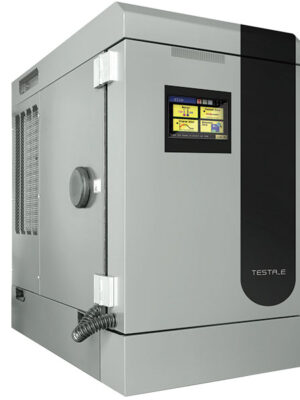

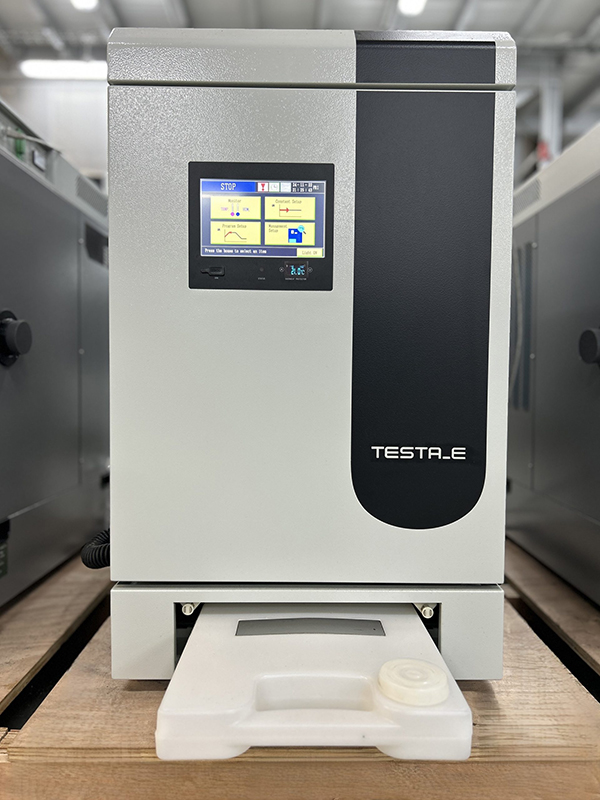

TESTA_e MINI(Bench-top Environmental and Temperature Test Chamber)

Experience precision and versatility with the TESTA_e ‘Mini’ benchtop environmental chambers.

TESTA_e ‘Mini’ 벤치탑 미니 환경 시험 챔버는 온도 및 습도의 정확한 제어를 필요로 하는 연구실을 위해 설계된 컴팩트한 테이블탑형 챔버입니다.
연구, 재료 테스트 및 품질 보증에 이상적인 TESTA_e ‘Mini’는 공간 절약형 디자인으로 중요한 실험실 공간을 절약하면서도 고급 환경 시뮬레이션 기능을 제공합니다.

TESTA_e 벤치탑 온도 및 환경 챔버(미니 환경 시험 챔버)는 컴팩트한 벤치탑 형식으로 환경 조건의 정밀하고 신뢰할 수 있는 제어를 제공합니다.
다재다능하게 설계된 TESTA_e 시리즈는 과학 연구부터 산업 제품 테스트까지 다양한 응용 분야에서 뛰어난 성능을 발휘합니다.
사용자 친화적인 인터페이스를 통해 실험 설정 및 모니터링이 간편하며, 일관되고 재현 가능한 결과를 보장합니다.

KEY FEATURES

가장 진보된 기후 제어 기술
균일한 기후 조건을 보장하는 내부 공기역학 최적화
자동으로 실행, 시작 및 종료할 수 있는 손쉽게 구성 가능한 테스트 프로그램을 통한 시간 절약
내구성이 뛰어나고 세척이 용이한 고내식성 스테인리스 스틸 내부
높이 조절 및 탈부착이 가능한 스테인리스 스틸 선반으로 유연한 내부 공간
환경을 오염시키지 않는 구조와 냉각 시스템
EN, IEC, DIN, ISO, NP, UNE와 같은 국제 표준 및 요구사항 준수

COMMON APPLICATIONS INCLUDE:

ENVIRONMENTAL TESTING
ELECTRONICS, AUTOMOTIVE, AEROSPACE
BUILDING MATERIALS, MILITARY EQUIPMENT
MATERIALS IN GENERAL RESEARCH
QUALITY CONTROL
PRODUCTION FACILITIES

TESTA_e Mini는 다양한 산업 분야에서 활용되는 미니 환경 시험 챔버입니다.

활용 분야

1.환경 시험 (Environmental Testing)
● 극한 온도 및 습도 환경 시뮬레이션을 통해 제품의 내구성 테스트.
● 다양한 산업 표준에 따른 환경 테스트 가능.

2.전자, 자동차, 항공우주 산업
● 전자부품, 회로기판, 자동차 부품, 항공기 소재의 환경 스트레스 테스트.
● 전자기기의 신뢰성 검증 및 품질 관리에 활용.

3.건축 자재 및 군사 장비 테스트
● 건축 자재의 온도 및 습도에 대한 반응 테스트.
● 군사 장비의 혹독한 환경에서의 성능 검증.

4.품질 관리 및 생산 시설
● 제품의 품질을 유지하기 위한 반복적인 환경 스트레스 테스트.
● 생산 과정에서의 제품 검사 및 검증에 활용.

기술 사양

TESTA_e Mini CT 30 EP30 (온도/습도 챔버)
● 온도 범위: -30°C ~ +150°C
● 습도 범위: 25% ~ 98% RH
● 전력 소비: 2.3 kW
● 외부 크기: 805 x 480 x 850 mm
● 내부 크기: 400 x 300 x 250 mm
TESTA_e Mini TT 30 E65 (온도 전용 챔버)
● 온도 범위: -65°C ~ +150°C
● 습도 기능 없음
● 더 넓은 온도 범위로 극한 환경 테스트에 적합

주요 특징 및 장점

정밀한 온도 및 습도 제어
● 온도 범위: -65°C ~ +150°C
● 습도 범위: 25% ~ 98% RH (모델에 따라 다름)
● 온도 변동성 ±1°C, 편차 ±2~3°C로 매우 안정적

고급 PID 제어 시스템
● Anti-integral saturation PID 제어 방식으로 온도 및 습도의 정밀 제어 가능.
● 자동 온도/습도 보정 및 과열 방지 기능 탑재.

뛰어난 내구성 및 사용자 편의성
● 내부는 고강도 스테인리스 스틸(SUS 304)로 제작되어 내구성이 높고 청소가 용이함.
● 선반 높이 조절 가능으로 다양한 크기의 샘플 수용 가능.

빠른 온도 변화 속도
● 온도 상승 속도: -30°C → +150°C까지 35분 이내
● 온도 하강 속도: +20°C → -60°C까지 50분 이내로 효율적인 테스트 가능

데이터 기록 및 원격 모니터링
● 7인치 터치 스크린 디스플레이로 직관적인 제어 가능
● RS-485 및 RJ-45 인터페이스 지원으로 원격 모니터링 및 데이터 수집 가능
● FitoLog 소프트웨어를 통해 실시간 데이터 기록 및 분석 가능

환경 친화적 설계
● 무공해 냉각 시스템 및 비오염 구조로 환경에 미치는 영향 최소화
● 국제 표준(EN, IEC, DIN, ISO 등) 준수

제품의 경쟁력 포인트

● 소형이지만 고성능: 벤치탑 크기임에도 대형 챔버 못지 않는 성능을 제공하는 미니 환경 시험 챔버
● 다양한 산업 적용성: R&D, 품질 관리, 생산 테스트 등 광범위한 활용 가능
● 사용자 친화적 인터페이스: 직관적인 터치스크린과 간편한 소프트웨어 통합
● 효율적인 에너지 관리: 빠른 온도 변화에도 에너지 효율성 유지

EQUIPMENT DESCRIPTION

● ● ● CONSTRUCTION

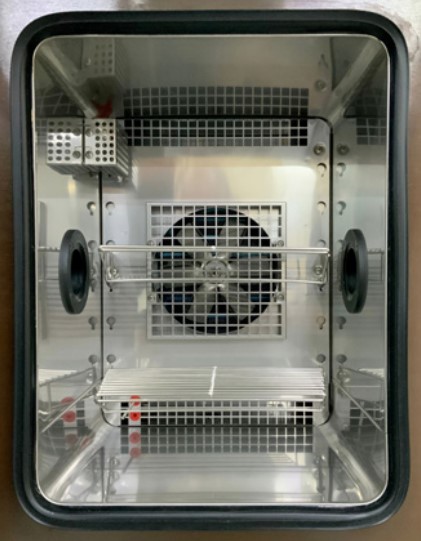

INSULATION ENCLOSING STRUCTURE	• Outer wall: two-sided galvanized steel sheet with plastic-sprayed surface • Inner wall: SUS304 para AISI 304 • Thermal insulating material for chamber body: polyurethane foam + glass wool • Thermal insulating material for door: glass wool

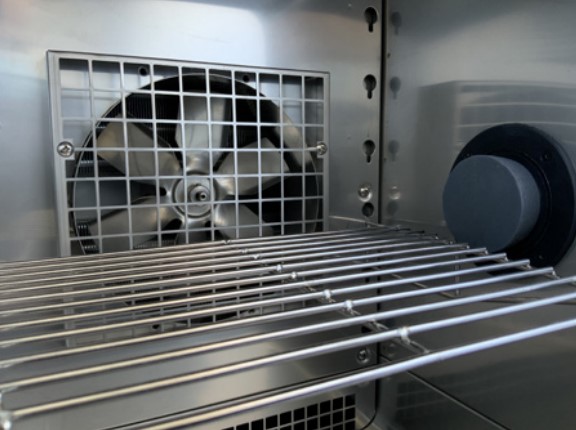

AIR CONDITIONING CHANNEL	• Axial fan • Evaporator (dehumidifier), humidifier • Overheat protector • Water supply and drainage port dry boil protector • Heater • Dry-bulb temperature transducer • Wet-bulb temperature transducer, wet-bulb sink

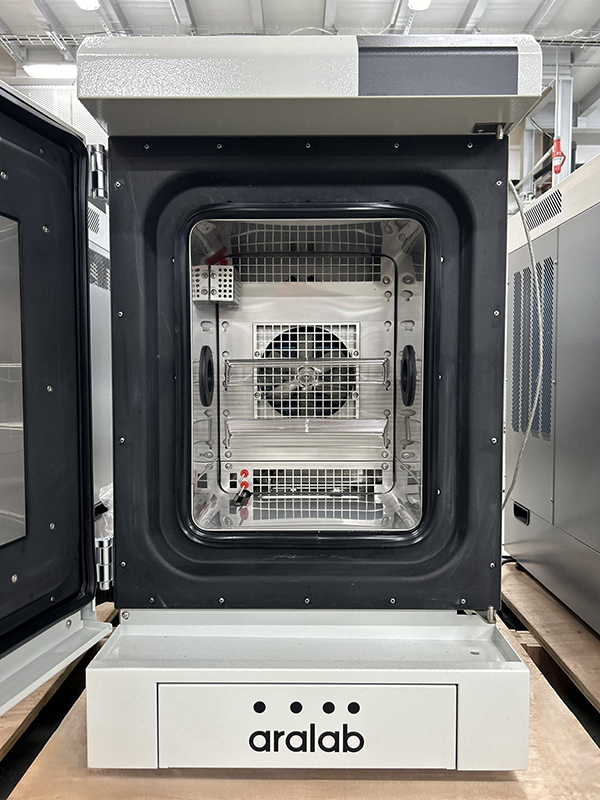

DOOR	• Single hinged door with the hinge at the left side and knob on the right side • Dew-prevention device on window frame or door frame.
CABLE PORT	• Oblong cable port: Ø50mm x 2, each at the left and right side of the chamber.
Control Panel	• Controller display, Operation button, over-temperature protection setting device, USB interface
MACHINERY ROOM	• Refrigeration unit, water pan, drainage hole, condenser fan • Motor for adjusting channel

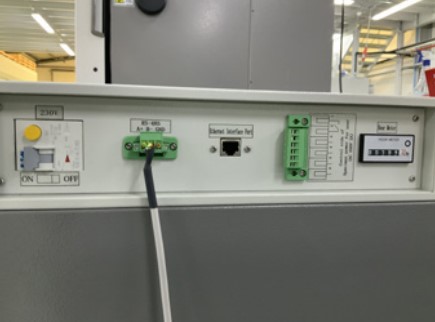

DISTRIBUTION CONTROL CABINET	• Leakage circuit breaker for general power supply • Distribution panel • Measuring device (ADDA) • Input & output (I/O) board • Power-off protection device for distribution panel • Hour meter • RS-485 interface • RJ-45 Ethernet interface • Sample power supply control terminal

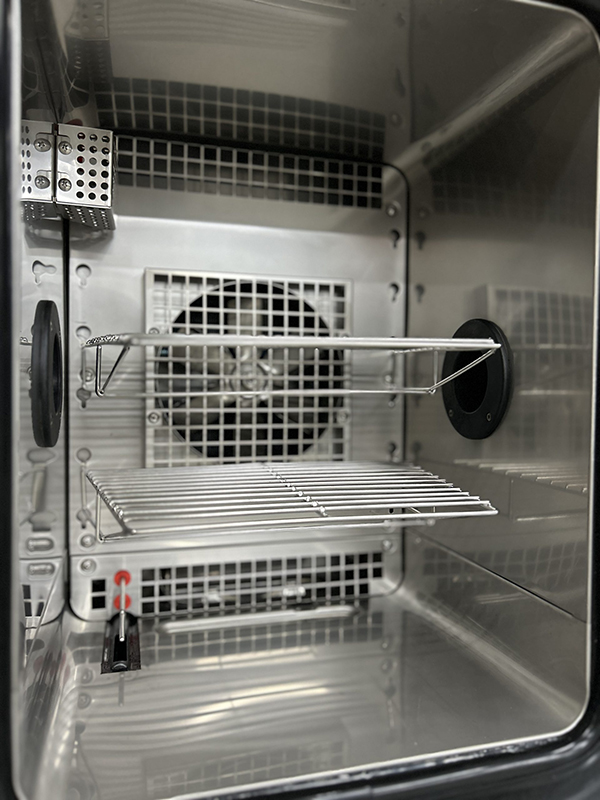

SAMPLE SHELF & BRACKET	• Test sample shelf: 2 stainless steel shelves, load capacity (uniformly distributed): 1kg for each.

● ● ● REFRIGERATION SYSTEM

WORKING MODE	• Mechanical single refrigeration system (Air cooled)
REFRIGERATION COMPRESSOR	• Hermetically sealed low-noise piston compressor
CONDENSER	• Finned plate heat exchanger
EVAPORATOR	• Finned plate heat exchanger (Dehumidifer)
THROTTLING DEVICE	• Capillary & Electronic expansion valve (stepping motor driver)
REFRIGERATING MACHINE CONTROL METHOD	• The control system will automatically adjust the working condition of refrigeration machine in accordance with test conditions. • refrigeration system Compressor return air cooling circuit • Evaporative pressure adjustable valve
REFRIGERANT	• Testa_e Mini TT30 E65: R449A + R23 • Testa_e Mini CT30 EP30: R449A

● ● ● HUMIDIFYING SYSTEM (MODEL TESTA_E MINI CT30 EP30)

HUMIDIFIER	• Basin humidifying and heating • Stainless steel armored heater • Control method of heater: equivalent periodic pulse-width modulation without contact, SSR (solid-state relay) • Water level control device • Dry boil protector for heater
Water supply method	• Lifted by water pump

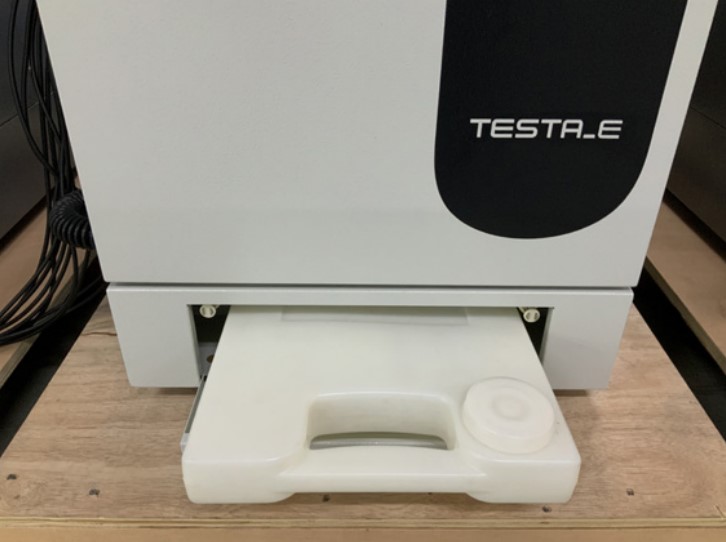

Position of water supply device	• Drawer type water tank on the front side
WATER TANK VOLUME	• 5L
WATER QUALITY	• Resistivity ≥ 500 Ωm

● ● ● CONTROLLER

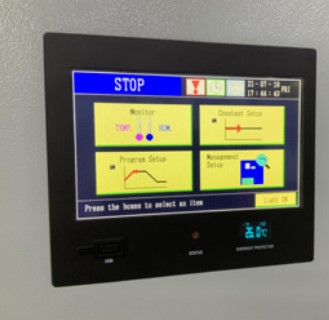

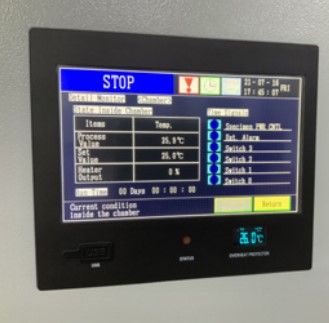

DISPLAY	• 7 inches, 800X480 dot matrix, TFT 64k color LCD display
OPERATING MODE	• Program mode: fixed value mode
SETTING MODE	• English menu; input via touch screen
PROGRAM CAPACITY	• Editable programs • Quantity: 20 max • Steps: 1000 max • Cycles: each step has a maximum of 20 cycles (each cycle step has a maximum of 99 cycles) • Fixed: 10 programs that can be linked
SET RANGE	• Temperature: adjust according to the temperature range of the equipment (Upper limit: +5℃; Lower limit: -5 ℃) • Humidity: (0~100) %RH
SET &DISPLAY RESOLUTION	• Temperature: 0.1 ℃ • Time: 0.1 min • Humidity: (0~100) %RH
INPUT	• Thermocouple • Platinum resistance, voltage, current, etc., if the equipment needs
COMMUNICATION INTERFACE	• RS-485 interface • RJ-45 Ethernet interface (IEEE802.3i/3u/3ab, 100Mbps)
INTERFACE CONVERTOR (OPTION)	• RS-232 interface: RS-485/ RS-232 convertor • GPIB interface (IEEE 488.2): RS-485/GPIB convertor
COMMUNICATION PROTOCOL	• STEN Communication protocol
CONTROL MODE	• Anti-integral saturation PID • BTC (for temperature test equipment) • BTHC (for temperature and humidity test equipment)
CURVE RECORDING FUNCTION	• RAM with battery protection can save the set values, sampling values of equipment, and the time of sampling instant. The maximum recorded time is 350 days (when sampling period is 1.5min). • The test curve data recorded by controller is: • 2 channel temperature: set temperature and measured temperature • 2 channel humidity: set humidity and measured humidity.
AFFILIATED FUNCTION	• Malfunction alarm, cause and treatment indicating function; power failure protection function; highest and lowest temperature protection function; • Calendar timing function (automatic startup and shutdown) • Self-diagnosis function

SPECIFICATIONS

TEMPERATURE AND HUMIDITY CONTROL RANGES

● ● ● MINI SERIES HIGH-LOW (HUMIDITY) CHAMBER

TESTA_E MINI CT 30 EP30
TEMPERATURE RANGE		-30℃ to +150℃
TEMPERATURE FLUCTUATION		± 1℃
TEMPERATURE DEVIATION		± 2.0℃ (Temp. ≤ 100℃); ± 3.0℃ (Temp. > 100℃)
HUMIDITY RANGE		(25 to 98)% RH (20 to 85) ℃
HUMIDITY DEVIATION		± 3.0% RH (> 75% RH); ± 5.0% RH (< 75% RH)
TEMPERATURE HEAT-UP RATE		-30℃ to +150℃; ≤ 35min
TEMPERATURE PULL-DOWN RATE		+20℃ to -25℃; ≤ 30min
TESTA_E MINI TT 30 E65
TEMPERATURE RANGE		-65℃ to +150℃
TEMPERATURE FLUCTUATION		±1℃
TEMPERATURE DEVIATION		± 2.0℃ (Temp. ≤ 100℃); ± 3.0℃ (Temp. > 100℃)
HUMIDITY RANGE		-
HUMIDITY DEVIATION		-
TEMPERATURE HEAT-UP RATE		-65℃ to +150℃; ≤ 40min
TEMPERATURE PULL-DOWN RATE		+20℃ to -60℃; ≤ 50min

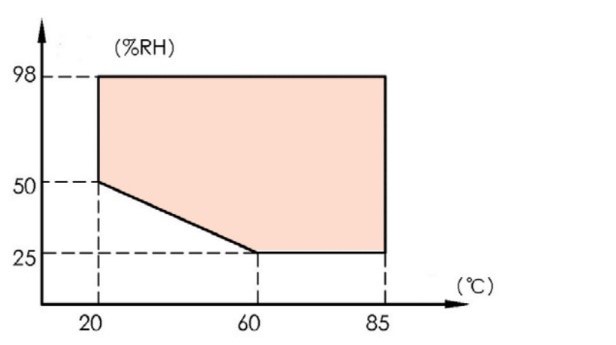

TEMPERATURE AND HUMIDITY CHART OF TESTA_E MINI CT 30 EP30

EXTERNAL DIMENSIONS(HxWxD)(mm)		805 x 480 x 850
INTERNAL DIMENSIONS(HxWxD)(mm)		400 x 300 x 250

INSTALLATION REQUIREMENTS

POWER SUPPLY	• AC220V/50Hz single-phase + protective grounding wire • AC(220±22)V • (50±0.5)Hz • The earth resistance of protective grounding wire is less than 4 • Users are required to provide air or power switches with appropriate capacity for equipment at the installation
POWER SUPPLY CAPACITY	• 2.3kW
MAXIMUM CURRENT	• 12 A
WATER FOR HUMIDITY GENERATOR (TESTA_E MINI CT 30 EP30 MODEL ONLY)	• Flow rate: ≥ 200kg/h • Water pressure: 0.1MPa ~ 0.25Mpa • The water filter system is provided with a pair of DN15 screwed joints.
