워크인 환경 내구성 시험 챔버

Temp. Range : -60/-40℃ ~  +150℃
Temp. Fluctuation(℃) : ±1.0℃
Temp. Uniformity in space(℃) :  ±1.0℃
Humidity Range : 10% ~ 95% HR
Humidity Fluctuation(℃) : ±2%
Humidity Uniformity in space(℃) :  ±2%
TESTA TT : TEMPERATURE TESTING (Temperature only)
TESTA CT : CLIMATIC TESTING (Temperature and Humidity)

Model : TESTA CT 8,000/ CT 12,000

견적 요청
제품코드: UN5B225

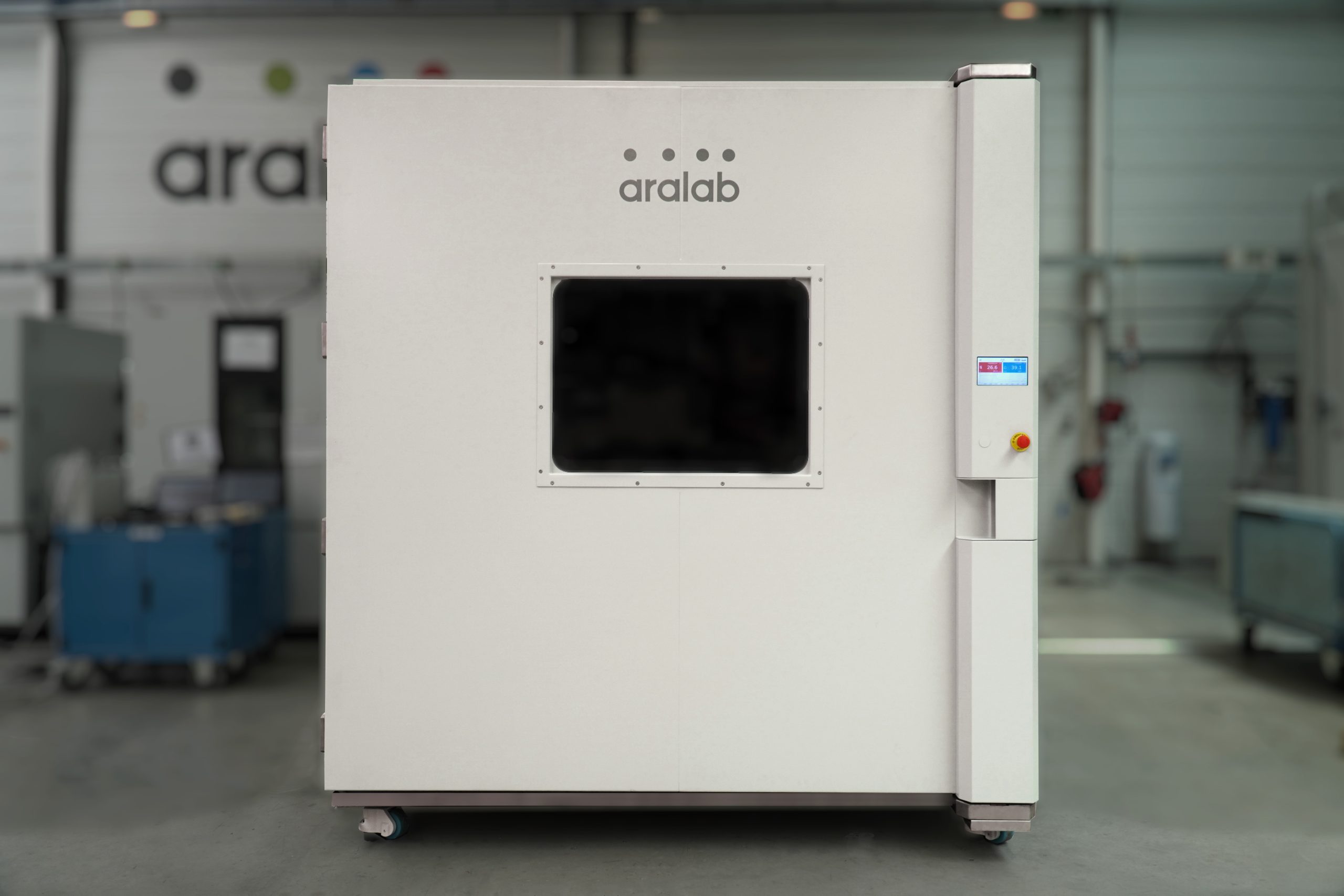

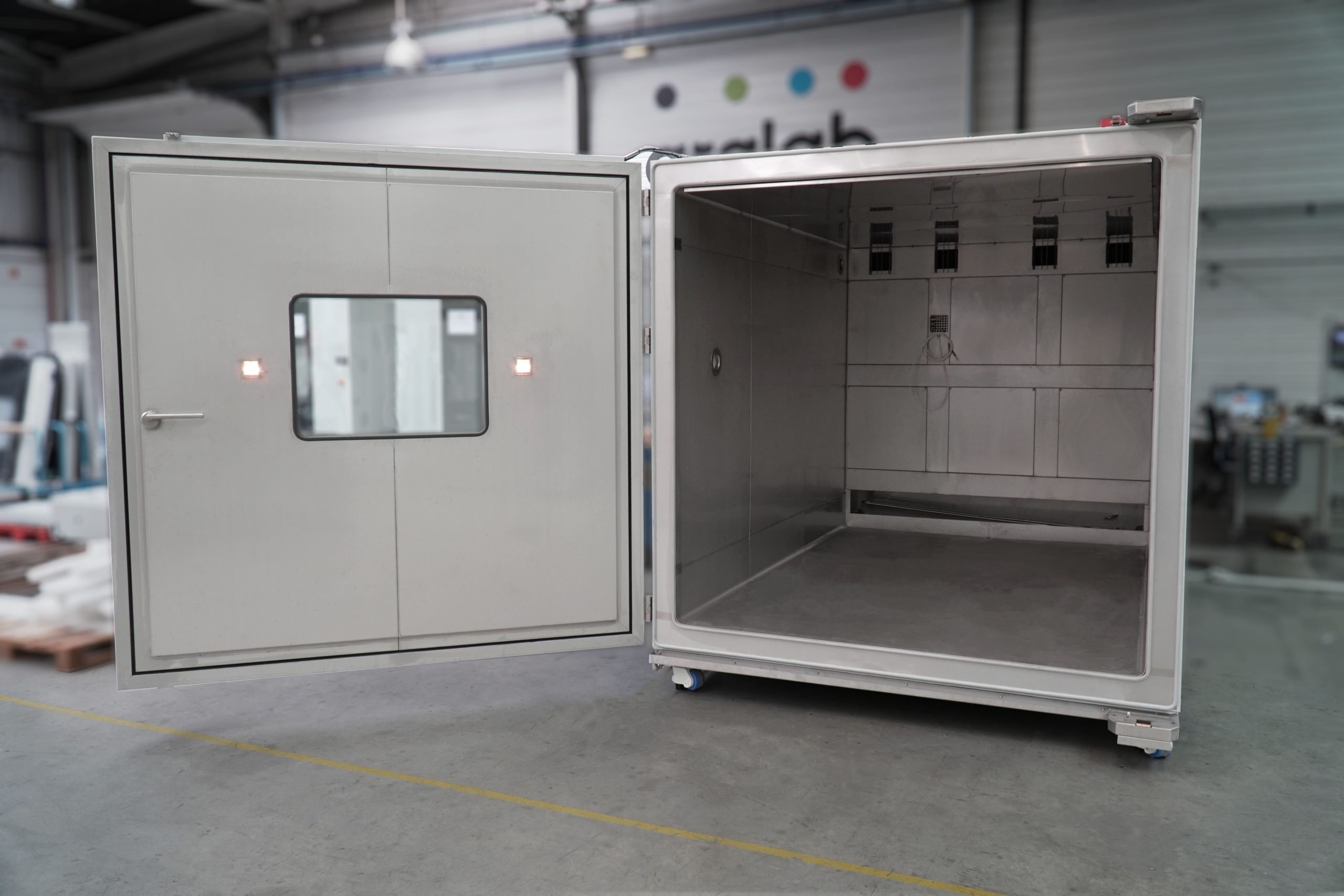

TESTA WALK-IN CLIMATIC TEST CHAMBERS

TESTA Walk-in temperature and humidity testing chambers offer highly precise and reproducible conditions for climatic and temperature testing in many
industries.

TESTA 워크인 환경 내구성 시험 챔버(온도·습도 시험 챔버)는 다양한 산업 분야에서 기후와 온도 조건을 정밀하고 재현성 있게 구현할 수 있는 장비입니다.
이 챔버는 환경 시험을 비롯하여 전자, 자동차, 항공우주 산업에서의 부품 및 시스템 평가에 폭넓게 활용되며, 건축 자재 및 군수 분야에서도 제품의 성능을 검증하는 데 사용됩니다.
또한 일반적인 장비와 소재 시험, 연구 기관의 실험, 제조 공정에서의 품질 관리, 생산 현장에서의 검증 과정 등에도 효과적으로 적용할 수 있습니다.

KEY FEATURES

  • 기후 제어 분야에서 가장 앞선 기술 적용
  • 기류 최적화를 통한 챔버 내부 조건의 균일성 확보
  • 자동으로 실행·시작·정지가 가능한 손쉬운 프로그램 설정 기능으로 시간 절약
  • 내구성이 뛰어나고 세척이 용이한 고내식 스테인리스강 내부 구조
  • 까다로운 시험 규격과 고객 요구 사항까지 충족 가능
  • 무공해 구조 및 냉각 시스템 적용
  • EN, IEC, DIN, ISO, NP, UNE 등 국제 표준 및 규격 준수

COMMON APPLICATIONS INCLUDE:

  • ENVIRONMENTAL TESTING
  • ELECTRONICS, AUTOMOTIVE, AEROSPACE
  • BUILDING MATERIALS, MILITARY EQUIPMENT, MATERIALS IN GENERAL
  • RESEARCH & DEVELOPMENT
  • QUALITY CONTROL
  • PRODUCTION FACILITIES
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버
  • 워크인 환경 내구성 시험 챔버

TESTA WALK-IN CLIMATIC CHAMBERS 제품의 특징, 용도, 산업 활용 및 장점

Aralab의 TESTA 시리즈는 온도(Temperature) 및 환경(Climatic) 내구성 시험 챔버로, 다양한 산업의 제품이 극한 환경에서 어떻게 반응하는지 평가하기 위해 설계되었습니다.
소개된 모델은 표준 모델로 TESTA CT 8,000과 TESTA CT 12,000 이 있지만, 워크인 환경 내구성 시험 챔버는 고객의 특정 애플리케이션 요구사항을 충족하기 위한 맞춤형(tailor-made) 솔루션을 제공하며, 워크인 테스트 챔버부터 차량 크기의 테스트 룸까지 광범위한 테스트 공간을 위해 챔버와 룸을 설게하고 제작할 수 있습니다.

모델 라인업 구분

● TESTA CT 8,000 / TESTA CT 12,000
● TT: 온도 테스트 전용,   CT: 온도 + 습도 테스트 가능
● 용량별 : 8000 | 12000
● 온도 범위 :  40(-40℃) | 60(-60℃) ~ 150℃
● 습도 센서 : EP(Psychrometric) | EC(Capacitive) | ECP(Both)

주요 활용 산업 및 용도

● 전자 산업: 회로 보드, 센서, 반도체의 내열성 및 내한성 테스트
● 자동차 및 항공우주: 차량 부품, 배터리, 소재의 극한 온도 테스트
● 건축 자재: 온도 변화에 따른 자재의 내구성 평가
● 군사 장비: 극한 환경에서의 장비 성능 검증
● 연구개발 (R&D): 새로운 제품 개발 과정에서 환경 스트레스 테스트
● 품질 관리 (QC): 제조 과정 중 제품의 신뢰성 확보

공통 액세서리

● FitoLog and FitoLogView Software pack
● 결로 방지 구조의 관찰창
● 가습 시스템의 물에서 미네랄(석회질 등)을 제거하는 장치(Water demineralizer)
● 가습용수의 전도도 측정 감시 장치(Water conductivity monitor)
● Additional entry side-ports
● Calibration certificates from accredited external laboratory
● Heating / Cooling temperature change rate speeds(가열 및 냉각 속도 변경 옵션)

핵심 특징 및 장점

정밀한 환경 제어
● 높은 정밀도와 재현성을 갖춘 온도 및 습도 테스트 조건을 제공
● 고급기후제어 기술과 내부 공기역학적 최적화를 통해 기후조건의 높은 균일성과 안정성을 보장
● TESTA TT 모델은 온도 제어만 가능하며, TESTA CT 모델은 온도와 습도 제어가 모두 가능

광범위한 온도 및 습도 범위
● 온도 범위: TESTA TT E40 모델은 -40°C ~ +150ºC, E60 모델은 -60°C ~ +150°C를 제공
● 습도 범위 10% ~ 95% (CT 모델 한정)
● 온도 균일성 ±0.1°C ~ ±1.0°C로 탁월한 정확성 제공

내구성 및 친환경성
● 고내구성 스테인리스 스틸 내부로 최대의 내구성과 쉬운 청소가 가능
● 냉각 시스템은 CFC를 사용하지 않는 스크롤 압축기 그룹을 사용
● -60°C 모델은 수랭식 응축기가 기본으로 제공
● 문은 이중 실리콘 조인트와 결로 방지 가열 프레임, 비상 시 내부에서 열 수 있는 자동 전자 잠금장치를 갖추고 있습니다

고급 제어 및 소프트웨어

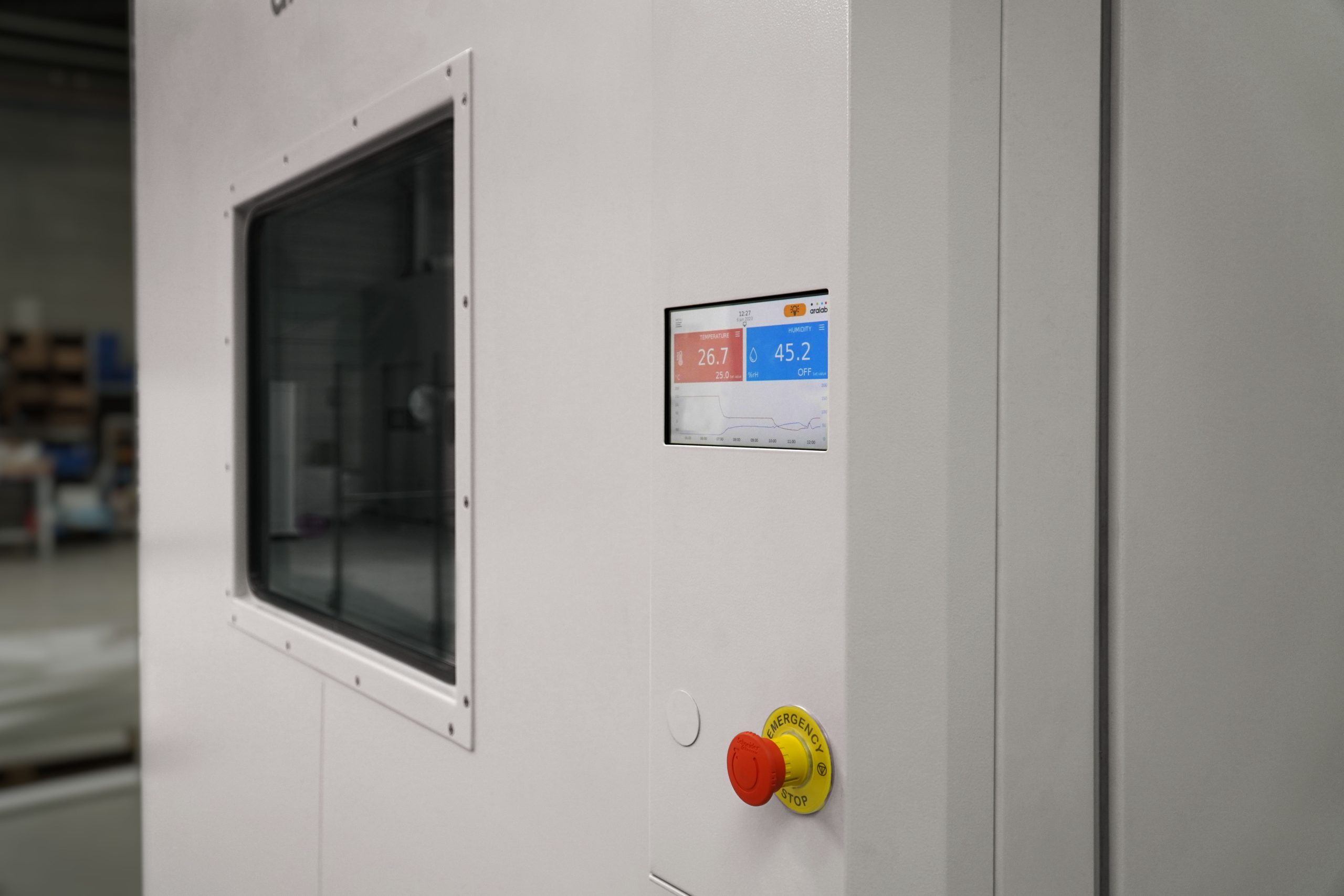

● ClimaPlus HMI 컨트롤러: Aralab 전용으로 개발된 프로그래밍 가능한 PLC 컨트롤러를 탑재
● 컬러터치스크린 디스플레이를 통해 0.1°C 온도 및 0.1% 상대습도 해상도로 고성능제어가 가능
● FitoLog 소프트웨어 팩: FitoLog, FitoLogView, FitoProgram 세 가지 애플리케이션으로 구성

국제 표준 준수 및 품질 인증
● EN, IEC, DIN, ISO, NP, UNE 등 국제 표준 및 요구사항을 준수
● ISO 9001(품질 경영 시스템) 및 ISO 14001(환경 경영 시스템) 인증

맞춤형 솔루션
● 고객의 특정 요구사항을 충족하기 위해 맞춤형(tailor-made) 크기 및 성능 조절이 가능
● 워크인 챔버부터 차량 크기의 테스트 룸까지 설계 및 제작 가능

EQUIPMENT DESCRIPTION

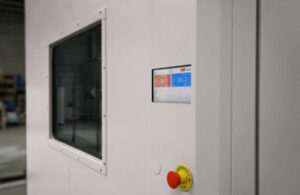

TEMPERATURE

워크인 환경 내구성 시험 챔버

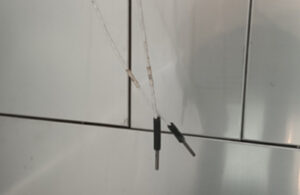

온도 센서

  • PT 100 Class A 센서 1개: 공기 처리 통로에 위치
  • PT 100 Class A 이동식 센서 1개: 챔버 내부에서 자유롭게 배치 가능

가열 시스템

  • 공기 처리 통로에 위치한 스테인리스 스틸 전기 히터를 통해 내부 공기를 효과적으로 가열
  • 내구성이 높고 청결 유지가 용이

냉각 시스템

  • 저소음, 고효율, 강제 환기 방식으로 운전.
  • 오존층 파괴물질인 CFC(프레온가스)는 사용하지 않음.
  • -60℃ 모델의 경우, 표준으로 수냉식 응축기(water-cooled condenser)를 사용
  • 선택 옵션으로 공랭식 응축기(air condenser)도 적용할 수 있음.

열 안전 장치

  • 고온/저온 안전 온도계(Safety thermostats)
     - 설정 범위를 벗어나면 가열 시스템을 자동으로 정지시켜 챔버와 시편을 보호
  • 경보 시스템(High / Low temperature alarms)
    • - 컨트롤러에 고온/저온 경보가 프로그램되어 있으며, 음소거 기능
    - 단, 이 기능은 챔버 운전을 멈추지는 않고, 발생 사실을 기록하고 사용자에게 청각적 알람을 제공하는 역할을 합니다.

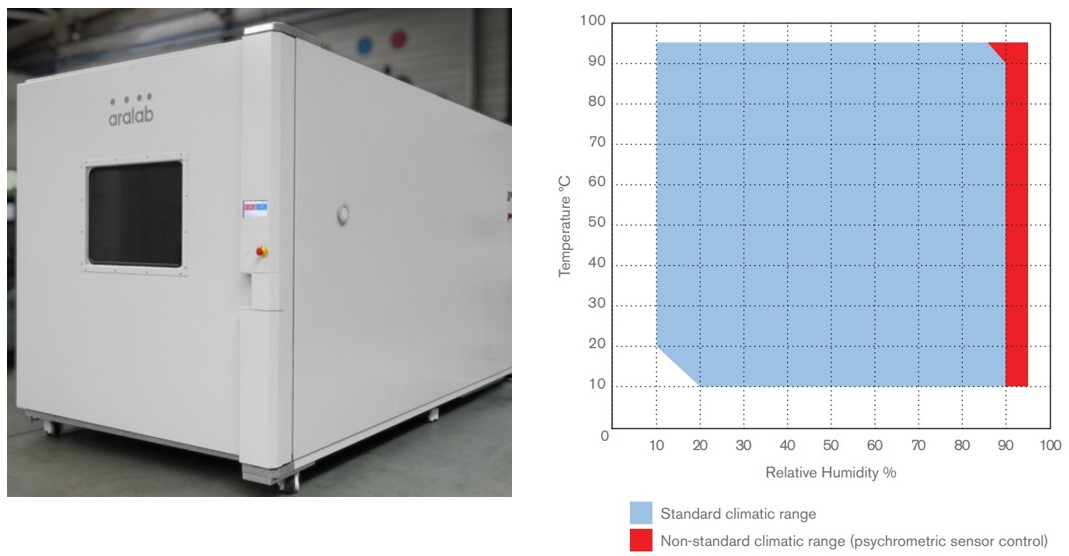

temp-hum-graph2

HUMIDITY (TESTA CT CHAMBERS)

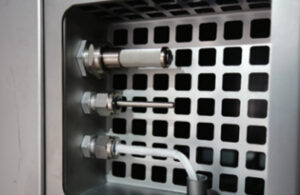

HUMIDITY SENSORS (습도 센서)

  • Aralab은 습도를 측정하고 제어하기 위해 여러 가지 센서 기술을 제공합니다.
    - Psychometric (건습구식 센서) → 전통적인 건습구 방식, 건전구·습전구 온도 차이로 습도를 계산.
    - Capacitive (정전용량식 센서) → 습도 변화에 따라 센서 소자의 전기적 용량(capacitance)이 변하는 원리를 이용.
    - 둘 다 병행 사용도 가능
  • 고객의 필요에 따라 적절한 센서를 선택해야 하며, 구체적인 적용은 Aralab 기술지원팀에 문의

HUMIDITY / DRYING (가습 및 제습 방식)

  • 가습(Humidity)
    - Thermostatic bath(항온수조)와 dew point control(이슬점 제어)을 이용하여 습도를 조절합니다.
    - 일정한 온도의 수조에서 발생하는 수증기로 습도를 안정적으로 공급.
  • 제습(Drying)
    - 마찬가지로 항온수조 + 이슬점 제어 방식을 활용.

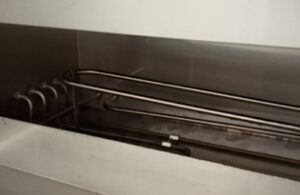

    - 여기에 추가로 dry coil(냉각 코일)을 사용하여 챔버 내 습도를 낮추는 방식.
    - 이로 인해 정밀하고 안정적인 습도 제어가 가능.

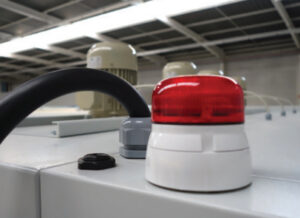

SECURITY

  • 보안(안전) 기능
    - 급수 장애 발생 시 자동 정지 기능 (컨트롤러에 상태 표시)
    - 고온 / 저온 알람
    - 고습 / 저습 알람

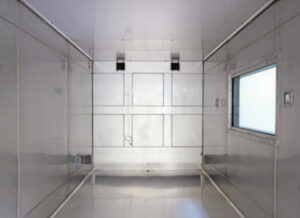

CONSTRUCTION

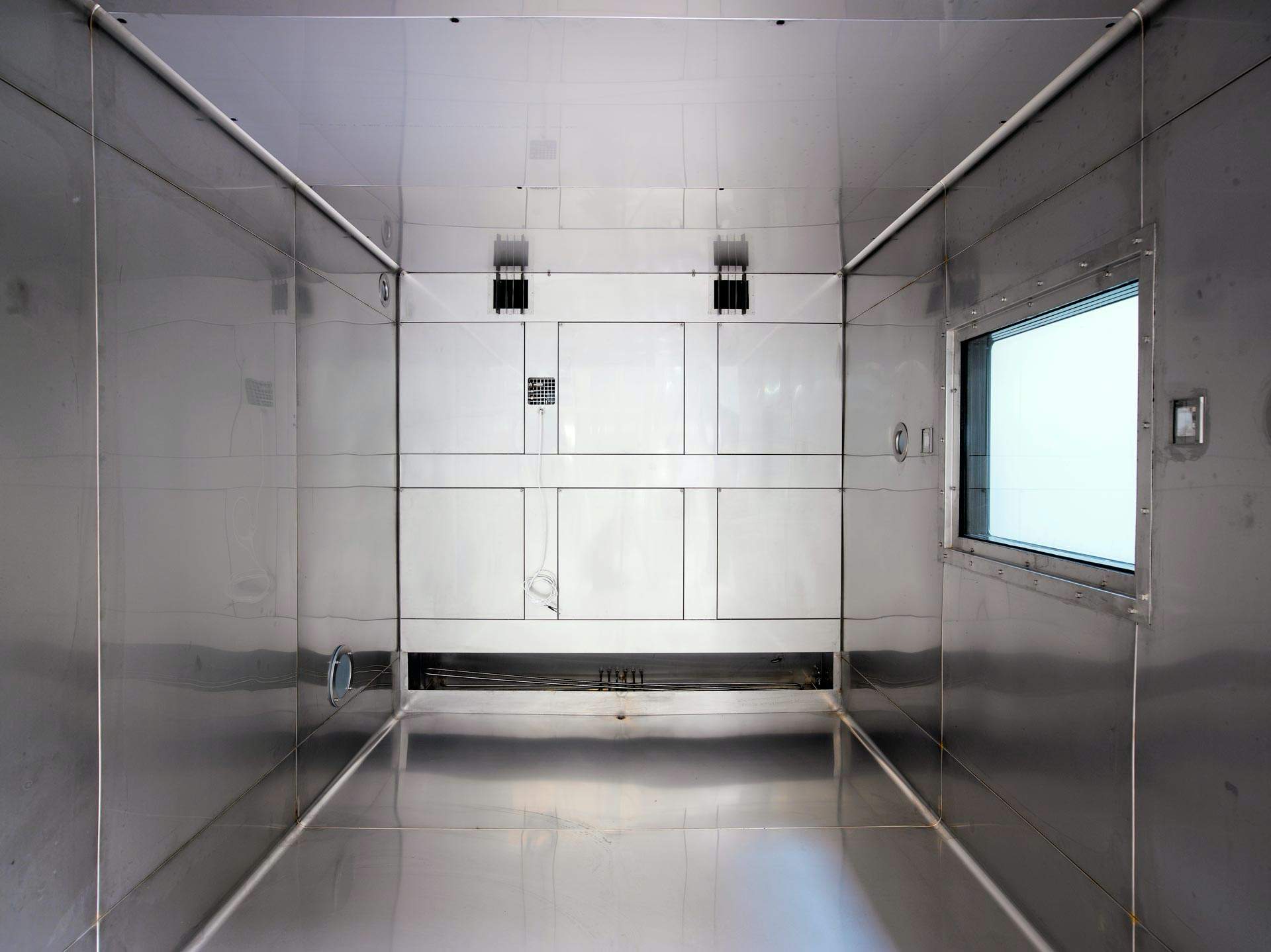

  • 내부 : AISI 304 스테인리스 스틸로 기밀 용접 처리된 증기 차단 구조
  • 외부 : 아연 도금 연강 + 에폭시 코팅 마감 (색상 RAL 7035)
  • 단열재 : 암면(Rock Wool) 사용
  • 내부조명 : 12V 할로겐 램프 (옵션 창(Window) 장착 시만 제공)

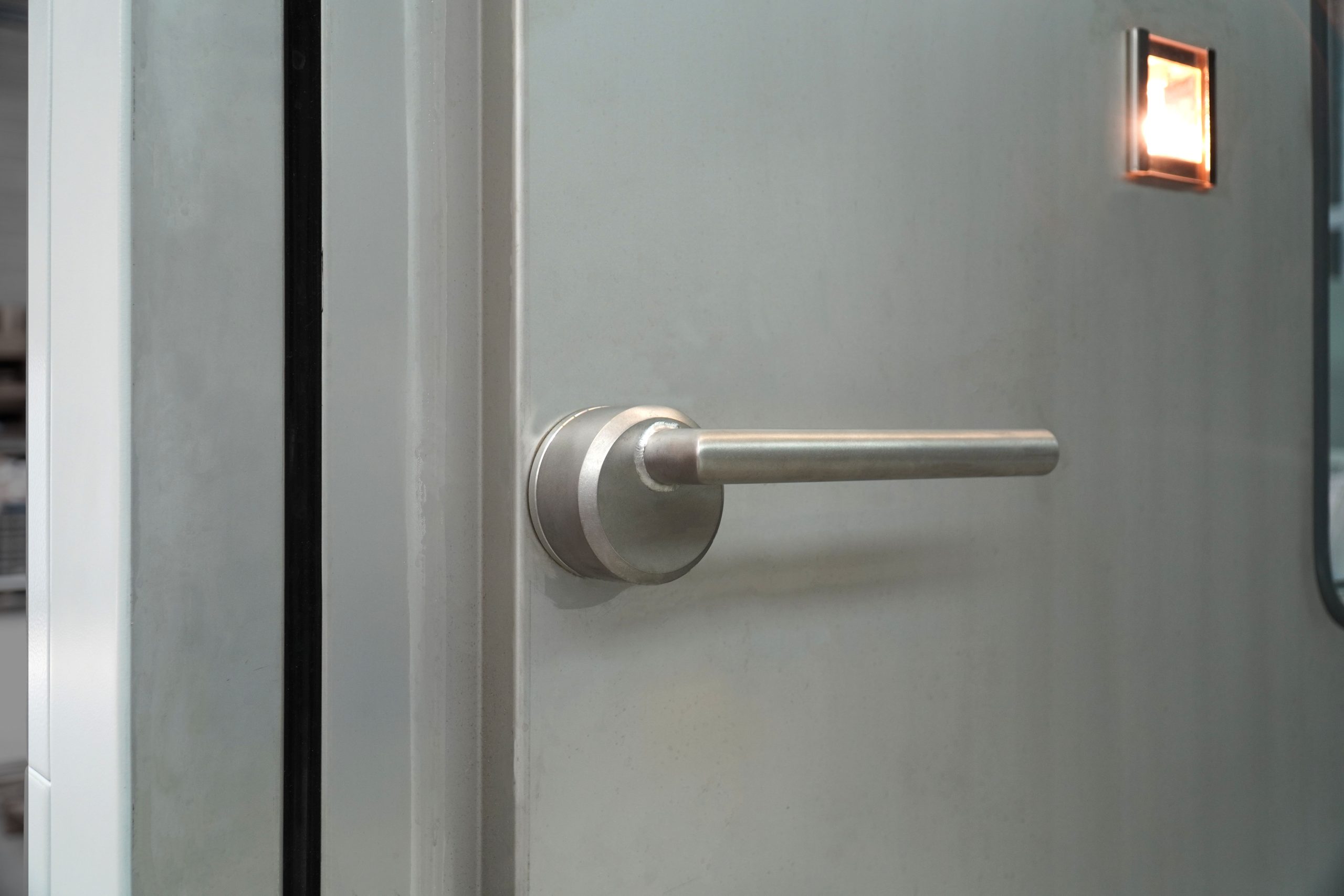

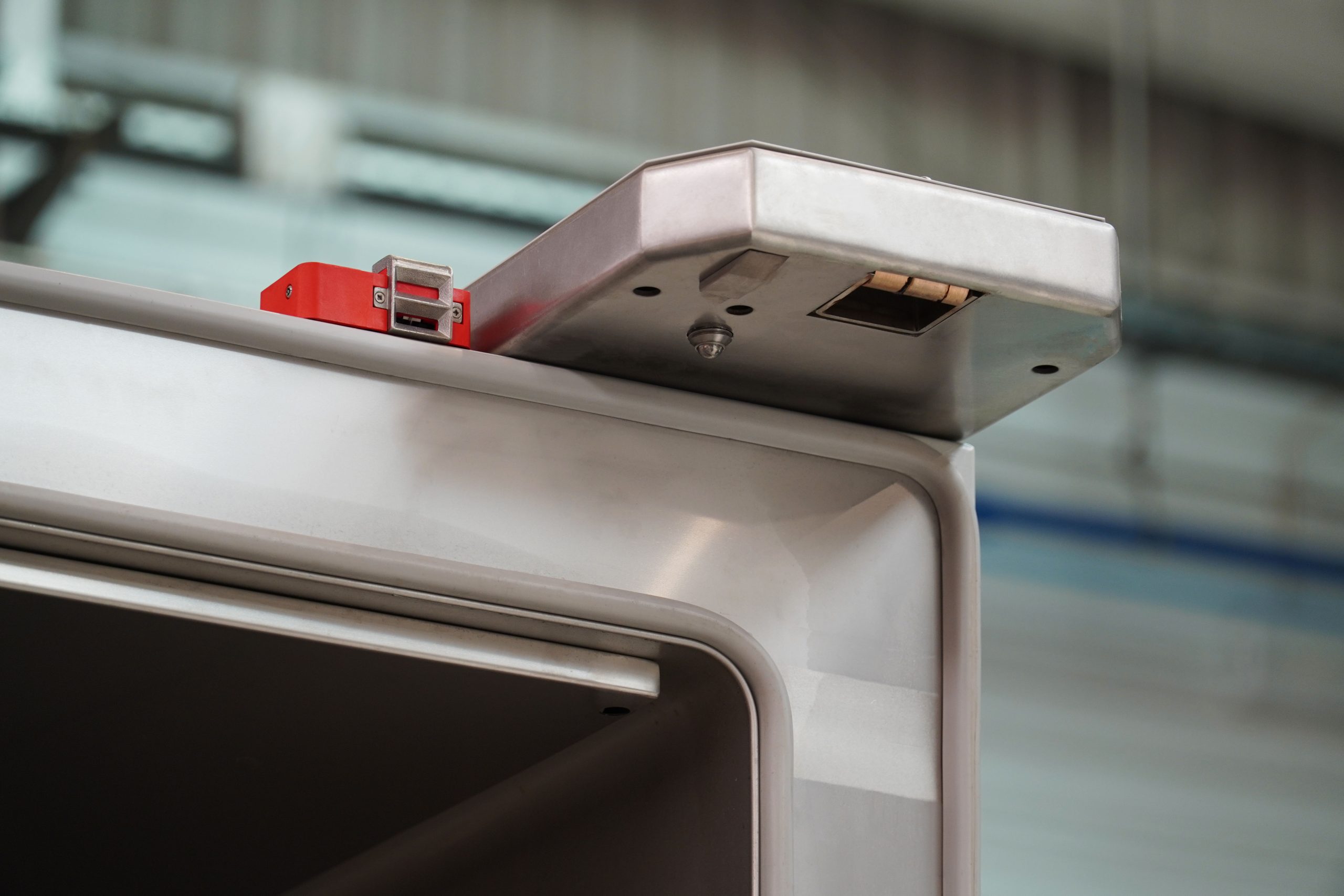

  • 문 : 이중 실리콘 조인트 및 결로 방지 가열 프레임, 내부에서 열 수 있는 긴급 개방 장치 포함 자동 전자 잠금장치

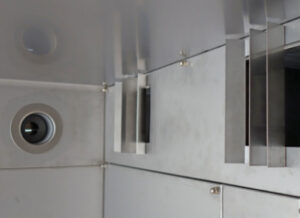

REFRIGERATION

  • Air Flow (공기 흐름): 챔버 뒷벽 또는 상단에 설치된 2개의 송풍기를 통해 강제적으로 공기를 순환
  • 외Air Renovation (공기 정화): 측면 포트를 통해 이루어지며, 압력 보상 역할도 합니다.
  • Water Cooled (수냉식)
  • -20, -40 Air Cooled as option (옵션: -20, -40 공냉식)

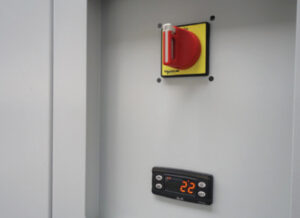

CUT-OFF PANEL, SECURITY AND COMMUNICATIONS

챔버의 왼쪽 측면 패널에 장착되어 있으며 다음 항목들을 갖추고 있습니다:
  • High / Low safety thermostat (고/저 안전 온도 조절기)
  • Main Power switch (주 전원 스위치)
  • Audible alarms (가청 경보)
  • RJ45 Ethernet port (RJ45 이더넷 포트)

INCLUSIONS

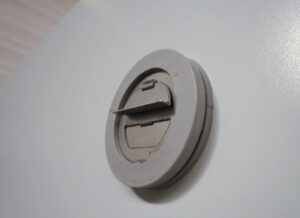

  • 1 lateral left panel entry port with Ø 80 mm (왼쪽 측면 패널 진입 포트 1개, 지름 80mm)

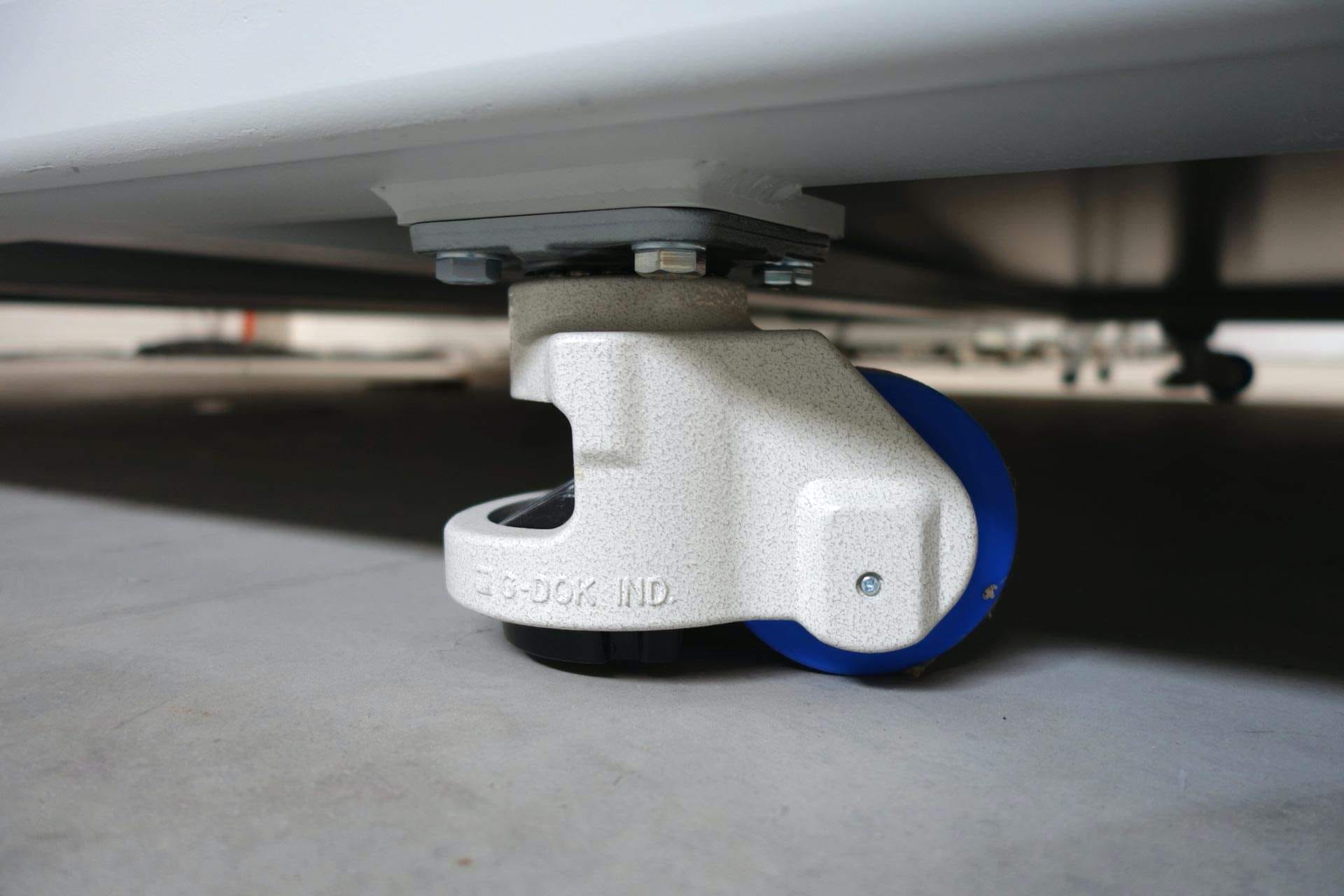

  • 6 casters for leveling and safely parking (수평 조절 및 안전한 주차를 위한 바퀴(캐스터) 6개)
  • Instructions manual in English (other languages upon request) (영문 사용 설명서 (요청 시 다른 언어 제공))
  • 2 years warranty (2년 보증)

SPECIFICATIONS

TEMPERATURE AND HUMIDITY CONTROL
● ● ● TESTA TT CHAMBERS – TEMPERATURE ONLY
TESTA TT CHAMBERS TEMPERATURE RANGE HUMIDITY RANGE
TESTA TT E40 -40℃ to +150℃ N/A
TESTA TT E60 -60℃ to +150℃ N/A
● ● ● TESTA CT CHAMBERS – TEMPERATURE AND HUMIDITY CONTROL
TESTA CT CHAMBERS TEMPERATURE RANGE HUMIDITY RANGE
TESTA CT 40 -40℃ to +150℃ 10 to 95% RH
TESTA CT 60 -60℃ to +150℃ 10 to 95% RH
Note: ECP = Electronic Capacitive + Psychrometric
OTHER TECHNICAL CHARACTERISTICS
● ● ● TESTA CT / TESTA TT CHAMBERS
Performance in CLIMATIC testing range | only TESTA CT chambers
HEATING SPEED temperature From 1.5℃ to 5℃/minute
COOLING SPEED temperature From 1ºC to 5ºC / minute
Depending on model and compressor(s) power.
Temperature change rates can be adjusted to fit customer requirements.
TEMPERATURE FLUCTUATION temperature ±1.0℃
TEMPERATURE UNIFORMITY IN SPACE temperature ±1.0℃
HUMIDITY RANGE ** (TESTA CT MODELS ONLY) humidity 10% to 95% RH
(** Humidity control possible in climatic range of 10ºC to 95ºC)
HUMIDITY FLUCTUATION humidity ±2% RH
HUMIDITY UNIFORMITY IN SPACE humidity ±2% RH
* Please inform Aralab about the application or testing standard so we can provide with the most adequate solution. Aralab Testing chambers are configured and factory calibrated to comply with the necessary heating / cooling speed requirements.
DIMENSIONS
● ● ● TESTA CT / TESTA TT 8,000
EXTERNAL DIMENSIONS (HxWxD) (mm) external 2,710 x 2,300 x 3,380
(Requires External Refrigeration Cabinet
1,934mm H x 1,012mm W x 2,667mm D)
INTERNAL DIMENSIONS (HxWxD) (mm) internal 1,980 x 2,000 x 1,990
● ● ● TESTA CT / TESTA TT 12,000
EXTERNAL DIMENSIONS (HxWxD) (mm) external 2,710 x 2,300 x 4,380
(Requires External Refrigeration Cabinet
1,934mm H x 1,012mm W x 2,667mm D)
INTERNAL DIMENSIONS (HxWxD) (mm) internal 1,980 x 2,000 x 3,000
