TESTA_e 리치인 정밀 항온 항습 시험 챔버

TESTING TESTA_e TT/CT

TESTA_e 리치인 정밀 항온 항습 시험 챔버

Internal volume : 100 L / 200 L / 400 L / 1000 L / 2400 L
Temp. Range : -80/-70 /-40/-20℃ ~ +150℃
Temp. fluctuation(℃) : ≤ 0.5℃
Temp. deviation(℃) : ±1.5℃
Humidity Range(only humidity type) : (20% ~ 98%)RH /(10 ~ 98)℃
Humidity deviation(only humidity type) : ±2.0%RH(>75%), ±5.0%RH(≤75%)
TESTA_e TT : TEMPERATURE TESTING (Temperature only)
TESTA_e CT : CLIMATIC TESTING (Temperature and Humidity)

Model : TESTA_e 100/200/400/1000/2400 (CT/TT)

견적 요청
제품코드: UN5B223

제품코드: UN5B223

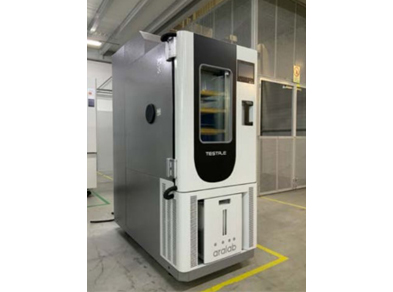

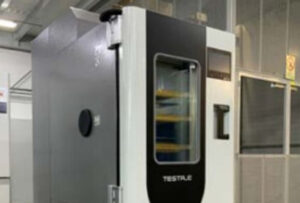

정밀 항온 항습 시험 챔버 Reach-in

TESTA_e temperature and humidity testing chambers offer highly precise and reproducible conditions for climatic and temperature testing in many industries.

TESTA_e 리치인 정밀 항온 항습 시험 챔버(TESTA_e Reach-in Environmental and Temperature Test Chambers)는 다양한 산업 분야에서 고정밀 및 재현성 있는 기후 및 온도 시험 조건을 제공하도록 설계된 장비입니다. 이 챔버는 전자, 자동차, 항공우주, 건축 자재, 군사 장비, 연구 개발, 품질 관리, 생산 시설 등 광범위한 분야의 환경 내구성 테스트에 활용됩니다. 첨단 기후 제어 기술과 내부 공기역학적 최적화를 통해 균일하고 안정적인 시험 환경을 보장하며, 사용하기 쉬운 7인치 컬러 터치스크린 ClimaPlus 컨트롤러를 통해 시험 프로그램을 설정하고 자동 실행할 수 있습니다.

KEY FEATURES

기후 제어 분야에서 가장 앞선 기술 적용
내부 공기역학 최적화를 통해 기후 조건의 균일성 보장
손쉽게 설정 가능한 테스트 프로그램으로 시간 절약 (자동 실행, 시작, 종료 가능)
내구성과 세척 용이성을 위한 고내식 스테인리스 스틸 내부 구조
높이 조절 및 탈부착이 가능한 스테인리스 스틸 선반으로 유연한 내부 구성
환경 오염이 없는 구조 및 냉각 시스템
EN, IEC, DIN, ISO, NP, UNE 등 국제 표준 및 요구사항 준수

COMMON APPLICATIONS INCLUDE:

ENVIRONMENTAL TESTING
ELECTRONICS, AUTOMOTIVE, AEROSPACE
BUILDING MATERIALS, MILITARY EQUIPMENT, MATERIALS IN GENERAL
RESEARCH & DEVELOPMENT
QUALITY CONTROL
PRODUCTION FACILITIES

정밀 항온 항습 시험 챔버, TESTA_e CLIMATIC CHAMBERS 제품의 특징, 용도, 산업 활용 및 장점

Aralab의 TESTA 시리즈는 온도(Temperature) 및 환경(Climatic) 테스트 챔버로,
다양한 산업의 제품이 극한 환경에서 어떻게 반응하는지 평가하기 위해 설계되었습니다.

모델 라인업 구분

● TT: 온도 테스트 전용, CT: 온도 + 습도 테스트 가능
● 용량별 : 100 | 200 | 400 | 1000 | 2400
● 온도 범위 : (-20|-45|-70|-80)℃ ~ +150℃
● 습도 범위 : (20~98%)RH / (10~98)℃
● 습도 센서 : EP(Psychrometric) | EC(Capacitive) | ECP(Both)

주요 활용 산업 및 용도

● 전자 산업: 회로 보드, 센서, 반도체의 내열성 및 내한성 테스트
● 자동차 및 항공우주: 차량 부품, 배터리, 소재의 극한 온도 테스트
● 건축 자재: 온도 변화에 따른 자재의 내구성 평가
● 군사 장비: 극한 환경에서의 장비 성능 검증
● 연구개발 (R&D): 새로운 제품 개발 과정에서 환경 스트레스 테스트
● 품질 관리 (QC): 제조 과정 중 제품의 신뢰성 확보

추가 옵션 및 액세서리

● 추가 선반
● 강화 선반(최대 100kg 하중을 견딜 수 있는 선반(챔버 모델에 따라 적용 가능)
● 강화 바닥판(챔버 내부의 바닥을 강화하여 최대 300kg 하중까지 지원(모델 의존)
● 추가 케이블 포트(직경 100, 150, 200mm 선택 가능)
● 자동 도어 잠금 장치(테스트 중에 도어를 자동으로 잠궈 안전을 보장
● 비상 정지 스위치

핵심 특징 및 장점

정밀한 온도 및 습도 제어
● -80℃ ~ +150℃까지 광범위한 온도 범위
● 습도 범위 20% ~ 98% (CT 모델 한정)
● 온도 안정성 : Fluctuation ≤ 0.5°C, Deviation ±1.5°C 로 탁월한 정확성 제공

고속 온도 변화 속도
● -20℃ → +150℃ 까지 도달 시간 : ≤ 45min(200|400) , ≤ 60min(1000)
● +20℃ → -20℃ 까지 도달 시간 : ≤ 20min(200) , ≤ 27min(400|1000)
● 빠른 사이클 테스트로 시간 절약 가능(모델마다 상이)

유연한 내부 구성

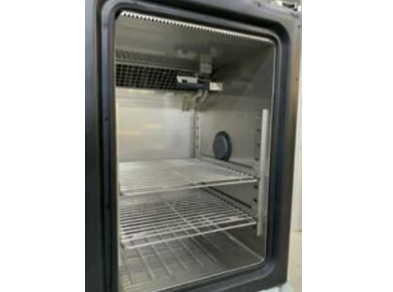

● 스테인리스 스틸 선반, 높이 조절 및 탈착 가능
● 투명한 전기 가열식 할로우 유리 관찰 창 포함(내부 LED 램프도 함께 제공)
● Φ100mm의 케이블 포트 2개가 기본 제공

안정성 및 내구성
● 고급 스테인리스 스틸 내구성, 쉬운 청소 및 유지보수
● 온도/습도 상하한 알람, 전원 고장 보호, 냉각 시스템 및 가습 시스템 이상 자동 보호 등 다양한 안전 기능을 탑재
● EN, IEC, DIN, ISO, NP, UNE 등 국제 표준 및 요구사항을 준수합니다
● 총 가동 시간을 기록하는 초기화 불가 시간계(Hour meter)가 내장

스마트한 제어 시스템

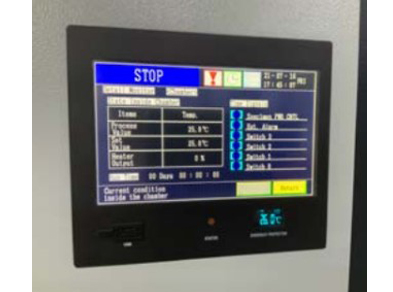

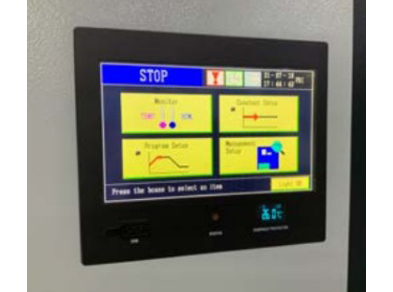

● ClimaPlus 7인치 컬러 터치스크린 컨트롤러: 직관적인 UI와 데이터 로깅
● FitoLog 소프트웨어: 원격 모니터링 및 실시간 데이터 관리
● 내부 비휘발성 메모리에 테스트 데이터를 저장하며, USB 및 RJ-45 이더넷 인터페이스를 통해 실시간 모니터링 및 데이터 다운로드가 가능

EQUIPMENT DESCRIPTION

CONSTRUCTION

단열구조(INSULATION ENCLOSING STRUCTURE)

외벽: 양면 아연도금강판에 플라스틱 분사 코팅 처리 → 내구성과 부식 방지.
내벽: SUS304 스테인리스 스틸 → 내식성, 위생성 우수.
챔버 본체 단열재: 폴리우레탄 폼 + 글라스 울 → 열손실 최소화.
문 단열재: 글라스 울.

공조 채널 구성품(AIR CONDITIONING CHANNEL)

팬(모델·용량에 따라 개수 다름)
히터, 증발기(제습기), 과열방지장치, 급수·배수구
건구 온도 트랜스듀서, 가습기, 건식 보일 보호장치
습구 온도 트랜스듀서, 습구 수조

챔버 도어(TEST CHAMBER DOOR)

좌측 힌지, 우측 손잡이 방식의 단일문 구조
관찰창, LED 램프, 전기식 발열 장치(김서림 방지)
도어 프레임 히터로 결로 방지 가능

관찰창(OBSERVATION WINDOW)

전기 발열식 이중유리 관찰창 (도어에 1개 장착)

케이블 포트(CABLE PORT)

직경 100mm 포트 ×2개 (고무 마개 포함, 챔버 왼쪽 측면 배치)

램프(LAMP)

실내용 LED 램프 내장

콘트롤판넬(CONTROL PANEL)

컨트롤러 디스플레이
과열 방지 설정 장치
USB 인터페이스
시간 계측기 (hour meter)

MACHINERY ROOM

냉동기, 수조, 배수구
콘덴서용 송풍기 + 흡입 필터
RS-485 인터페이스
RJ-45 Ethernet 인터페이스

STANDARD CONFIGURATION OF TEST CHAMBER

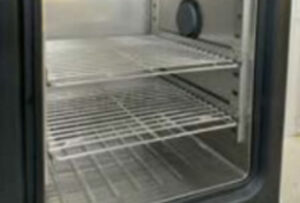

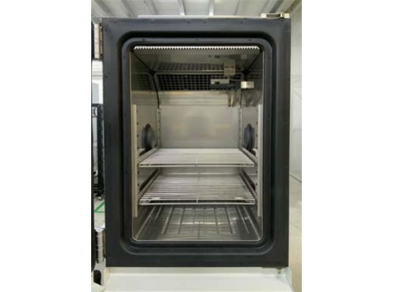

시험 샘플 선반(TEST SAMPLE SHELF)

스테인리스 스틸 선반 2개 제공

이동 바퀴(MOVABLE CASTERS)

높이 조절 가능한 바퀴 4개 장착 → 설치·이동 편리

AIR ADJUSTMENT SYSTEM

열 전달 : 공기 순환에 의한 대류 방식으로 열 전달.
공기 순환 장치 : 팬(모델에 따라 갯수는 다름)
공기 가열 : 니크롬(Nichrome) 스트립 와이어 히터 사용,
제어 방식: 무접점 SSR(고체 릴레이)을 이용한 펄스폭 변조(PWM) 방식 → 정밀하고 안정적인 가열 제어.
공기 냉각 : 증발기(Evaporator) 냉각 방식.

REFRIGERATION SYSTEM

WORKING MODE : 기계식 압축, 단일단 냉동(공냉식).
REFRIGERATION COMPRESSOR : 밀폐형 압축기(Hermetically sealed)
CONDENSER : 핀 튜브 열교환기(Finned tube heat exchanger).
EVAPORATOR : 핀 튜브 열교환기(Finned tube heat exchanger).
THROTTLING DEVICE : 전자식 팽창밸브(Electronic Expansion Valve)..
REFRIGERANT : R449a (오존 파괴지수 0 → 친환경 냉매)

WATER SUPPLY SYSTEM

HUMIDIFIER(가습기) :
- 수조 가습 및 가열 방식
- 스테인리스 아머드 히터 사용
- 수위 제어 장치 및 히터 보호용 건식 보일 프로텍터 내장.
WATER SUPPLY METHOD : 펌프로 물을 공급.

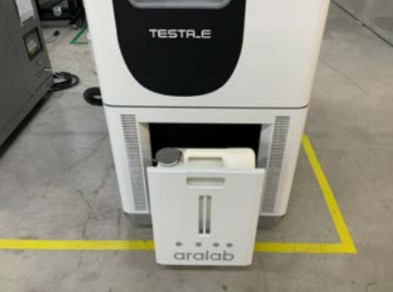

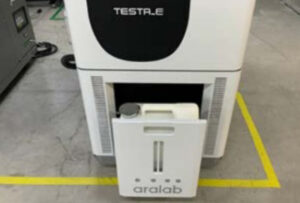

POSITION OF WATER SUPPLY DEVICE : 챔버 전면에 서랍형 급수 탱크 배치.
WATER QUALITY : 저항률 ≥ 500Ω·m (순수·증류수 사용 권장).

OTHER CONFIGURATION

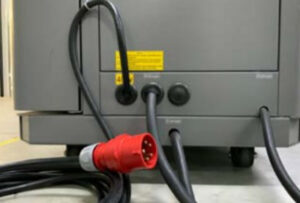

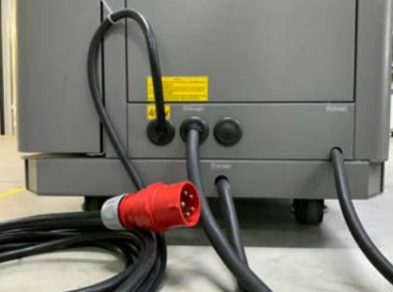

전원 케이블 : 5코어 케이블 (3상 4선 + 접지선 포함), 길이 6m 제공.
시험 샘플 전원 제어 단자 :
- 릴레이 접점 제어, AC240V, 2A 이내
- 정상 운전 시 접점이 닫혀 있으며, 장비가 꺼지거나 오류 발생 시 접점이 열림
- 즉, 챔버가 정지될 때 시험 샘플(테스트 제품)의 전원도 자동 차단되도록 연결 권장.
누전차단기 :
- 입력 전원 보호
- 누전 및 과부하 회로 보호
- 정격 전류: 30mA

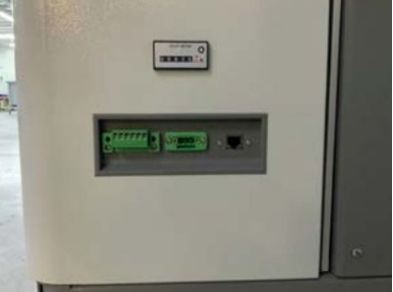

HOUR METER (누적 시간계) :
- 최대 99,999시간까지 표시 가능
- 초기화(Zero reset)는 불가능

SAFETY FEATURES

TEST CHAMBER (챔버 자체 보호)

과온도 디버깅(Over temperature debugging).
챔버 내부에 온도 퓨즈 내장.
공기 조절 채널의 과온도 보호.
팬 모터 과열 보호.
분전함 도어 열리면 자동 전원 차단.
챔버 도어 개방 시 알람 표시 및 운전 상태 경고.
냉동 시스템 오류 알람 (여러 차례 도어 열림으로 인한).

REFRIGERATION SYSTEM (냉동 시스템 보호)

압축기 과압 / 과열 / 과전류 보호.

HUMIDIFYING SYSTEM (가습 시스템 보호)

히터 건식(물이 없을 때) 가열 방지.
급·배수 이상 감지 및 보호.

ELECTRICAL CONTROL SYSTEM (전기 제어 시스템 보호)

전원 위상 순서 보호, 위상 불량 시 차단.
누전 차단기 보호
과부하 및 단락 보호

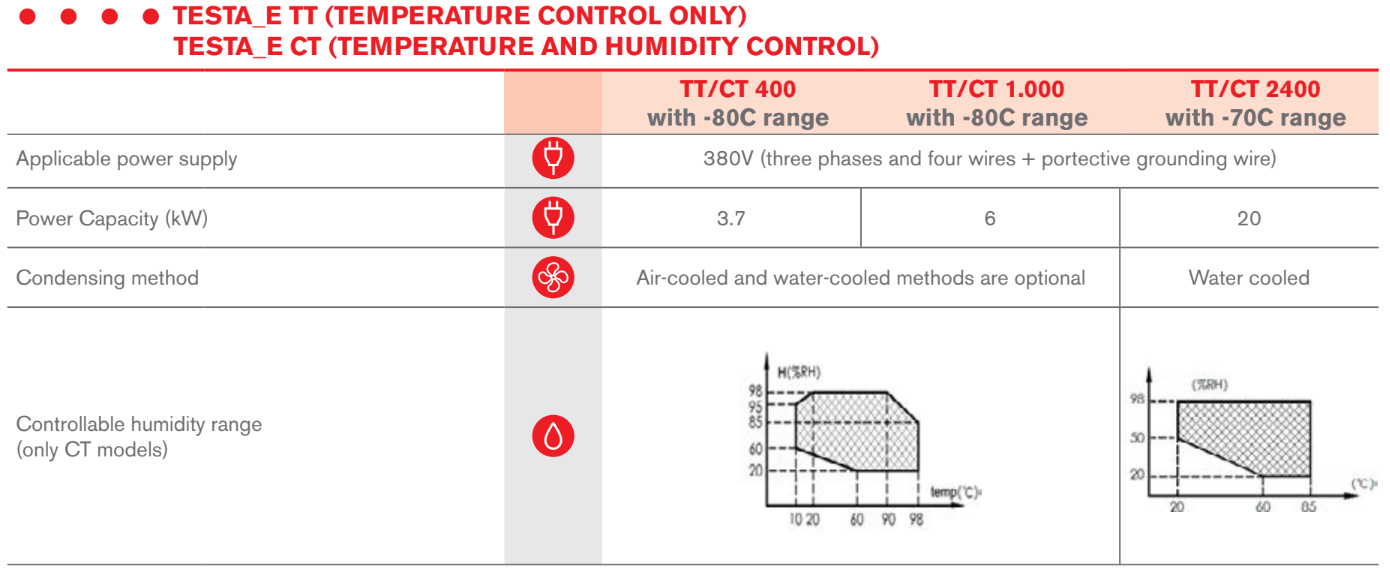

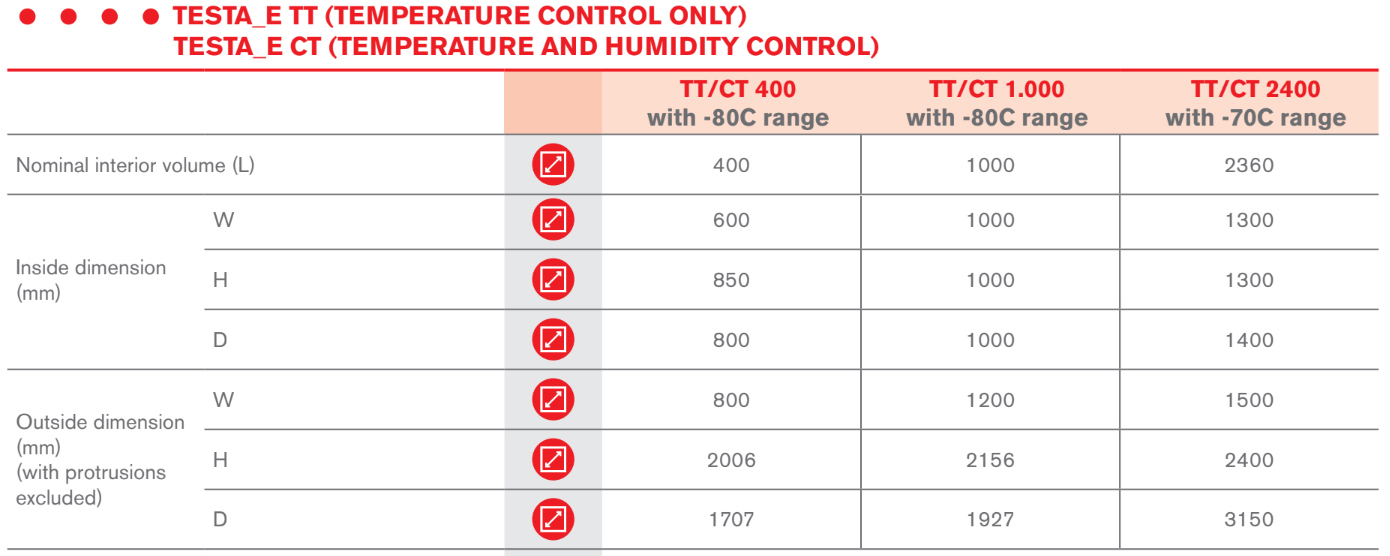

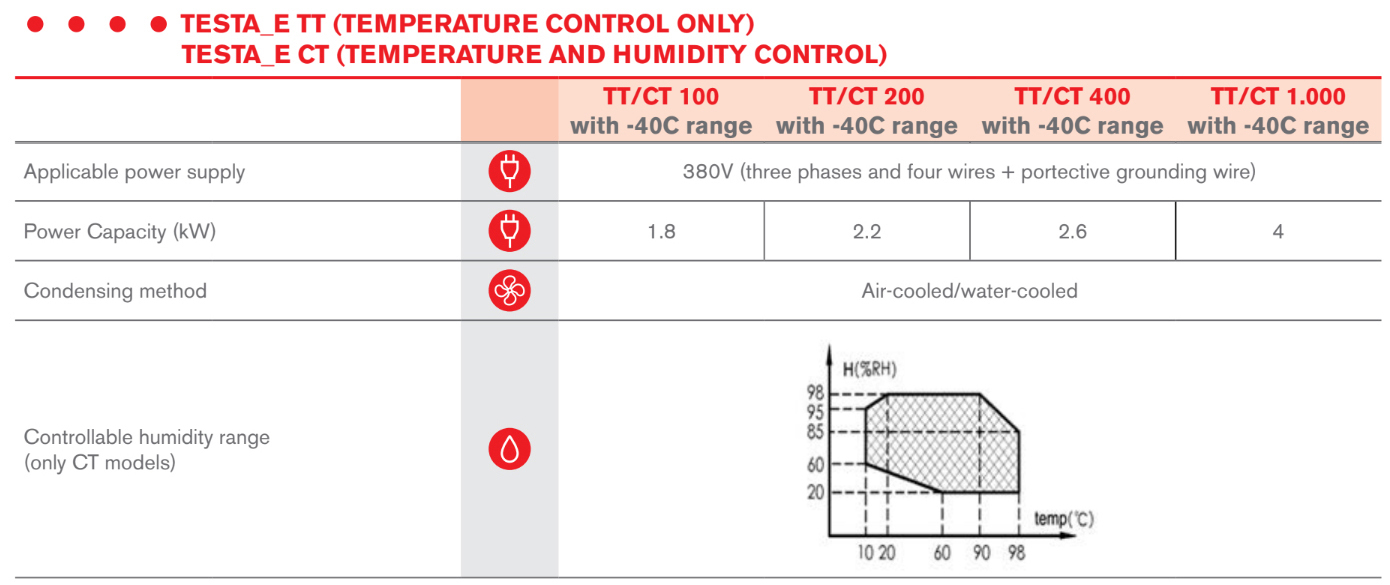

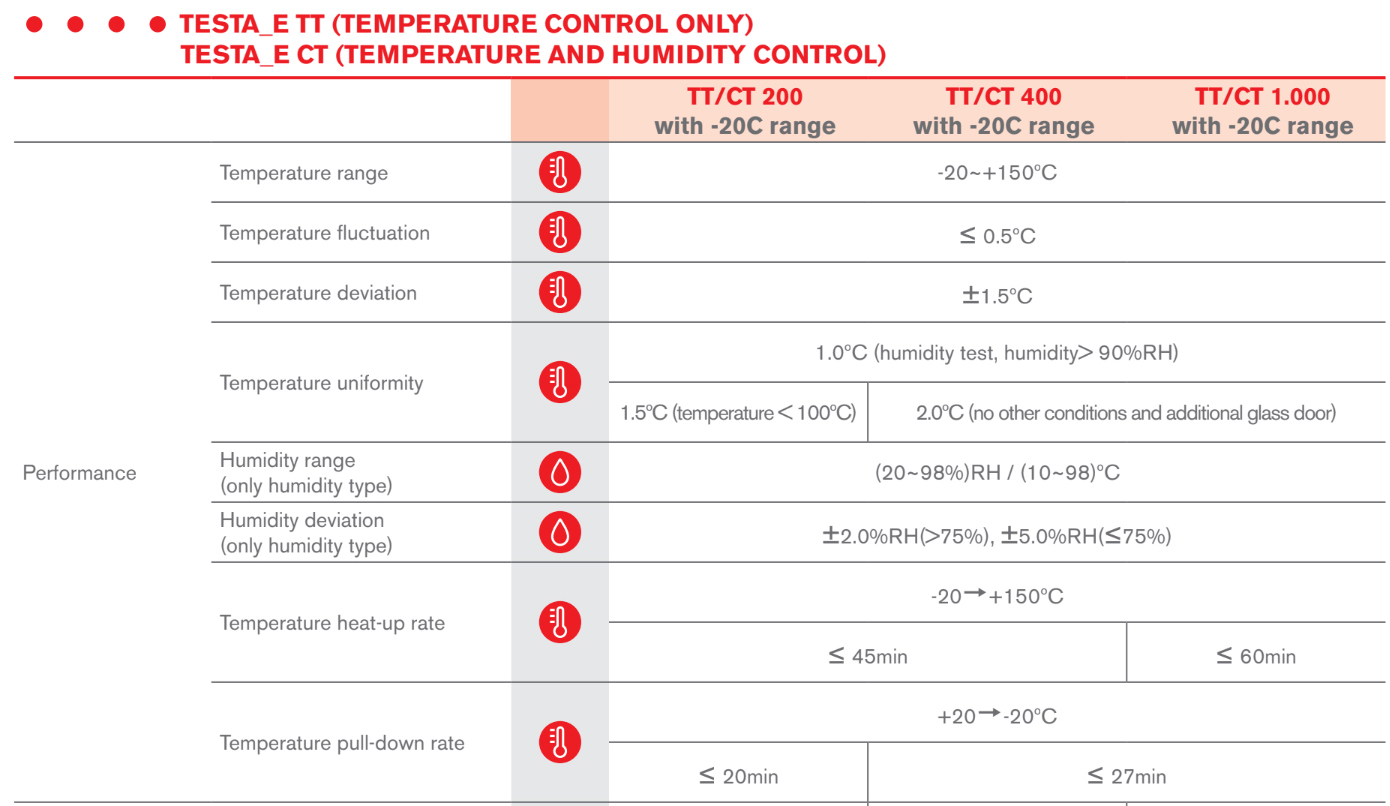

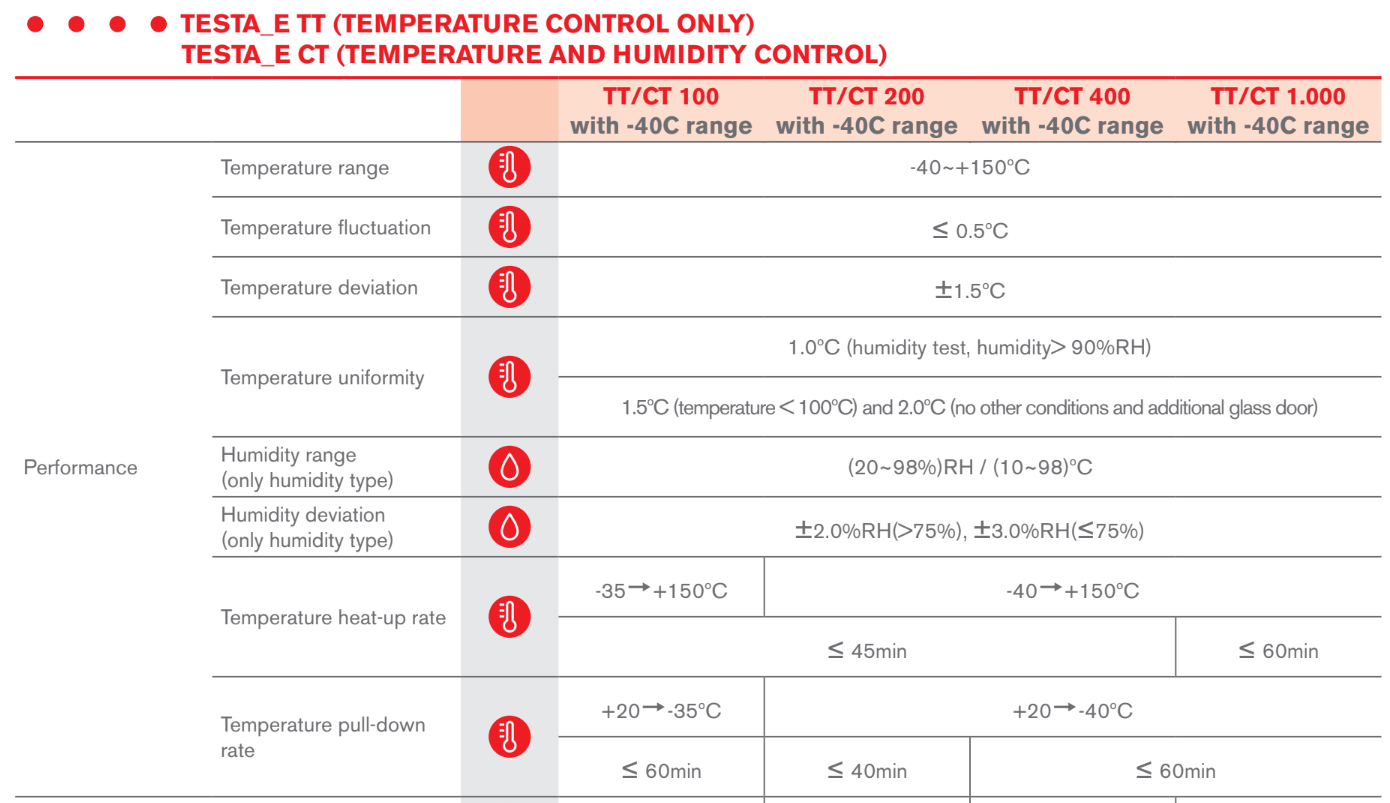

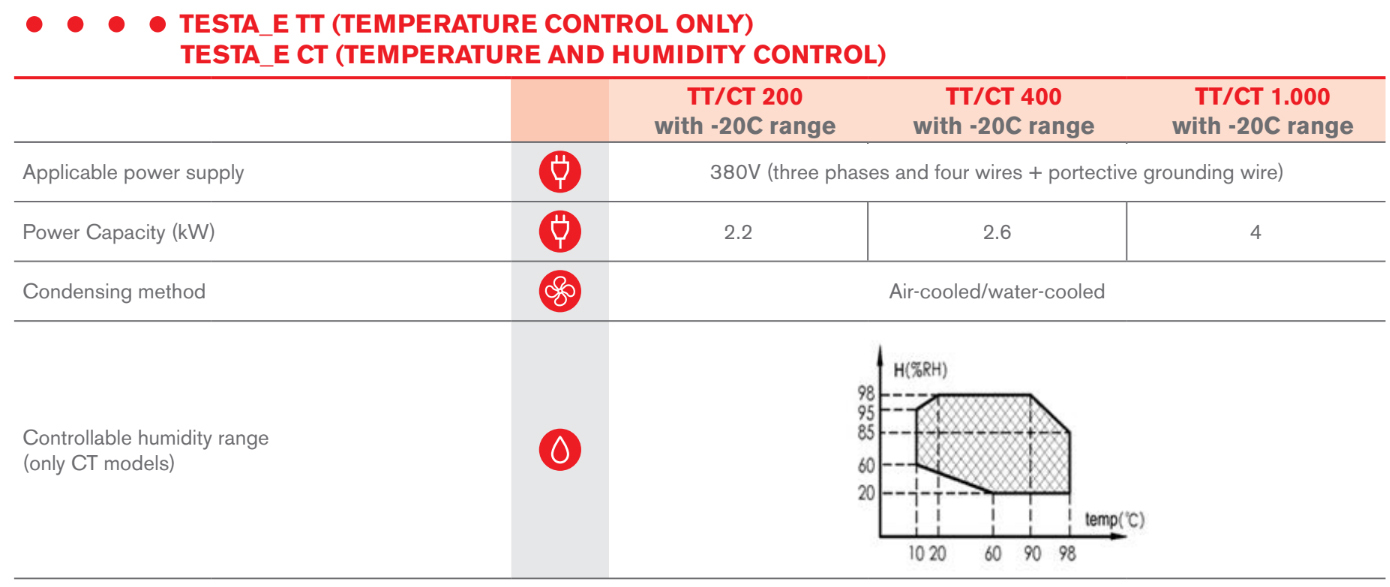

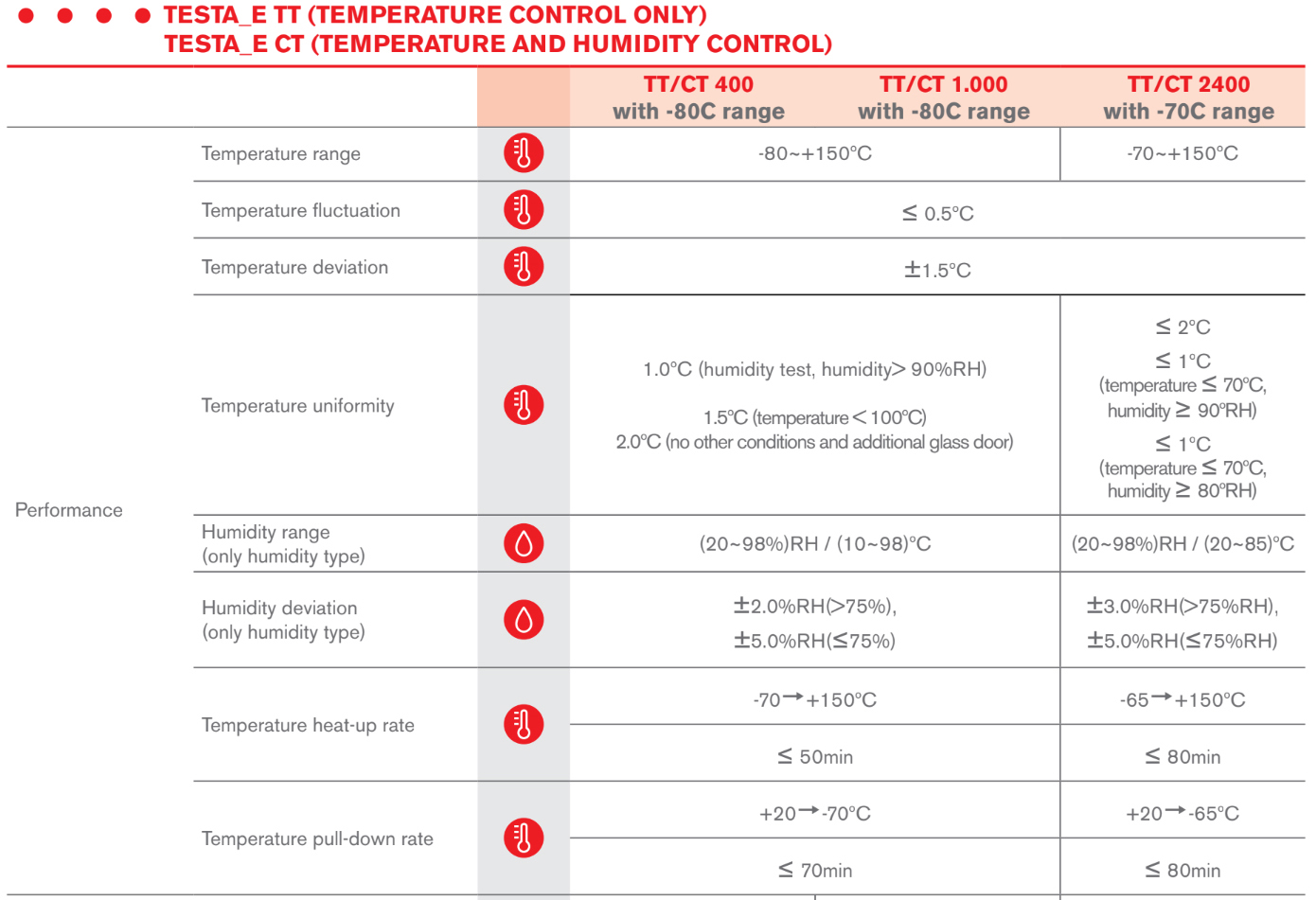

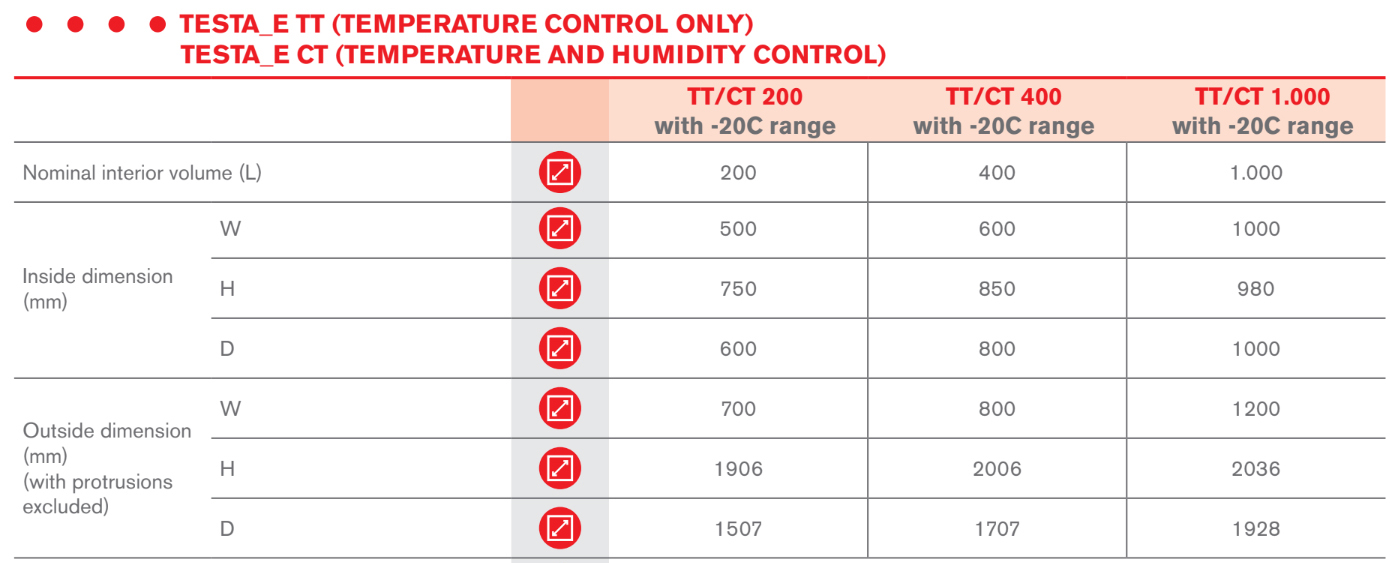

SPECIFICATIONS

TESTA_e CHAMBERS - MODELS AND REFERENCES

● ● ● TESTA_e TT CHAMBERS – TEMPERATURE ONLY

TESTA_e TT CHAMBERS	TEMPERATURE RANGE	HUMIDITY RANGE
TESTA_e TT 20	-20℃ to +150℃	N/A
TESTA_e TT 40	-40℃ to +150℃	N/A
TESTA_e TT 70	-70℃ to +150℃	N/A
TESTA_e TT 80	-80℃ to +150℃	N/A

● ● ● TESTA_e CT CHAMBERS – TEMPERATURE AND HUMIDITY

TESTA_e CT CHAMBERS	TEMPERATURE RANGE	HUMIDITY RANGE
TESTA_e CT 20	-20℃ to +150℃	20 to 98% RH
TESTA_e CT 40	-40℃ to +150℃	20 to 98% RH
TESTA_e CT 70	-70℃ to +150℃	20 to 98% RH
TESTA_e CT 80	-80℃ to +150℃	20 to 98% RH
