정밀 교정용 항온항습 챔버

TESTACAL 300

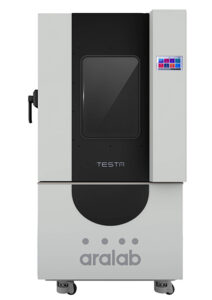

교정용 항온항습 챔버 main

정밀 교정용 항온항습 챔버

Internal volume : 300 L
Temp. Range(ECP 20/ECP 45) : -20/-45℃ up to +180℃
STABILITY(℃) : ±0.1℃ to ±0.3℃
UNIFORMITY(℃) : ±0.2℃ to ±0.7℃
Humidity Range : 10% to 98R RH
STABILITY(%) : ±1% RH
UNIFORMITY(%) : ±0.5% RH ~ ±0.9% RH

Model : TESTACAL 300

견적 요청
제품코드: UN5B209

TESTING TESTACAL 300 (ECP 20 | ECP 45)

TEMPERATURE AND HUMIDITY TESTING CHAMBER SPECIALLY DESIGNED FOR CALIBRATION, METROLOGY AND QUALITY CONTROL.

TESTACAL 300은 Aralab에서 개발한 온도 및 습도 테스트 챔버로,
주로 교정(Metrology), 품질 관리(Quality Control), 환경 테스트(Environmental Testing)에 최적화된 장비입니다.
ISO 17025 인증을 받은 유럽의 다양한 교정 연구소와 품질 관리 기관에서 신뢰 받으며 사용되고 있습니다

KEY FEATURES

  • 기후 제어 분야에서 가장 진보된 기술
  • 내부 공기 역할을 최적화하여 균일하고 안정적인 기후 조건 보장
  • 쉽고 빠르게 설정 가능한 테스트 프로그램으로 자동 시작 및 정지 기능 제공
  • 내구성이 뛰어나고 청소가 용이한 고품질 스테인리스 스틸 내부
  • 높이 조절 및 분리가 가능한 스테인리스 스틸 선반으로 유연한 내부 공간 구성
  • 환경을 오염시키지 않는 구조 및 냉각 시스템
  • EN, IEC, DIN, ISO, NP, UNE 등 국제 표준 및 요구사항 준수

COMMON APPLICATIONS INCLUDE:

  • Metrology
  • Calibration
  • Quality Control
  • Environmental Testing

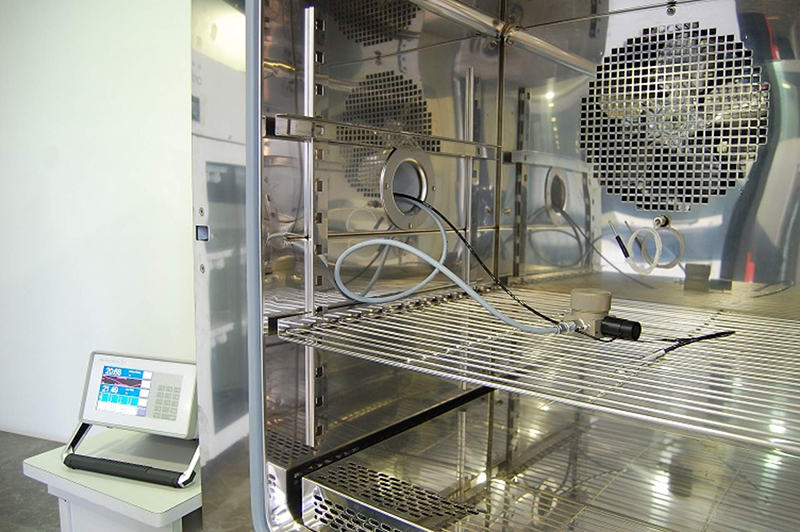

  • 교정용 항온항습 챔버 01
  • 교정용 항온항습 챔버 07

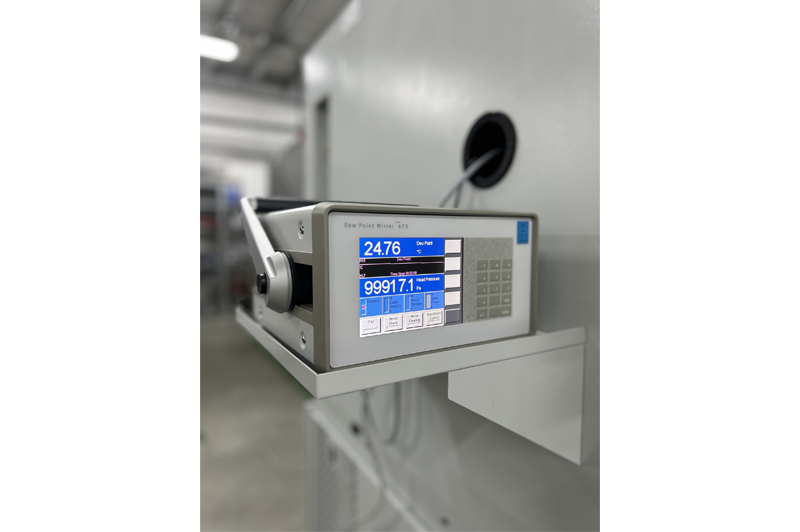

  • 교정용 항온항습 챔버 06
  • 교정용 항온항습 챔버 05

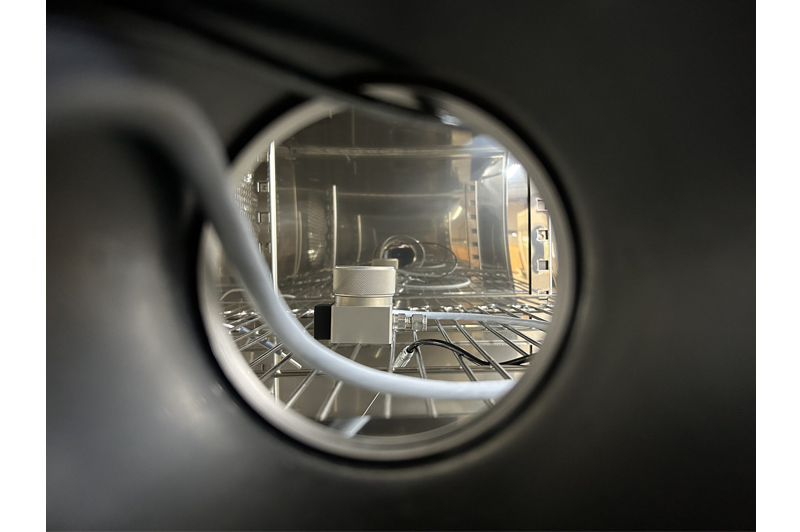

  • 교정용 항온항습 챔버 04

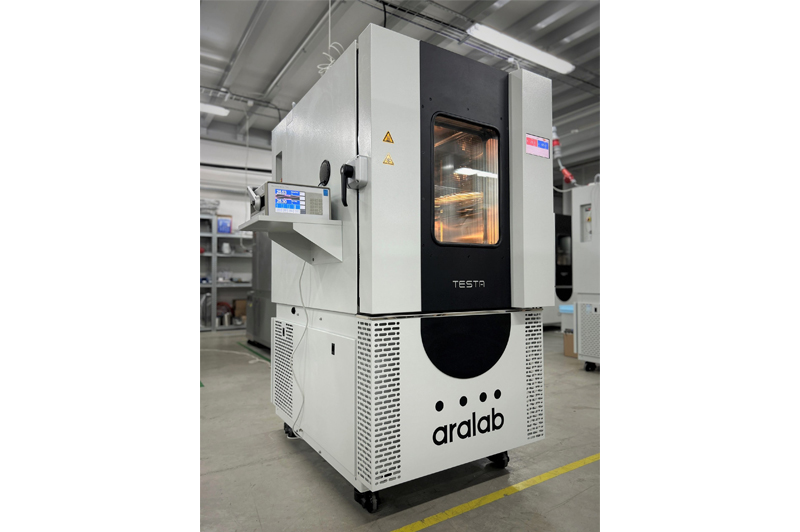

  • 교정용 항온항습 챔버 03

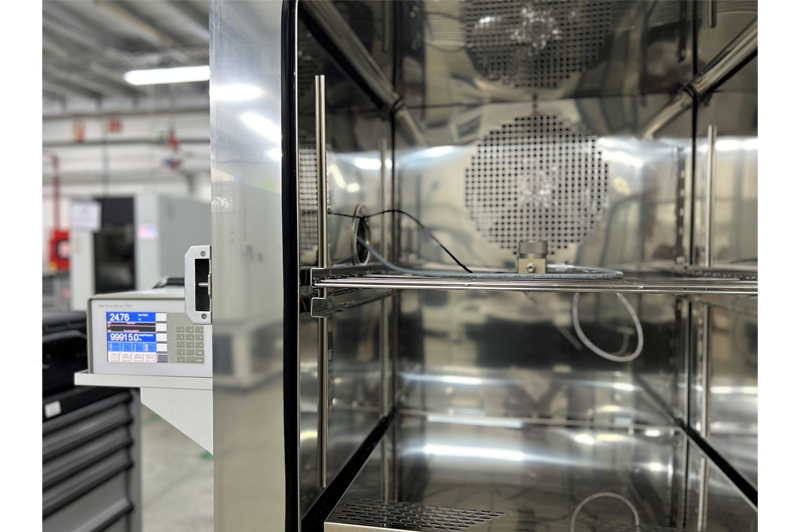

  • 교정용 항온항습 챔버 02

TESTING TESTACAL 300 제품의 특징, 용도, 산업 활용 및 장점

주요 활용 분야 (Applications)

● 교정 기관 및 시험소 : 정밀 온습도 교정, 측정 장비의 정확도 검증
● 품질 관리 : 제품의 내구성 테스트, 환경 스트레스 테스트
● 전자 및 반도체 산업 : 부품의 온도/습도 내성 검사
● 항공우주 및 자동차 산업 : 극한 환경에서의 제품 신뢰성 평가
● 제약 및 바이오 산업 : 안정성 테스트 및 GMP 기준 환경 조건 검증

기본 사양 (Technical Specifications)

● 내부 용량: 272L
● 온도 범위: -45°C ~ +180°C(ECP 45)/ -20°C ~ +180°C(ECP 20)
● 온도 안정성: ±0.1°C ~ ±0.3°C 의 낮은 변동성
● 온도 균일성: ±0.2°C ~ ±0.7°C
● 습도 범위: 10% ~ 98% RH
● 습도 균일성: ±0.5% ~ ±0.9%rH
● 외부 크기: 1830 x 980 x 1340 mm
● 전원: 230V 또는 400V (모델에 따라 다름)
● 소음: 55~64 dBA (저소음 설계)

추가 옵션 (Optional Accessories)

● 관찰용 창문 (다중 레이어 유리)
● 강화 선반 (최대 하중 100kg)
● 데이터 로깅 소프트웨어 (FitoLog)
● 압축 공기 건조기 및 수처리 시스템
● 원격 제어 및 모니터링 기능

주요 특징

정밀한 온도 및 습도 제어
● 온도 안정성(fluctuation in time): ±0.1°C ~ ±0.3°C 의 낮은 변동성
● 습도 안정성( fluctuation in time): ±1%C 이내의 습도 정확도 유지

높은 균일성 및 안정성
● 온도 균일성: ±0.2°C ~ ±0.7°C (국제기준(IEC60068-3-5) ±1.5°C 대비 더 정밀한 성능)
● 습도 균일성: ±0.5% ~ ±0.9%rH (국제기준(IEC60068-3-5) ±2% 대비 더 정밀한 성능)
● 내부 공기역학 최적화로 온도/습도 분포의 균일성 강화
● PT100 Class A 온도 센서와 정밀한 습도 센서(Psychrometric 및 Capacitive) 탑재

유연한 내부 구조
● 스테인리스 스틸로 제작된 내구성 높은 선반 (높이 조절 가능)
● 80mm 케이블 포트로 다양한 테스트 장비 연결 가능

스마트한 제어 시스템
● ClimaPlus HMI 컨트롤러로 최대 50개의 프로그램(50 segments  each) 설정 가능
● FitoLog 소프트웨어를 통한 실시간 데이터 모니터링 및 원격 진단 지원

TESTACAL 300의 장점

● 탁월한 제어 정확도: ±0.1°C 수준의 온도 변화 제어로 민감한 교정 작업에 적합
● 자동화된 테스트 관리: 프로그램 설정 및 자동 시작/정지 기능으로 효율성 극대화
● 내구성 및 유지보수 용이성: 스테인리스 스틸 내부 구조로 청소와 유지보수가 쉬움
● 원격 관리 및 진단: FitoLog 소프트웨어로 실시간 데이터 모니터링 및 빠른 문제 진단 가능
● 안전 시스템: 고/저 온도 경보, 습도 경보, 수급 실패 시 자동 중지 기능 등 강력한 안전 설계

EQUIPMENT DESCRIPTION

TEMPERATURE

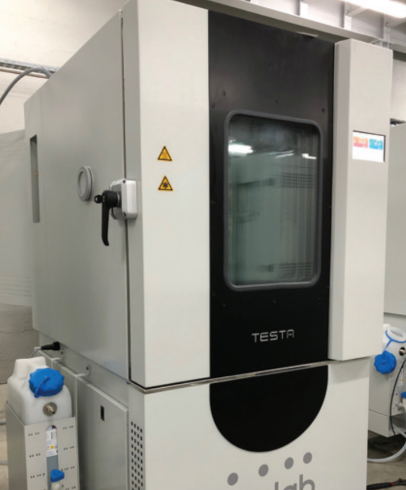

교정용 항온항습 챔버 09

온도 센서

  • PT 100 Class A 센서 1개: 공기 처리 통로(air treatment tunnel)에 위치
  • PT 100 Class A 이동식 센서 1개: 챔버 내부에서 자유롭게 배치 가능

가열 시스템

  • 공기 처리 통로에 위치한 스테인리스 스틸 전기 튜브 히터 사용

냉각 시스템

  • 밀폐형 스크롤 압축기 그룹과 강화된 환기 시스템 사용, CFC(염화불화탄소) 미사용
  • 선택 사항: 시스템은 기본적으로 공기를 사용하며, 더 큰 냉각 성능이 필요한 경우 물/공기 응축기를 사용하여 효율을 증가시킴

안전 시스템

  • 안전 온도 조절 장치: 고온/저온 설정 가능, 모든 가열 시스템을 자동으로 정지
  • 컨트롤러에 알람이 프로그래밍되어 있으며, 음소거 기능 포함
  • 알람은 챔버 작동을 중단하지 않으며, 발생 기록 및 사용자 주의를 위해 소리 알람으로 작동

HUMIDITY

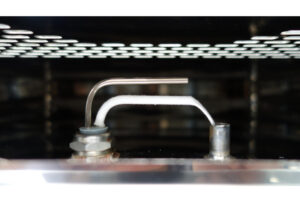

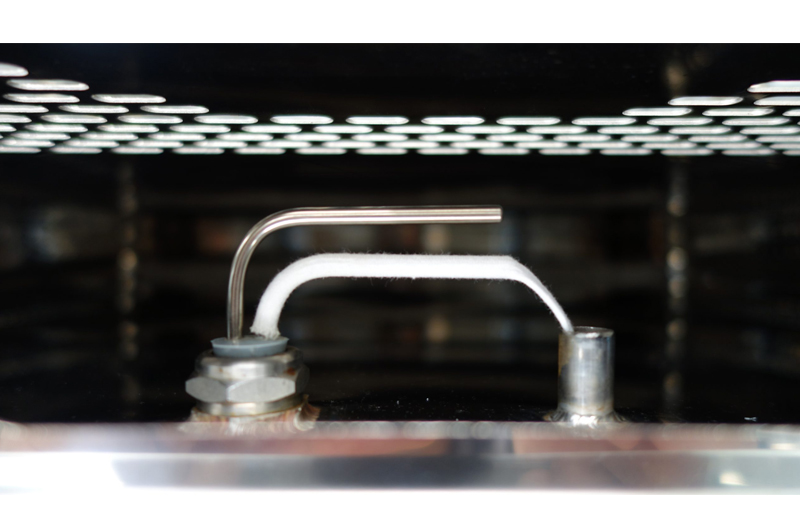

교정용 항온항습 챔버 07

습도 센서

  • 습도를 측정, 제어하기 위해 Aralab은 두가지 습도측정 센서를 통합하여
    동시에 사용함으로써 보다 정확하고 정밀한 측정값을 산출:
    • 건습구(Psychrometric) 센서
    • 정전용량(Capacitive) 센서

습도 / 건조 제어

  • 습도 제어: 이슬점(Dew Point)을 제어하는
    항온수조(Thermostatic Bath)를 통해 조절
  • 건조 제어: 이슬점 제어 항온수조와 추가 건조 코일(Dry Coil)을 사용

안전 기능

  • 물 공급 실패 시 자동 정지 기능: 컨트롤러에 표시
  • 고온/저온 및 고습/저습 알람 설정 가능

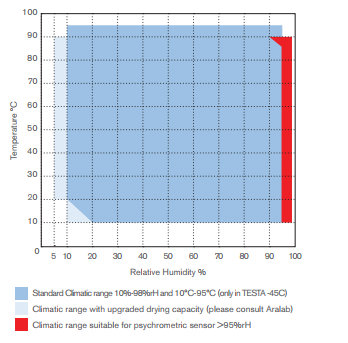

 Aralab 습도 제어 장치 이미지

CONSTRUCTION

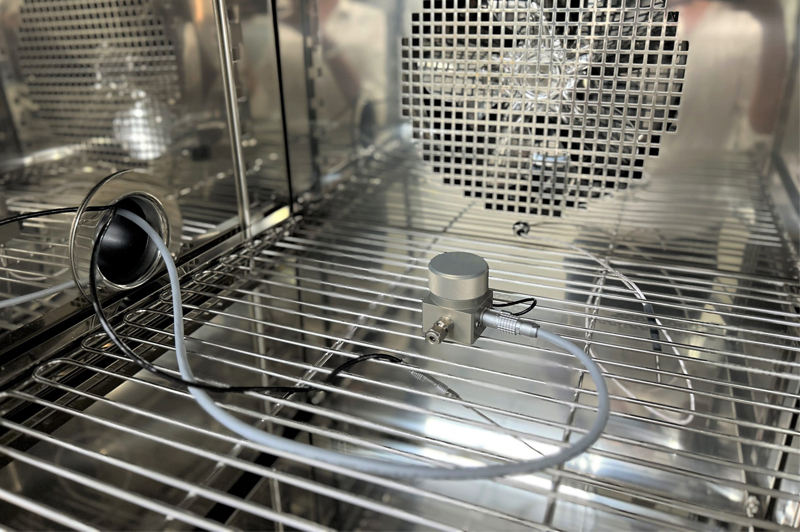

교정용 항온항습 챔버 05
  • 내부 : AISI 304 스테인리스 스틸로 기밀 용접 처리된 증기 차단 구조
  • 외부 : 에폭시 코팅 마감 처리된 아연 도금 연강 (RAL 7035 색상)
  • 단열재 : 암면(Rock Wool) 사용
  • 내부조명 : 12V 할로겐 램프 (optional window 선택 시 제공)
  • 문 : 이중 실리콘 패킹과 결로 방지 히팅 프레임 장착
           내부에서 열 수 있는 긴급 개방 장치 포함 자동 전자 잠금장치
  • Access Port : 케이블이나 기타 장치를 위한 직경 80mm 측면 포트
  • 높이 조절 캐스터 : 높이 조절이 가능한 이동식 바퀴

SPECIFICATIONS

TECHNICAL INFORMATION

AVAILABLE MODELS TEMPERATURE RANGE HUMIDITY RANGE
TestaCal 300 ECP 20 -20℃ to +180℃ 10% to 98% RH
TestaCal 300 ECP 45 -45℃ to +180℃ 10% to 98% RH

TEMPERATURE AND HUMIDITY PERFORMANCE

TESTA CHAMBNERS PERFORMANCE UNIT TESTACAL CT 300 -20 TESTACAL CT 300 -45
PERFORMANCE IN TEMPERATURE TESTING
Temperature range
Min ℃ 10 10
Max ℃ 90 90
Temperature uniformity(1a) (2)
in Space @ low temp. point ℃ ±0.5 ±0.7
in Space @ 0℃ ℃ ±0.5
in Space @ +25℃ ℃ ±0.20
in Space @ +50℃ ℃ ±0.30
in Space @ +75℃ ℃ ±0.60
in Space @ high temp. point (1b) ℃ ±1.5 ±1.7
Max. According to IEC60068-3-5 ℃ ±1.5
Temperature fluctuation in time ℃ ±0.1℃ to ±0.3℃
Temperature change rate (2a) (2b)
cooling K/min 2 3
heating K/min 2 5
PERFORMANCE IN HUMIDITY TESTING
Humidity range
Min %rH 10 10
Max %rH 98 98
Humidity uniformity (1a) (2)
in Space @ +20℃ | 10%rH %rH ±0.5
in Space @ +20℃ | 30%rH %rH ±0.7
in Space @ +20℃ | 50%rH %rH ±0.8
in Space @ +20℃ | 70%rH %rH ±0.8
in Space @ +20℃ | 98%rH %rH ±0.9
Max. According to IEC60068-3-5 %rH ±2 ±2
Humidity fluctuation in time %rH ±1 ±1
DIMENSIONS
Test space volume liters 272
External Dimensions (HxWxD) mm 1,830 x 980 x 1,340
Internal Dimensions (HxWxD) mm 800 x 650 x 600
Shelves
number of shelves included (more can be added) # 2
maximum weight load per shelf kg 25
Entry ports
included as standard (more cab be added) units 1
Diameter(other diameters available) mm Φ80
Weight (approximately) kg 470 535
POWER & REFRIGERATION
Supply voltage V 1/N/PE 230V±10% 50Hz-60Hz 3/N/PE AC 400V±10% 50Hz-60Hz
Nominal Power kW 4 11
Type of Refrigeration (air or water cooled)
Air Standard
Water Optional
Type of Refrigerant R449A
NOISE
Noise levels dBA 55 to 64 dBA
Performances measured in factory with ambient temperatures between 20℃ and 25℃
(1a) Measurements with empty chamber and no optional accessories; (1b) in temperature range up to 150oC
(2) According to IEC/EN 60068-3-5. Values will vary with TESTA/TESTACAL model, internal volume, compressor type and condenser cooling system. Temperature rate of change can be adjusted to comply with the needed heating / cooling speed requirements.
